Neue Drahtricht- und Schneideanlage auf den Markt gebracht

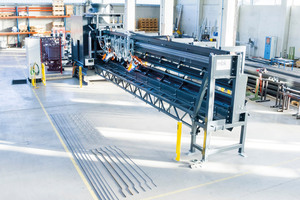

Seit beinahe 60 Jahren bringt mbk moderne Maschinenkonzepte auf den Markt, welche in der Branche Maßstäbe setzen. Bekannt ist das Unternehmen mit Stammsitz in Kisslegg, wo auch entwickelt, konstruiert und sämtliche Ideen verwirklicht werden, durch seine innovativen Schweißanlagen für unterschiedlichste Anwendungsbereiche für  Kunden aus der Stahl-, Bau- und Betonindustrie in über 60 Ländern der Erde. Jetzt präsentiert mbk pünktlich zur wire 2020 ein neues Produkt, die DRA-16-M – eine neue Drahtricht- und Schneideanlage zum Richten, Schneiden und Biegen von Bewehrungsdraht vom Coil – mit vielen Vorteilen.

Die neue Drahtricht- und Schneideanlage zum Richten, Schneiden und Biegen von Bewehrungsdraht vom Coil ist prädestiniert dafür, einen straffen Produktionsalltag positiv zu beeinflussen. Drahtdurchmesser von 6/8/10/12/14/16 mm fallen in ihr breites Bearbeitungsspektrum, 6 Rotoren sorgen für einen reibungslosen Workflow. 14.000 mm beträgt die maximale Produktionslänge, die minimale liegt bei  500 mm. Die Richtgeschwindigkeit ist bis zu 140 m/min. steuerbar.

Stabiler Fertigungsprozess

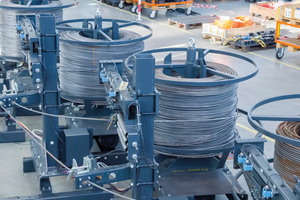

Standardmäßig ist die DRA-16-M in Rechtsausführung erhältlich, das bedeutet, ausgehend vom Bedienpult erfolgt die Bestückung der Maschine mit Draht von der rechten Seite. Produktionsrichtung von rechts nach links, Stabentnahme auf der linken Seite. Die Maschine wurde mit rechtsdrehenden Haspeln mit verstellbarem Haspelaufsatz für einen Coildurchmesser innen von 370 - 900 mm und außen bis max. 1.200 mm ausgestattet. Das Coilgewicht liegt bei 3.000 kg, kann aber optional auch mit 5.000 kg geliefert werden.

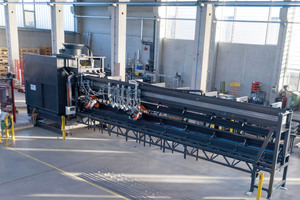

Die Vorschubeinheit ist mit der Rotorrichteinheit synchronisiert, was einen stabilen Fertigungsprozess unterstützt. Richtrotoren sind mit Hartmetall-Richtelementen ausgestattet, das spricht für ausgezeichnete Verschleißfestigkeit sowie einer geringen Wartungszeit – um nur einige Vorteile zu nennen. Auch die stationäre Schere ist Teil einer stabilen, präzisen und wirtschaftlichen Fertigung. Optional steht auch eine fliegende Schere zur Verfügung.

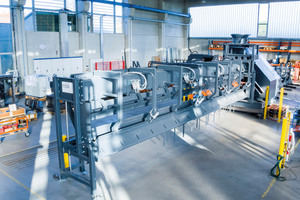

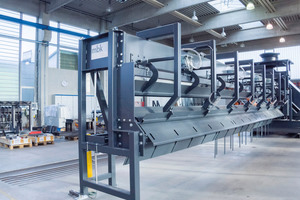

Zur standardmäßigen Ausführung der DRA-16-M zählt auch der Drahtabwurf der geschnittenen Bewehrung auf der Bedienerseite. Dabei sind Drahtlängen ab 1 m bündelbar, Drahtlängen unter 1 m unterliegen dem freien Fall, z. B. in einen Korb. Eine Besonderheit dieser Neukonstruktion liegt u. a. darin, dass optional auch die Ausführung mit beidseitigem Drahtabwurf möglich ist.

Eine weitere nützliche Option ist der Doppelbieger für die Herstellung der Z-Biegung (BF4) für die Beton-Fertigteil- und Element-Decken-Produktion. Somit können auch mit diesem Zusatznutzen unterschiedlichste Kundensituationen und -bedürfnisse berücksichtigt und erfüllt werden.

Die IPS-Steuerung und Soft-SPS sichern die stabilen Prozesse der DRA-16-M. Zudem kommt die Maschine ohne Hydraulik aus, was sich auch in einem geringeren Wartungsaufwand bemerkbar macht. Selbstverständlich erfüllt die Maschine sämtliche technischen und sicherheitstechnischen Spezifikationen gemäß CE-Konformität.

Umfangreiches Zubehör

Um dem Kunden in jedem Fall die beste aller Möglichkeiten zu bieten, bringt mbk sämtliche Neuentwicklungen mit einem großen Zubehörprogramm auf den Markt – auch die DRA-16-M. So stehen für die DRA-16-M neben dem beidseitigen Drahtabwurf (wie bereits oben erwähnt) auch die LAN-Anbindung sowie ein Doppelbieger für Z-Biegung (BF4) optional zur Verfügung. Die Definition/genaue Festlegung der Schnittstellen vom Leitrechner oder für die Drahtübergabe (Schnittstelle 1 für die Bestückung der Umlaufanlage, Schnittstelle 2 für die Bestückung der Fertigung wie Doppelwand Massiv-Wand und Decke) kann ebenfalls optional realisiert werden.

Da die Maschine nicht nur als stand-alone geliefert wird, sondern auch mit bestehenden Umlaufsystemen zusammenarbeitet, muss der gewünschte und sichere Ablauf gewährleistet sein. Zielführend ist die Definition/genaue Festlegung der Schnittstellen und Sicherheitstechnik – was ebenfalls optional möglich ist.

Auch im Bereich Sortiertechnik für Bewehrungs-Abstandshalter bietet mbk Zusatzfeatures: Die optimierte Sortiertechnik wird in die Maschine sowohl mechanisch als auch steuerungstechnisch eingebunden. Sortiertechnik wie Sortiertopf und Zufuhrschienen wurden optimiert, das Abstandhalter-Aufschussgerät überarbeitet, an verschiedene Abstandhalter-Durchmesser angepasst und weiterentwickelt.

Mit der Drahtricht- und Schneideanlage mit Doppelbieger – DRA-16-M – hat mbk eine Neuentwicklung am Start, welche den Produktionsalltag in vielen Unternehmen erleichtern wird. Mit Weitblick in die Zukunft zu sehen und Investitionssicherheit zu gewährleisten – dafür steht dem Kunden auch für den Aftersales-Service und Support ein hochqualifiziertes Team zur Verfügung.
