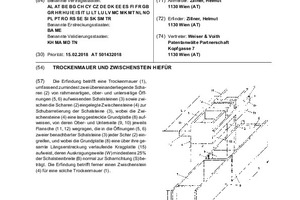

Dry wall and intermediate block for it

(10) EP 3 527 724 A1

(22) 30.01.2019

(43) 21.08.2019 Patentblatt 2019/34

(57) Die Erfindung betrifft eine Trockenmauer (1), umfassend zumindest zwei übereinanderliegende Scha­ren (2) von rahmenartigen, ober- und unterseitige Öff­nungen (5, 6) aufweisenden Schalsteinen (3) sowie zwi­schen die Scharen (2) eingelegte Zwischensteine (4) zur Schubarretierung der Schalsteine (3), wobei die Zwi­schensteine (4) eine langgestreckte Grundplatte (8) auf­weisen, von deren Ober- und Unterseite (9, 10) jeweils Flansche (11, 12) wegragen, die in die Öffnungen (5, 6) zweier benachbarter Schalsteine (3) jeder Schar (2) ein­greifen, und wobei die Grundplatte (8) eine über ihre ge­samte Längserstreckung verlaufende Kragplatte (15) aufweist, deren Auskragungsweite (W) mindestens 25 % der Schalsteinbreite (B) normal zur Scharrichtung (S) be­trägt. Die Erfindung betrifft ferner einen Zwischenstein (4) für eine solche Trockenmauer (1).

(71) Zillner, Helmut 1130 Wien (AT)

(84) Benannte Vertragsstaaten: AL AT BE BG CH CY CZ DE DK EE ES FI FR GB GR HR HU IE IS IT LI LT LU LV MC MK MT NL NO PL PT RO RS SE SI SK SM TR Benannte Erstreckungsstaaten: BA ME Benannte Validierungsstaaten: KH MA MD TN
