Concrete double-wall element as semi-finished product and support device for its manufacture
(10) DE102022110053A1
(22) 26.04.2022
(43) 26.10.2023

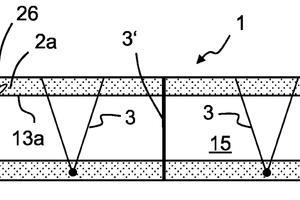

(57) Die Erfindung betrifft eine Stützvorrichtung (40) zur lagegenauen Relativpositionierung zweier Betonschalen (2a, 2b) im Zuge der Herstellung eines Beton-Doppelwandelements (1). Die Stützvorrichtung (40) umfasst ein Fixierelement (20) mit einem ersten Endabschnitt (21) zur abschnittsweisen Einbettung in die erste Betonschale (2a) sowie ein Ankerelement (30) zur unmittelbaren oder mittelbaren Befestigung der Stützvorrichtung (20) an einer die zweite Betonschale (2b) tragenden Palette (5b). Fixierelement (20) und Ankerelement (30) sind vorteilhafterweise lösbar miteinander verbunden. Das Fixierelement (20) ist mit einer abtrennbaren Hülse (23) versehen, die im Zuge der Herstellung des Beton-Doppelwandelements (1) zumindest abschnittsweise in die erste Betonschale (2a) eingebettet wird.
(71) Martin Schwarzenbeck & Co. Bauunternehmung und Betonwerk GmbH & Co. KG, DE
