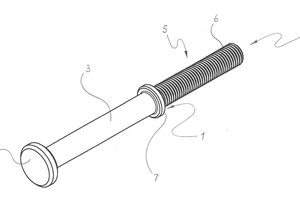

Connection element for composite concrete construction

(10) DE202023106802U1

(22) 17.11.2023

(43) 11.01.2024

(57) Verbindungselement für den Betonverbundbau mit einem eine Schweißfläche aufweisenden Bolzenschaft, dadurch gekennzeichnet, dass der Bolzenschaft (2) wenigstens zwei funktional unterschiedliche Schaftabschnitte aufweist, dass einer der Schaftabschnitte als Ankerschaft (3) mit wenigstens einem Ankerkopf (4) ausgebildet ist, dass der jeweils andere Schaftabschnitt als Gewindeschaft (5) mit wenigstens einem Außengewinde (6) ausgebildet ist, und dass der Bolzenschaft (2) einen zwischen dem Ankerschaft (3) und dem Gewindeschaft (5) ausgebildeten Ringkragen (7) aufweist, an dessen dem Ankerkopf (4) abgewandter Seite die Schweißfläche (1) ringförmig ausgebildet ist.

(71) WB Steelplus GmbH, DE

x

Related articles:

Issue 04/2023

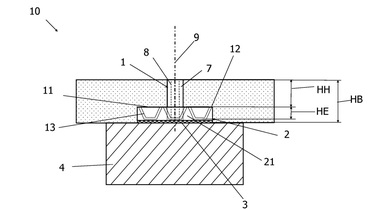

System for connecting a timber beam element with a concrete element

(10) DE102022116558A1 (22) 02.07.2022; (43) 12.01.2023 (57) Ein System (10) zur Verbindung eines Holzträgerelements (4) mit einem Betonelement (5) enthält ein erstes Verbindungselement (1) und ein...

more
Issue 02/2024

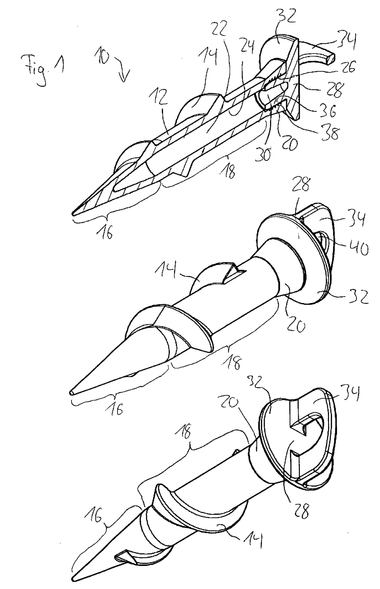

Anchorage element
