Bewehrungsschweißanlagen- Baureihen PL X-Y und PLC AMM
Die Eurobend GmbH bietet eine umfassende Produktlinie an automatischen Maschinen für alle Betonfertigteilanwendungen an: Von Einstiegsmodellen für Schweißmaschinen, die einfache Bewehrungselemente fertigen, bis hin zu kompletten Anlagen für die Herstellung von Sonder- und Listenmatten, Matten mit Öffnungen, Abstandhalter, Gitterträgern, Rotorrichtmaschinen bis 25mm, Bügelbiegeautomaten in 2D- und 3D Ausführungen etc.
Die Modelle der Baureihen PL X-Y und PLC AMM sind sowohl für kleine als auch hohe Produktionsraten erhältlich und zeichnen sich durch eine sehr hohe Flexibilität ohne Umrüstanpassungen aus.

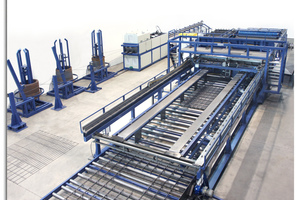

Die neuesten Mattenschweißanlagen für die Herstellung von Sonder- und Listenmatten und Matten mit Aussparungen für den Einsatz in Wandelementen sind mit dem speziellen, von Eurobend patentierten Zuführsystem ausgestattet, das Umrüstzeiten aufgrund von Drahtdurchmesserwechseln überflüssig macht.
Jeder Mattentyp kann unmittelbar und ohne manuelle Anpassungen hergestellt werden. Dies ermöglicht eine bedarfsbezogene (Just-In-Time) Produktion.
Die Zuführung der Längs- und Querdrähte erfolgt vollautomatisch durch zwei Flexiline-Rotorricht- und Schneidemaschinen mit extrem schnellem Drahtdurchmesserwechsel in ca. 3 s (patentiert).

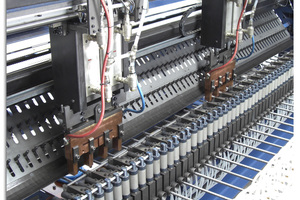

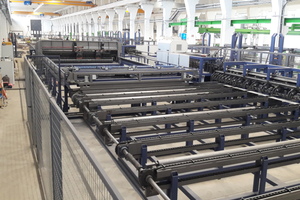

Von Eurobend realisiert wurden programmierbare und mit Servomotor angetriebene Einzel- oder Doppel-Y-Achsen- Schweißkopfkonfiguration mit vier oder acht Schweißpunkten pro Takt (PL X-Y Baureihe) oder Mehrkopfkonfiguration mit bis zu 81 feststehenden Schweißköpfen (PLC AMM Baureihe).
Kaltgezogenes oder warmgewalztes Material bis 20 mm kann aus vorgeschnittenen Stäben oder vom Coil bearbeitet werden.
Zusätzlich verfügbare optionale Systeme umfassen:
Vollautomatische Mattenbiegemodule, die in Reihe mit der Schweißlinie installiert werden können, um gebogene Matten herzustellen;

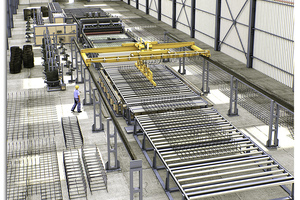

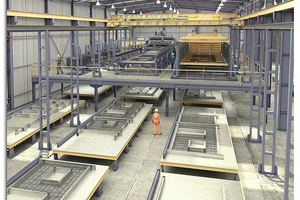

Robotertransportsysteme zum automatischen Transfer der produzierten Matten zu den Umlaufpaletten;
Mattenpuffer- und Regalsysteme.

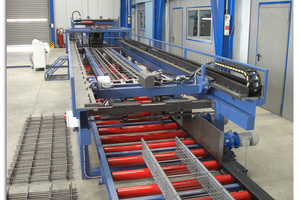

Die PLR Basic Baureihe
Das modulare Design dieser Schweißanlagen ermöglicht bei geringem Investitionsaufwand den Einstieg in die Mattenproduktion. Bereits weltweit exportiert und bekannt für ihre einfache Maschinenauslegung, ist sie bestens für die zuverlässige und kostengünstige Herstellung von Matten in Kleinserien aus vorgeschnittenen Stäben geeignet. Es können, je nach Modell, Durchmesserbereiche von 3 mm bis 32 mm bearbeitet werden. Alle Maschinenausführungen sind mit unabhängigen und individuell einstellbaren Schweißköpfen ausgestattet, die unterschiedliche Produktbreiten und Längsdrahtabstände abdecken.
Die Längsdrähte werden von vorgeschnittenen Stäben entweder manuell in die Schweißköpfe oder durch eine Längsdraht- Vorladeeinheit zugeführt, wobei die Querdrähte in die Schweißlinie über ein automatisches Magazin zugeführt werden.

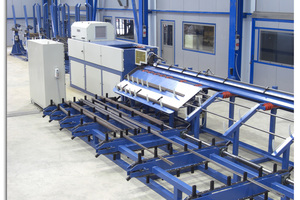

MELC Flexiline und Syntheton Baureihen
Die flexiblen Rotorrichtmaschinen bis 25 mm sind ideal für die auftragsbezogene und Just-In-Time Produktion.
Verbaut in den Rotorrichtmaschinen der Flexiline, ist das von Eurobend erfundene Rotorrichtwerk mit hyperbolischen Rollen. Dieses wurde von Eurobend seit den 1980er Jahren weiterentwickelt, sodass mittlerweile das patentierte wartungsfreie Rotorrichtwerk der fünften Generation angeboten werden kann. Dieses hat acht statt der vorherigen fünf oder sechs Rollen und ist wartungsfrei, sodass die reguläre Reinigung und Schmierung entfallen. Das Richten mit diesen Rotoren hat den Vorteil einer exzellenten Richtqualität ohne Beschädigung der Betonstahlrippen. Deshalb setzen nicht nur Biegebetriebe auf Eurobend, sondern auch Fertigteilwerke, denen es auf eine höchste Richtqualität und Erhalt der Materialeigenschaften ohne Kompromisse ankommt.
Es können Durchmesser bis zu 25 mm verarbeitet werden. Robotische Coil-Öffnungssysteme und Abwickelstationen bis zu 10 t vervollständigen das Angebot.

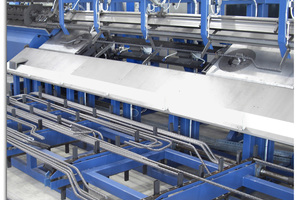

Perfekt geeignet für die just-in time auftrags- und bedarfsbezogene Produktion, ist die Rotorrichtmaschine mit Doppelbiegefunktion, die „Syntheton“. Sie vereint das extrem schnelle Durchmesserwechselsystem der Flexiline Rotorrichtmaschine mit einer vollautomatischen Doppelbiegefunktion und ist bereits bei großen Fertigteilwerken im Einsatz.
Der Durchmesserwechsel der Rotorrichtmaschinen erfolgt mit dem patentierten Eurobend-Konvergenz-Führungssystem in ca. 3 s. Dieses System kommt ohne mechanisch bewegliche Teile aus (Patent), was die Maschine sehr robust und langlebig macht. Der extrem schnelle und automatische Durchmesserwechsel und der Biegewerkzeugwechsel in 1 s ermöglichen die Produktion unterschiedlicher Bewehrungsdurchmesser und Biegeformen in der gleichen Charge. Eine fliegende Schere ermöglicht einen unterbrechungsfreien Betrieb.
Biegeautomaten der G-Star Baureihen
Das umfangreiche Angebot an automatischen Biegemaschinen von Eurobend, von Coil- oder Stab für die Produktion von 2-D- und 3-D-Bügel und Formen, umfasst mehrere verschiedene Maschinenvarianten. Beginnend vom Einstiegsmodell der G-Star Eco-Serie, bis hin zur Spitze der Reihe G-Star ASA & AWC Tris, die unter anderem automatische Richtrolleneinstellung und ein automatisches Durchmesserwechselsystem anbietet.
Exzellentes Richten und akkurater Vorschub ohne Beschädigen der Betonstahlrippen wird durch einen mehrfachen Rollenantrieb ermöglicht.
Die unteren Rollen der Richtblöcke werden angetrieben und erzeugen so eine positive, präzise und gleichmäßig verteilte Vorschubkraft. Das elektrisch einstellbare Anti-Twist-System gewährleistet stets flache Formen. Bei den 3D Formen wird bei Bedarf zusätzlich das patentierte ATE System aktiviert, wobei unabhängig von der axialen Verdrehung des Betonstahls sowie von der Biegerichtung perfekte 3D Formen hergestellt werden (Patent).
