Wassereinsparung durch deutlich bessere Vermischung: Teka-Turbinenmischer für Hermann Peter

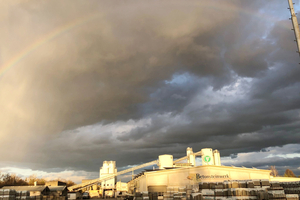

Die Hermann Peter Baustoffwerke sind eine mittelständische Unternehmensgruppe mit eigenen Produktionsstätten an den Standorten Rheinau-Freistett und Niederrimsingen bei Breisach am Rhein. Seit den Anfängen im Jahr 1932 steht das Unternehmen für Innovation, Wettbewerbsfähigkeit und höchste Ansprüche in puncto Qualität und Kundenzufriedenheit. Hermann Peter blickt stolz auf eine lange Tradition und eine damit einhergehende große Erfahrung bei der Gewinnung von Sand und Kies zurück. Aus den selbst gewonnenen und veredelten Rohstoffen stellt das Unternehmen wichtige Baustoffe, wie Transportbeton, Betonwerksteine oder Kalksandsteine her.

Das Projekt: Austausch eines Mischers

Bei Hermann Peter sind in der Anlage zur Pflastersteinherstellung zwei Kernmischer im Einsatz – zwei Kernmischer Schlosser 2250 aus dem Jahr 1980. Einer dieser Kernmischer sollte ausgetauscht werden. Mit dem Kernmischer wird nicht nur Kernbeton für Pflastersteine, sondern auch farbiger Beton für große Bauteile hergestellt. Nach dem Erstkontakt mit Teka auf der bauma 2022 wurde das Projekt schnell konkret. Im April 2023 wurde der Auftrag an den erfahren Hersteller aus Edenkoben vergeben. Die Lieferung erfolgte im März 2024, im April 2024 wurde der Mischer in Betrieb genommen. Zum Lieferumfang gehörten der Teka-Turbinenmischer (Weiterentwicklung Planetenmischer) THT G-2-V 1500 Liter 1,0 m³, ein Vorratsbehälter für Gesteinskörnung und Auslauftrichter. Alle anderen Komponenten der Mischanlage konnten weiterverwendet werden.

Besondere Herausforderung: Der Einbau

Eine besondere Herausforderung war der Einbau des neuen Mischers in die Anlage, denn oberhalb befinden sich der Stahlbau, Beschicker und die Förderbänder der Gesteinskörnung, unterhalb die gesamte Mischerbühne mit dem zwei Kernmischern, die demontiert werden müssten. Von hinten blockierte der Beschicker den Einbau.

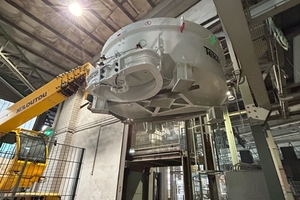

Gelöst wurde das Problem dadurch, dass der Mischer in Einzelteilen (Motor, Oberteil mit Getriebe, Mischtrog) auf ein Gerüst oberhalb der Kübelbahn gebracht und durch einen schmalen Durchgang von der Produktionshalle in die Mischanlage geschoben wurde.

Der Turbinenmischer: Technische Details

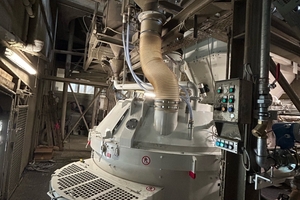

Der Teka-Hochleistungs-Turbinenmischer THT 1500 (Typ G-2-V) verfügt über einen frequenz-geregelten 45 kW Antriebsmotor und hat einen maximalen Betonausstoß von 1,0 m³ pro Mischung.

Der Teka-Turbinenmischer besitzt eine patentierte Mischturbine, sowie gegenläufig drehende Mischsterne. Der Mischstern und die ebenfalls rotierenden Räum- und Abstreifschaufeln führen der Mischturbine kontinuierlich Material zu. Dies führt zu einer sehr intensiven und schnellen Durchmischung des Materials in sehr kurzer Zeit, zu einem sehr hohen Homogenisierungsgrad und zu einem nahezu geradlinigen Verlauf der Messkurve bei der Feuchtemessung.
