Barrier wall element

(10) WO 2022/161839 A1

(22) 20.01.2022

(43) 04.08.2022

(57) Ein Leitwandelement (1) weist einen Grundkörper (2) aus Beton, mit einer Längserstreckung (L), zwei Längsseiten (6), zwei Stirnseiten (5) und einer Grundfläche (3) auf. An wenigstens einer der Stirnseiten (5) ist wenigstens ein Kupplungselement (12) zum Verbinden des Leilwandelementes (1) mit einem anschließenden Leitwandelement angeordnet. Das Leitwandelement (1) weist eine ausgehend von der Grundfläche (3) gemessene Mindesthöhe (HM) von 1,5 m auf. An wenigstens einer der Längsseiten (6) ist, über einem gegenüber einem Fußbereich (7) des Grundkörpers (2) zurückversetzten Mittelbereich (8) des Grundkörpers (2), ein über den Mittelbereich (8) vorragender und in Richtung der Längserstreckung (L) verlaufender Vorsprung (9) angeordnet. Das Kupplungselement (12) ist zumindest abschnittsweise auf Höhe des Vorsprunges (9) angeordnet.

(71)   REBLOC GMBH [AT/AT]; Wienerstraße 662, 3571 Gars am Kamp (AT).

x

Related articles:

Issue 04/2023

System for connecting a timber beam element with a concrete element

(10) DE102022116558A1 (22) 02.07.2022; (43) 12.01.2023 (57) Ein System (10) zur Verbindung eines Holzträgerelements (4) mit einem Betonelement (5) enthält ein erstes Verbindungselement (1) und ein...

more
Issue 12/2017

Connecting element for a heat neutralizer between a vertical and a horizontal construction element

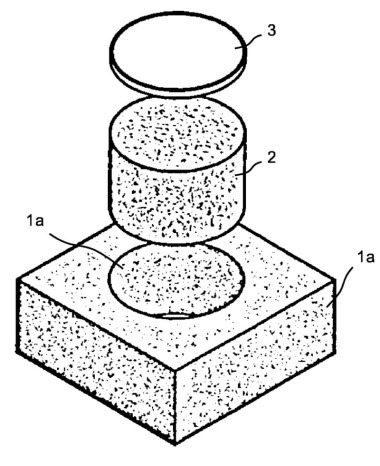

(10) DE 10 2016 106 036 A1 (22) 01.04.2016 (43) 05.10.2017 (57) Bei einem Anschlussbauteil zur lastabtragenden, vertikalen Verbindung von Gebäudeteilen, mit einem wärmedämmenden Grundkörper,...
