Device for sealed connection of concrete wall elements
(10) DE 20 2017 102 813 U1
(22) 10.05.2017
(45) 20.07.2017

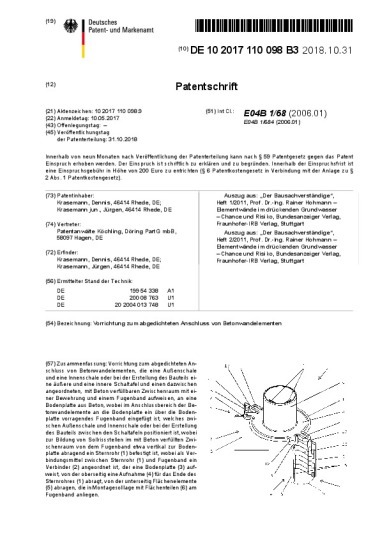

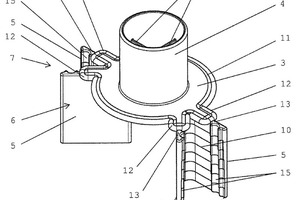

(57) Vorrichtung zum abgedichteten Anschluss von Betonwandelementen, insbesondere Fertigteilwänden, die eine Außenschale und eine Innenschale haben oder von Ortbetonwänden, die bei der Erstellung eine äußere und eine innere Schaltafel und einen dazwischen angeordneten, mit Beton verfüllbaren Zwischenraum mit einer Bewehrung, insbesondere einem Gitterträger und einem Fugenband aufweisen, an eine Bodenplatte aus Beton, wobei im Anschlussbereich der Betonwandelemente an die Bodenplatte ein über die Bodenplatte vorragendes Fugenband eingefügt ist, welches zwischen Außenschale und Innenschale oder bei der Erstellung des Bauteils zwischen den Schaltafeln positioniert ist, wobei zur Bildung von Sollrissstellen im mit Beton verfüllten Zwischenraum von dem Fugenband etwa vertikal zur Bodenplatte abragend ein Sternrohr (1) befestigt ist, dadurch gekennzeichnet, dass als Verbindungsmittel zwischen Sternrohr (1) und Fugenband ein Verbinder (2) angeordnet ist, der eine Bodenplatte (3) aufweist, von der oberseitig eine Aufnahme (4) für das Ende des Sternrohres (1) abragt, von der unterseitig Flächenelemente (5) abragen, die in Montagesolllage mit Flächenteilen (6) am Fugenband anliegen.
(73) Krasemann, Dennis, 46414 Rhede, DE; Krasemann jun., Jürgen, 46414 Rhede, DE
