Industrially prefabricated building module with force-locking coupling between wall element and floor slab
(10) DE 10 2016 210 575 B4
(22) 14.06.2016
(43) 14.12.2017
(45) 28.12.2017

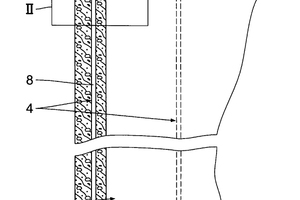

(57) Ein industriell vorfertigbares Gebäudemodul, umfasst
eine Bodenplatte (1),
mindestens ein Wandelement (2), und
eine Deckenplatte (3) sowie
mindestens zwei Verbindungseinheiten (4) zur kraftschlüssigen Kopplung von Bodenplatte (1), Wand-
element (2) und Deckenplatte (3),
element (2) und Deckenplatte (3),
wobei die Verbindungs-
einheit (4) einen im Wandelement (3) vertikal angeordneten, dieses durchgreifenden Zugstab (8) mit endseitigen Schraub-
elementen (9, 10) sowie die Bodenplatte (1) von unten und die Deckenplatte (3) von oben durchgreifende Schraubanker (15, 16) aufweist, die mit dem jeweiligen Schraubelement (9, 10) am Zugstab (8) kraftschlüssig verschraubt sind.
einheit (4) einen im Wandelement (3) vertikal angeordneten, dieses durchgreifenden Zugstab (8) mit endseitigen Schraub-
elementen (9, 10) sowie die Bodenplatte (1) von unten und die Deckenplatte (3) von oben durchgreifende Schraubanker (15, 16) aufweist, die mit dem jeweiligen Schraubelement (9, 10) am Zugstab (8) kraftschlüssig verschraubt sind.
(73) Veit Dennert KG Baustoffbetriebe, 96132 Schlüsselfeld, DE
