Tower

(11) EP 3 792 430 A1

(22) 02.09.2020

(43) 17.03.2021 Patentblatt 2021/11

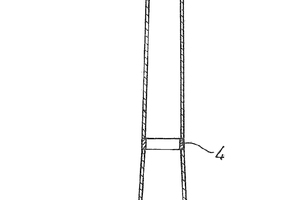

(57) Ein Turm (1), vorzugsweise für Windkrafträder, der zumindest teilweise aus auf einer Fundamentplatte (2) aufstehenden und übereinander angeordneten, über Spannlitzen vertikal vor-gespannten Fertigbeton-Wand­elementen besteht, soll so weitergebildet werden, dass große Turmhöhen erreicht werden, ohne dass im unteren Turmbereich aufwendig, überdimensioniert sehr viele Fertigbeton-Wandelemente eingesetzt werden müssen, wobei die aus Transportgründen maximale Breite der Fertigbeton-Wandelemente optimal ausgenutzt werden soll, sodass ein kostengünstiges aus wenigen Elemen­ten bestehender Fertigbeton-Bauwerk gewährleistet ist. Dazu wird vorgeschlagen, dass die Form des Polygons des Fertigbeton-Bauwerks von der Fundamentplatte (2) hin zu seiner Spitze mindestens einmal wechselt, wobei die Anzahl der Ecken des Polygons mit steigender Höhe abnimmt, und dass im Bereich des Wechsels der Poly­gonform ein Adapterring (4) vorgesehen ist, dessen un­terer Bereich die Polygonform mit der höheren Anzahl an Ecken und dessen oberer Teil die Polygonform mit der niedrigen Anzahl an Ecken aufweist.

(71) Ventur GmbH, 57080 Siegen, DE

(84) Benannte Vertragsstaaten: AL AT BE BG CH CY CZ DE DK EE ES FI FR GB GR HR HU IE IS IT LI LT LU LV MC MK MT NL NO PL PT RO RS SE SI SK SM TR, Benannte Erstreckungsstaaten:
BA ME, Benannte Validierungsstaaten: KH MA MD TN
