Bridge abutment with precast concrete elements as well as method for its manufacture
(10) EP 4 039 884 A1
(22) 03.02.2022; (43) 10.08.2022

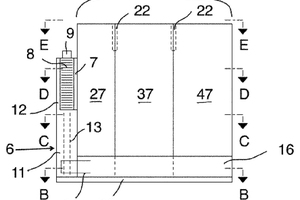

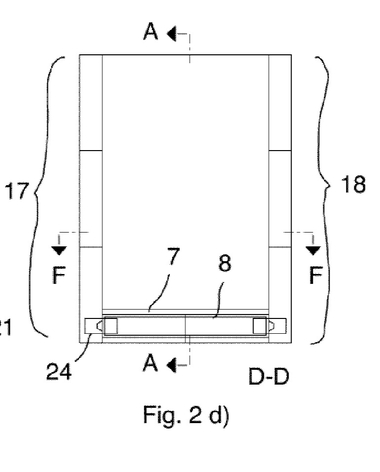

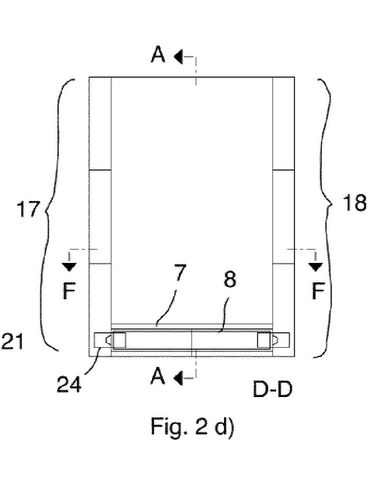

(57) Die vorliegende Erfindung betrifft ein Brückenwiderlager aus Stahlbeton mit einer Bodenplatte (16), Flügelwänden (17, 18) und einer Widerlagerwand mit Fassaden-Betonfertigteilen (6), Widerlagerwandbewehrung (8) und Ortbeton, wobei die Fassaden-Betonfertigteile (6) in ihrem unteren Bereich einen der Dicke der Widerlagerwand entsprechenden Sockel (11) aufweisen, der an der Widerlageraußenseite im oberen Bereich in einen gegenüber dem Sockel (11) erheblich dünneren Schalungsteil (12) übergeht, und die Widerlagerwand oberhalb des Sockels (11) der Fassaden Betonfertigteile (6) mit Widerlagerwandbewehrung (8) und Ortbeton zur vollen Wanddicke ergänzt ist, wobei nebeneinanderstehende Fassaden-Betonfertigteile (6) durch die Widerlagerwandbewehrung (8) und den Ortbeton monolithisch verbunden sind, ein Verfahren zu dessen Erstellung sowie dabei zum Einsatz kommende Fassaden-Betonfertigteile.
(71) Echterhoff Expressbrücken GmbH 49076 Osnabrück (DE)
