Concrete compaction systems and method for compaction of concrete elements within the scope of a concrete compaction process

(10) DE 10 2021 106 330 A1

(22) 16.03.2021

(43) 22.09.2022

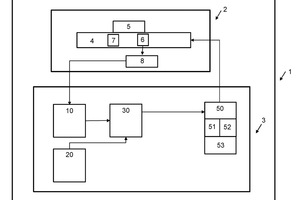

(57) Es wird ein Betonverdichtungssystem zum Verdichten von Betonteilen im Rahmen eines Betonverdichtungsprozesses angegeben, mit einer Bauteilform (5) zum Aufnehmen von fließfähigem Beton; einer mit der Bauteilform (5) gekoppelten Vibrationsvorrichtung (4, 7) zum Erzeugen von in die Bauteilform (5) einleitbaren Vibrationen; einer Prozessdatenerfassungsvorrichtung (6) zum Erfassen von realen Prozessdaten, die zu wenigstens einem Prozessparameter gehören, wobei die Prozessdatenerfassungsvorrichtung (6) eine manuelle Eingabevorrichtung zum manuellen Eingeben von Prozessdaten durch einen Benutzer und/oder eine automatisierte Erfassungsvorrichtung zum automatisierten Erfassen von Prozessdaten aufweist; einem digitalen Modell (20), in dem für wenigstens einen Prozessparameter virtuelle Prozessdaten in Relation zu einem idealisierten Verdichtungsfortschritt hinterlegt sind; und mit einer Analysevorrichtung (30) zum Vergleichen der durch die Prozessdatenerfassungsvorrichtung erfassten realen Prozessdaten mit den virtuellen Prozessdaten und damit zum Bestimmen eines realen Verdichtungsfortschritts aus dem idealisierten Verdichtungsfortschritt.

(71) Wacker Neuson Produktion GmbH & Co. KG, 85084 Reicherts-hofen, DE
