Concrete paving stone

(10) DE202024102033

(22) 23.04.2024

(43) 02.05.2024

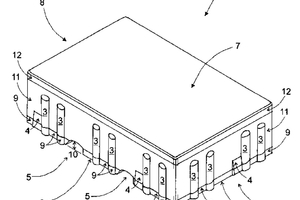

(57) Betonpflasterstein als Quaderstein mit senkrechten Zähnen an jeder Seitenwand, die mit Zähnen eines benachbarten Betonpflastersteins verzahnen, mit Zahnabstandhalter zur exakten Einhaltung der Fugenbreite und mit mindestens einer Aussparung, die an der Unterseite angeordnet ist, die sich von einer Seitenwand bis zur gegenüberliegenden Seitenwand erstreckt und die parallel und im Abstand zu den beiden anderen Seitenwänden verläuft, dadurch gekennzeichnet, dass an jeder Rasterstrecke (2) des Betonpflastersteins (1) im Bereich deren Mitte sich eine Gruppe von zwei Zähnen (3) befindet, die im direkten Anschluss einen Zahnabstandhalter (4) besitzen kann, dass eine Aussparung (5) an der Unterseite (6) zwischen den Gruppen von zwei Zähnen (3) bzw. den Gruppen von zwei Zähnen (3) und einem Zahnabstandhalter (4) jeweils angeordnet ist, so dass die Zähne (3) und Zahnabstandhalter (4) ab der Unterseite (6) beginnen und variabel unterhalb der Pflastersteinoberseite (7) enden können.

(71) Roth, Reiner, DE
