Mold insert for a mould frame and mould for the machine production of concrete blocks

(10) DE112019000453B4

(22) 15.01.2019

(43) 14.08.2024

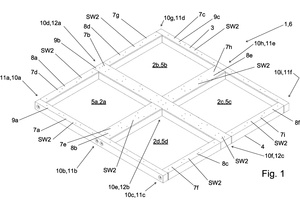

(57) Formeinsatz (1; 201) für einen Formrahmen (101), wobei der Formrahmen (101) zusammen mit dem Formeinsatz (1; 201) zu einer Form (301) zur maschinellen Herstellung von Betonformsteinen verbindbar ist,- wobei durch den Formeinsatz (1; 201) wenigstens ein Formnest (2a - 2d; 202a - 202d) ausgebildet ist,- wobei in jedem Formnest (2a - 2d; 202a - 202d) eine von einer Formeinsatzoberseite (3; 203) zu einer Formeinsatzunterseite (4; 204) durchgehende Öffnung (5a - 5d) gebildet ist und- wobei der Formeinsatz (2a - 2d; 202a - 202d) eine geschlossene Gitterstruktur (6) bildet,- wobei die geschlossene Gitterstruktur (6) eine Vielzahl von Leisten (7a - 7i; 207b, 207e, 207h) umfasst,- wobei die Leisten (7a - 7i; 207b, 207e, 207h) alle Seitenwände (SW2) des wenigstens einen Formnests (2a - 2d; 202a - 202d) bilden und- wobei an allen Knotenpunkten (10a - 10i) der geschlossenen Gitterstruktur (6) jeweils wenigstens zwei der Leisten (7a - 7i; 207b, 207e, 207h) beschädigungsfrei trennbar miteinander verbunden sind, dadurch gekennzeichnet, dass an den durch Stoßpunkte (11a - 11f) und Kreuzungspunkte (12a - 12c; 212b) gebildeten Knotenpunkten (10a - 10i) der Gitterstruktur (6)- entweder eine Zweifachverbindung (13) ausgebildet ist, bei welcher jeweils zwei der Leisten (7a - 7i; 207b, 207e, 207h) durch eine Flachverzapfung (14) miteinander verbunden sind und miteinander durch eine Verschraubung (15) verschraubt sind,- oder eine Dreifachverbindung (16) ausgebildet ist, bei welcher jeweils drei der Leisten (7a - 7i; 207b, 207e, 207h) durch Flachverzapfungen (17, 18; 218, 218) miteinander verbunden und miteinander durch eine Verschraubung (19; 219) verschraubt sind.

(71) Rampf Formen GmbH, DE
