Shaft ring for shaft made of concrete, comprises multiple spaced load receiving elements
(10) DE102011105334A1
(22) 07.06.2011
(43) 25.10.2012

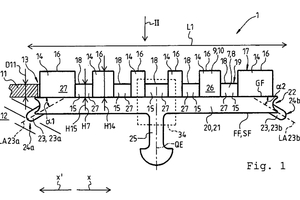

(57) Die Erfindung betrifft ein Lastaufnahmeelement (1) zur Einbetonierung in einen Schachtring sowie einen Schachtring mit wenigstens einem derartigen Lastaufnahmeelement (1), wobei das Lastaufnahmeelement (1) streifenförmig ausgebildet ist und ein Kopfteil (6) und ein Fußteil (5) umfasst, wobei das Kopfteil (6) eine als Klemm- und Tragschicht (8) ausgebildete erste Schicht (7) und eine als Tragschicht (10) ausgebildete zweite Schicht (9) umfasst, wobei die erste Schicht (7) eine Höhe (H7) aufweist, welche größer oder gleich einer Dicke (D11) ist, welche eine Untermuffe (11) einer Form, in welcher der Schachtring (2) hergestellt wird, im Bereich einer Ausnehmung (13) für das Lastaufnahmeelement (1) aufweist. Hierbei weist die erste Schicht (7) des Kopfteils (6) an einer umlaufenden Seitenfläche (26) wenigstens einen Klemmkörper (27) auf, durch welchen die erste Schicht (7) gegenüber der Ausnehmung (13) der Untermuffe (11) ein Übermaß aufweist.
(71) Hans Rinninger u. Sohn GmbH & Co. KG, DE
