Vielseitige Verankerung von Bewehrungsstäben
Kopfanker dienen der sicheren Verankerung von Bewehrungsstäben im Beton. Der Kopf wird an einem oder beiden Enden des Bewehrungsstabes aufgestaucht. Er ermöglicht die Übertragung der vollen Zugtragfähigkeit des einbetonierten Bewehrungsstabes. Ist nur ein Ende des Stabes mit einem Kopf versehen, so kann das andere Ende z. B. gebogen oder mit einem Haken versehen sein.
Neben der Anwendung als Durchstanzbewehrung gibt es weitere Anwendungsmöglichkeiten für Kopfanker. Im Vergleich zu anderen Verankerungstechniken bieten Kopfanker eine schnelle und einfache Verankerungslösung, insbesondere für schwer zu bewehrende Bereiche. Sie ermöglichen eine Optimierung der Bewehrungsführung und reduzieren die Anzahl der Bewehrungsstäbe.

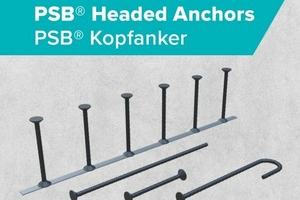

PSB® Kopfanker
Der Peikko PSB® Kopfanker ist eine einfache, leicht zu montierende und wirksame Methode zur Verankerung von Bewehrung in Betonkonstruktionen. Er ist ETA-geprüft und CE-gekennzeichnet.
Der PSB® Kopfanker kann dort eingesetzt werden, wo eine Bewehrungsverankerung zur Verbesserung der Fugendetails oder zur einfachen Montage auf der Baustelle erforderlich ist. Er kann in einer Vielzahl von Betonelementen verwendet werden, einschließlich Fundament- und Bodenplatten, Stützen, Fundamenten, Wänden, Trägern, Rahmenecken und Konsolen.
Bewehrungskollisionen in hochbewehrten Bereichen von Ortbetonkonstruktionen können mit PSB® Kopfankern reduziert werden. Die Kopfanker sind in vier verschiedenen Formen und Bewehrungsdurchmessern von 10 mm bis 32 mm erhältlich.

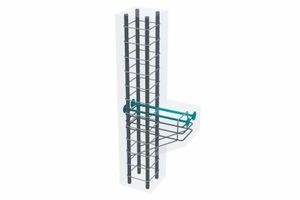

Konsolen
Die Zugbewehrung von Betonkonsolen besteht in der Regel aus Bewehrungsstäben mit großem Durchmesser. Die Bewehrungsstäbe müssen in der Konsole und in der Stütze verankert werden. Durch die Verwendung von Kopfankern kann die Bewehrungsmenge in den Betonelementen reduziert und der Einbau der Bewehrung im Fertigteilwerk vereinfacht werden.

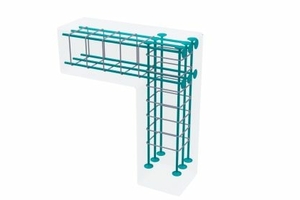

Rahmenecken
In Rahmenecken muss die Biegebewehrung von Trägern und Stützen auf relativ engem Raum verankert werden, was zu einer Verdichtung der Bewehrung führt. Die Verankerung der Bewehrung mit Kopfankern schafft Platz und vereinfacht den Einbau der Bewehrung und das Betonieren.

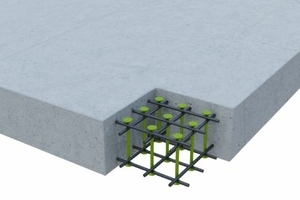

Querkraftbewehrung in Wänden und Decken

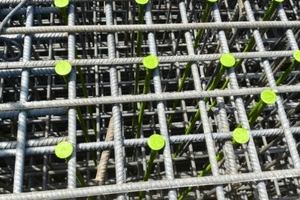

Kopfanker werden als Querkraftbewehrung in Decken und Wänden eingesetzt. In schlanken Decken oder Wänden besteht die Bewehrung aus Doppelkopfankern (PSB®-S), die auf Montageprofile aufgeschweißt werden. Vorgefertigte Elemente wie diese ermöglichen einen schnellen und präzisen Einbau der Kopfbewehrung auf der Baustelle.

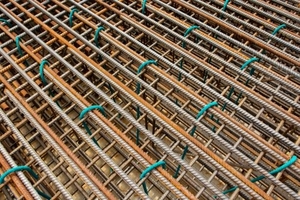

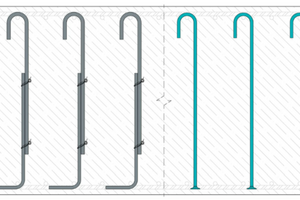

PSB®-J Elemente, Bewehrungsstäbe mit einem Kopf und einem Haken am Ende, werden vor allem in stark bewehrten Querschnitten, wie z.B. dicken Bodenplatten, eingesetzt. Durch den Winkelhaken kann das Element von oben in die obere Bewehrungslage der Platte eingehängt werden. Dadurch steht mehr Arbeitsraum im Bewehrungskorb zur Verfügung.
Tunnelbau - Kopfanker und Endverankerungsmuffen
Im Tunnelbau wird häufig eine Kombination aus PSB® Kopfanker und MODIX® Kopfanker eingesetzt.
MODIX® Schraubmuffen sind ein sicheres und flexibles Bewehrungsverbindungssystem, das eine mechanische Verbindung zwischen Bewehrungsstäben in Ortbeton und Fertigteilen herstellt und Bewehrungsstäbe von 10 bis 40 mm verbindet. Der MODIX® EM Kopfanker ist ein Gewindekupplungssystem, das als Endverankerungshülse mit Standardschraube und Endplatte verwendet werden kann. Er kann nach dem Einbau der Bewehrung montiert werden.
