PCs-Konsolen für den unsichtbaren Anschluss
Die versteckte PCs-Konsole ist die Lösung für die Konstruktion gelenkiger Auflager horizontaler Bauteile in Stahlbeton-Tragwerken mit Stahl-, Stahlbeton- oder Stahlverbundträgern. Das modulare Stahleinbauteil ermöglicht eine durchgehende Schalung, während eine verschraubte Halterung großzügige Toleranzen und hohe Tragfähigkeiten aufweist.
Mit der PCs-Konsole können so viele Träger mit einer Stütze verbunden werden, wie es der Querschnitt erlaubt. Konstruktionshöhen und -volumen werden durch die Konsole minimiert und maximale Raumhöhen realisiert.
Schlanke Stützen

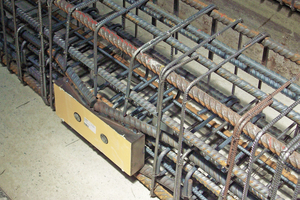

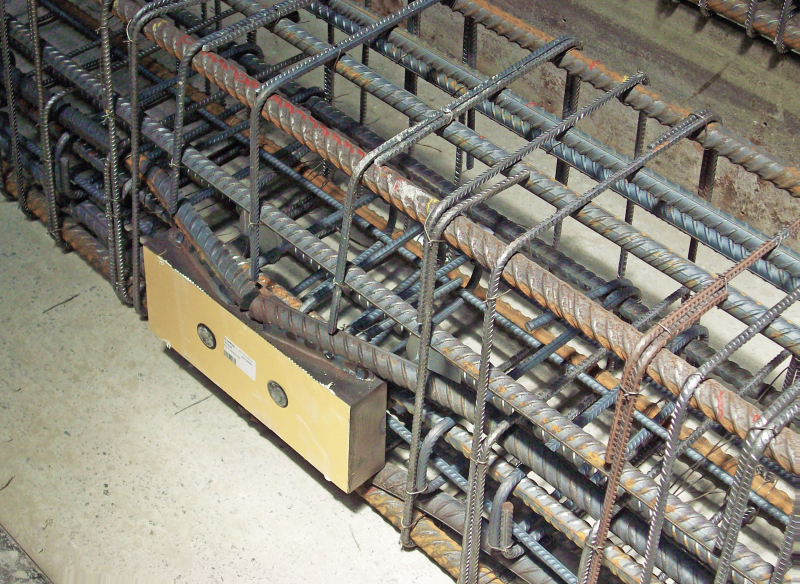

Die PCs-Konsole wird im Fertigteilwerk in die Schalung des aufgehenden Bauteils eingebracht. Für die Konsole werden keine Unterbrechungen im Schalungsverlauf oder Sonderkonstruktionen benötigt. Darüber hinaus ist die PCs-Konsole platzsparend in die Bewehrung zu integrieren – der begrenzte Raum innerhalb der Schalung wird nicht von Zusatzbewehrung eingenommen. Das Resultat: schlanke, filigrane Betonfertigteilstützen, die dennoch höchsten Anforderungen an die Tragfähigkeit genügen.
Durch die Toleranzen der PCs-Konsole ist die Montage von Trägern auf der Baustelle schnell erledigt. Neben der Justierung in vertikaler, horizontaler und Längsrichtung bietet die PCs-Konsole auch Platz für Fertigungs- und Montagetoleranzen.
Architektonische und wirtschaftliche Ansprüche erfüllen

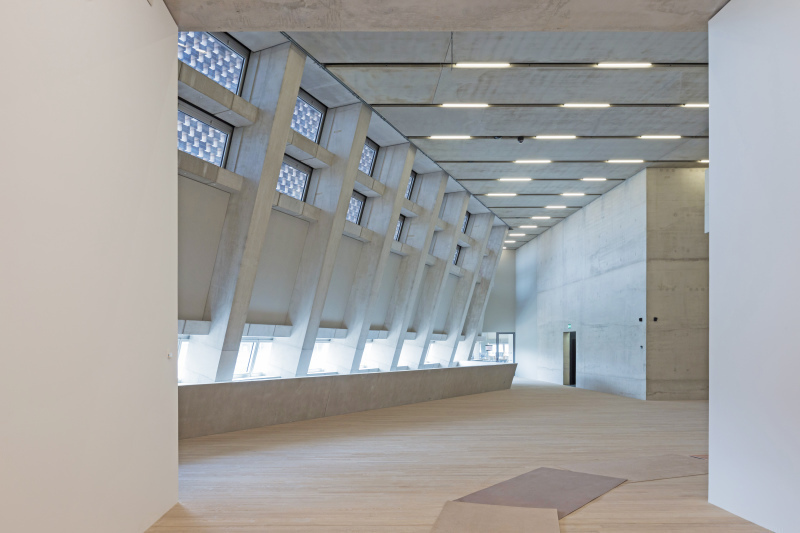

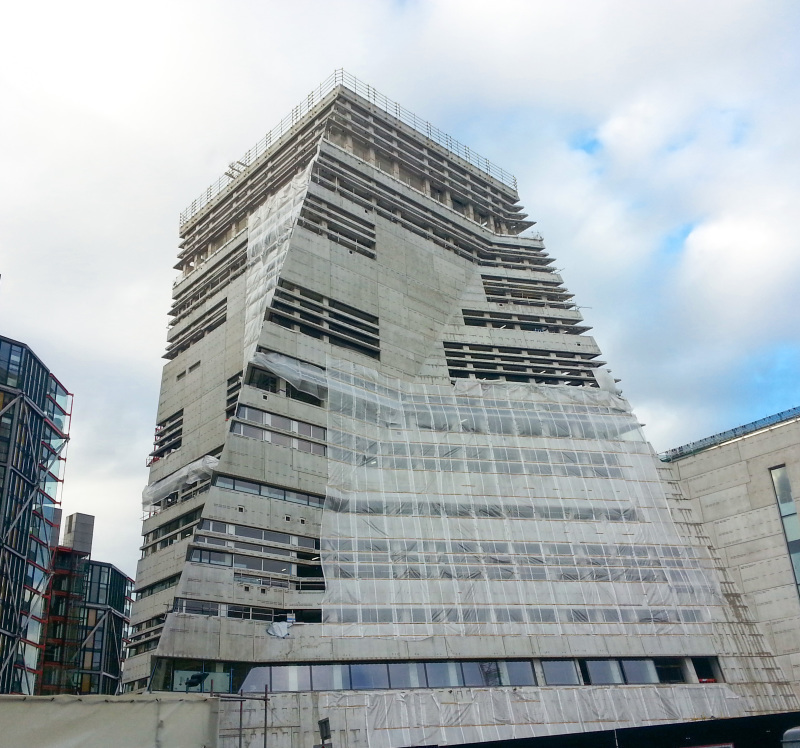

Architektonisch anspruchsvolle Projekte werden dank sauberen Anschlüssen mit versteckten Konsolen realisierbar. Ein Beispiel ist die Erweiterung des Tate Modern Museum in London. Das neue Gebäude ist 65 m hoch und bietet auf elf Stockwerken 23.000 m2 zusätzliche Ausstellungsfläche und erweitert die Gesamtfläche der Kunstgalerie um 60 %.
Besonders ansprechend wirkt die äußere Formgebung. Vier der Gebäudefassaden sind vertikal und vier geneigt, wodurch für den Betrachter ein Licht-Schatten-Spiel auf den pyramidenförmigen Flächen entsteht – rational und gleichzeitig irrational. Die Herausforderung, die Unterzüge an die geneigten Stützen anzuschließen, wurde mit PCs Konsolen von Peikko gelöst.
„Es ist uns wichtig, dass dieses Gebäude für die Menschen im wörtlichen und im übertragenen Sinne transparent ist“, sagt Jim Deryckere, Vertriebs- und Projektleiter bei Valcke Prefab Beton. „Da das Tragwerk nicht mit Betonkonsolen ausgestattet ist, scheinen die Träger im Raum zwischen den Stützen zu schweben – dadurch wirkt das Gebäude leicht und filigran.“

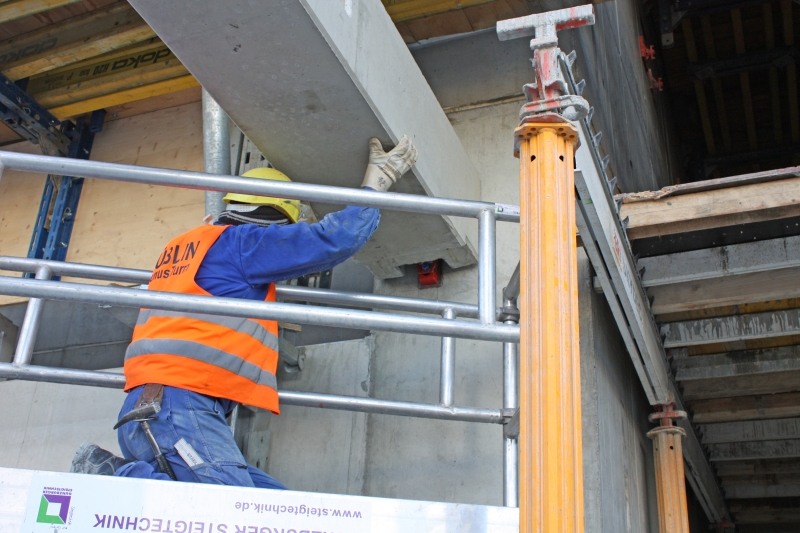

Die Art des Anschlusses zwischen Stützen und Unterzügen kann einen erheblichen Einfluss auf die Rentabilität eines Gebäudes haben, wie das Bauvorhaben TaunusTurm zeigte. Die Baustelle befand sich mitten im dicht besiedelten Stadtzentrum und Platz war eine Herausforderung. Der Raum und die Lagerflächen waren in den oberen Stockwerken des Hochhauses sehr begrenzt.
Um komplizierte Schalungskonstruktionen im Fertigteilwerk zu vermeiden, wurden die Wände des tragenden Aufzugsschachts mithilfe einer Kletterschalung errichtet. Ein Mitarbeiter des Züblin-Planungsteams sagt zur Funktionsweise des Systems: „Beim Bau des TaunusTurms kommt die PCs-Konsole von Peikko zum Einsatz, da es nur so möglich ist, den TaunusTurm so schnell und wirtschaftlich zu errichten.“
Zulassung durch das Deutsche Institut für Bautechnik
Seit Dezember 2016 verfügt die PCs-Konsole über eine bauaufsichtliche Zulassung des Deutschen Instituts für Bautechnik (DIBt). Die Zulassung umfasst zunächst zwei Konsolengrößen: PCs 3 und PCs 5. Die Erweiterung der Zulassung für PCs 7 und PCs 10 wird im Jahr 2017 erwartet.
Als zusätzlichen Vorteil ergaben die Tests im Vollversuch, dass die Zulagebewehrung bei gleichbleibender Tragfähigkeit der PCs-Konsole deutlich reduziert werden kann. Dies bedeutet weniger Zeitaufwand und eine schnellere Herstellung der Stützen im Fertigteilwerk.

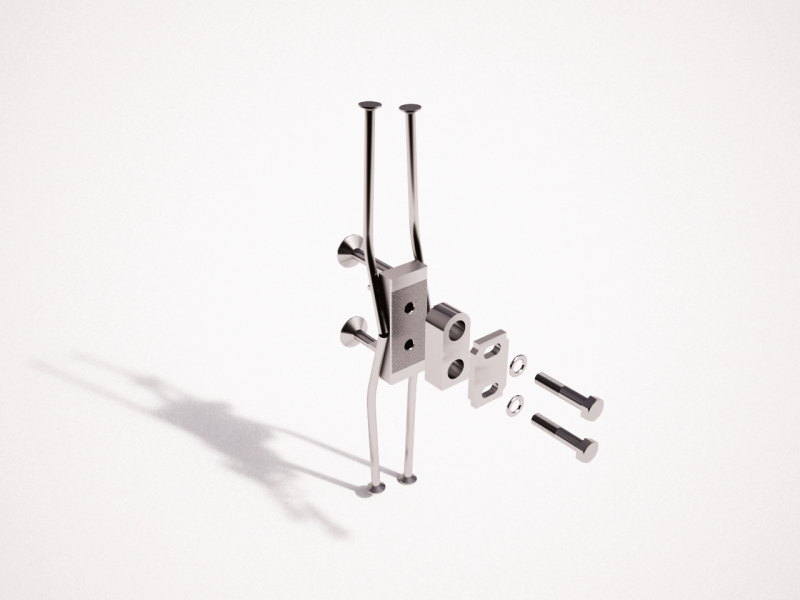

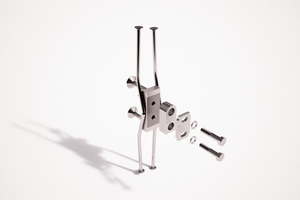

Der Komponenten des PCs-Konsolsystems, wie zum Beispiel die Verzahnung der Oberfläche, kurze Kopfbolzen und Lastübertragungsmechanismen sind einzigartig. Aus diesem Grund hat Peikko hauseigene Bemessungsmethoden und Planungshilfen entwickelt, die unter www.peikko.com/design-tools kostenlos zum Download zur Verfügung stehen.
