Betonfertigteilwerk DSK Grad um stationäre Fertigung erweitert

Das neue Betonfertigteilwerk DSK Grad gehört zum russischen Bau- und Immobilienkonzern Morton. Im Jahre 1994 als Baufirma gegründet, wurde das in Moskau ansässige Unternehmen 1997 um den Immobilienbereich erweitert. Morton zählt inzwischen zu den Top-Ten-Unternehmen seiner Branche. Die neue Produktionsstätte DSK Grad des Baukonzerns wartet mit beeindruckenden Fakten auf. Was allerdings wenig wundert, schließlich hat man sich doch große Ziele gesetzt: Die Jahreskapazität der dort produzierten Fertigteile soll bei rund 525.000 m² liegen.

Das neue Werk entstand auf der grünen Wiese im Südwesten vor den Toren Moskaus. Es umfasst einen riesigen Hallenkomplex und einen ebenso großen Lagerbereich. Über die Umlaufanlagen, die dort für die Produktion von Wandelemente im Einsatz sind, wurde bereits berichtet. Doch auch die stationäre Fertigung, mit der Morton Betonbauteile unter anderem für mehrgeschossige Wohngebäude herstellt, ist beeindruckend. Das Unternehmen hatte diesen Bereich der DSK Grad separat ausgeschrieben. Weckenmann nahm an der Ausschreibung teil und erhielt  den Auftrag, zwei Hallenschiffe mit den Abmessungen von je 192 x 20 m komplett auszustatten.

Zur Ausrüstung gehören drei leistungsfähige Hallenkräne, die eine Vielzahl von Schalungen bedienen. Eine Kübelbahn versorgt einen Brückenkranbetonverteiler, dessen Austragsbehälter über ein Hub- und Drehwerk verfügt. Das ist erforderlich, damit die Anlage den verschiedenen Betonieraufgaben gerecht wird, denn je nach Auftrag variiert der Austrag zwischen flächig, linienförmig oder punktuell. Das Stachelwalzen-/Schieberkonzept der neuen Fertigung zeichnet sich wiederum durch einfache Bedienung, wenig Verschleiß und feinfühliges Dosieren aus. Den Transport der fertigen Betonfertigteile aus der Halle zum Lagerplatz übernimmt ein gleisgebundener, über Funk gesteuerter Schwerlastwagen. Die Besonderheit: Er ist Stromkabel-los, denn er wird über einen Gas-Generator angetrieben.

Bandbreite an ergänzenden Bauelementen

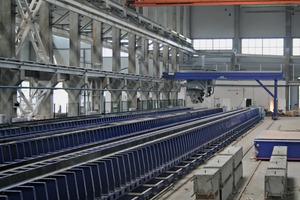

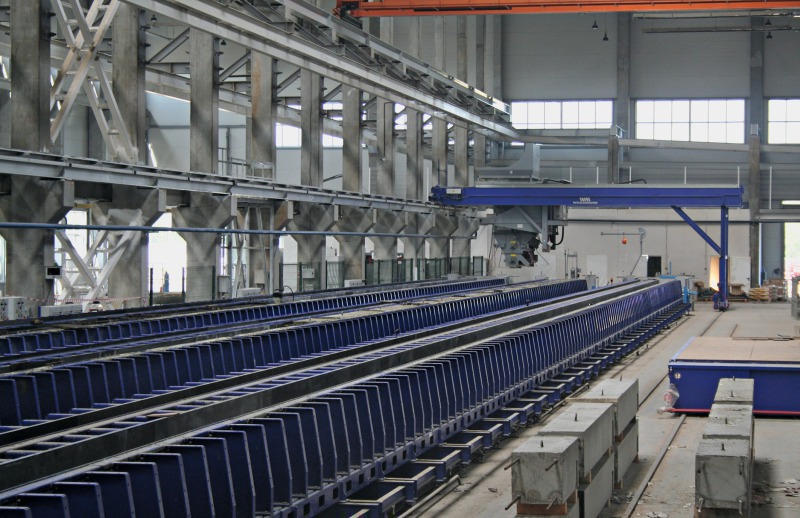

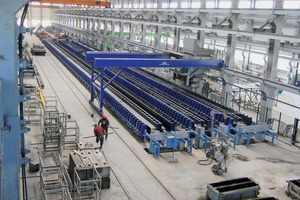

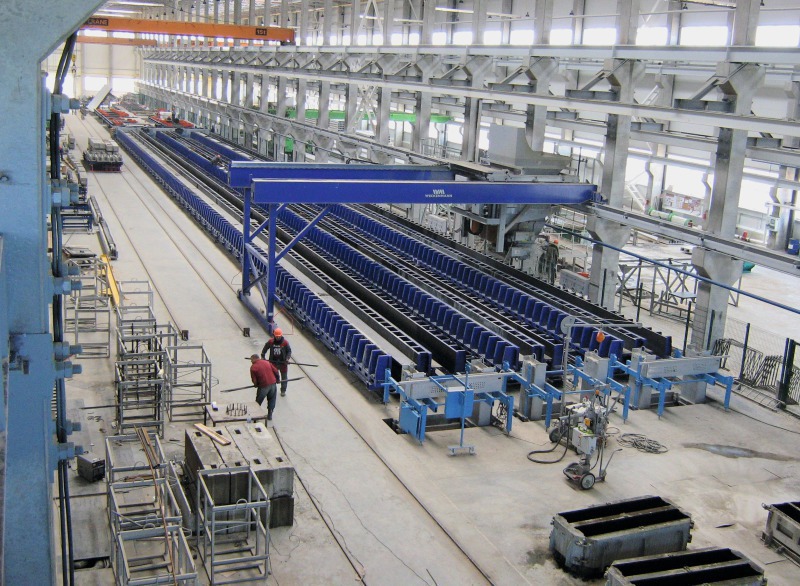

Mithilfe der stationären Fertigung entsteht bei DSK Grad eine Vielzahl an Betonfertigbauteilen, die die „klassischen vier Wände“ des Wohnbaus ergänzen beziehungsweise unterstützen. So nutzt der Produzent die drei hydraulischen, jeweils 75 m langen Zwillingsstabteilschalungen von Weckenmann etwa für die Herstellung von Stützen mit und ohne Konsolen sowie vorgespannte Träger und Unterzüge. Damit tatsächlich die Konsolen an den gewünschten Stellen ausgeformt werden können, sind die Boden- und Seitenteile der Schalung als einzelne, auswechselbare Stahlwände ausgeführt. Die Bodenschalung ist im Raster von 50 mm höhenverstellbar. Die Seitenschalungen haben einen Hub von 350 mm, sodass sich Querschnitte von 250 x 300 mm bis 400 x 600 mm fertigen lassen. Dank der Verstellhydraulik ist das Öffnen und Schließen der Schalung kinderleicht. Außerdem ist sie so dimensioniert, dass sie den Betonierdruck ohne zusätzliche mechanische Verriegelung aufnehmen kann.

Die Zwillingsschalungen sind mit Hochfrequenzvibratoren bestückt, die über zwei zentrale Frequenzumrichter gespeist werden. Bedienen lässt sich beides per Funkfernsteuerung. Die Schalungen sind zudem auf Spannbetten aufgebaut, um die Spannkraft von maximal 6.120 kN je Schalung aufnehmen zu können. Fest eingebaute, mit Heißwasser gespeiste Heizungsrohre erwärmen die Konstruktion von unten. Eine Abdeckplane hält die Wärme im System, das mit einer Heizungssteuerung ausgestattet ist, die wiederum Temperaturverlauf und Heizdauer vollautomatisch regelt.

Belastbare Verbindungen

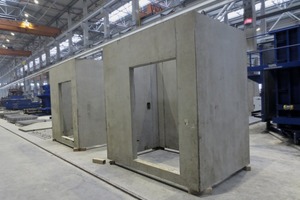

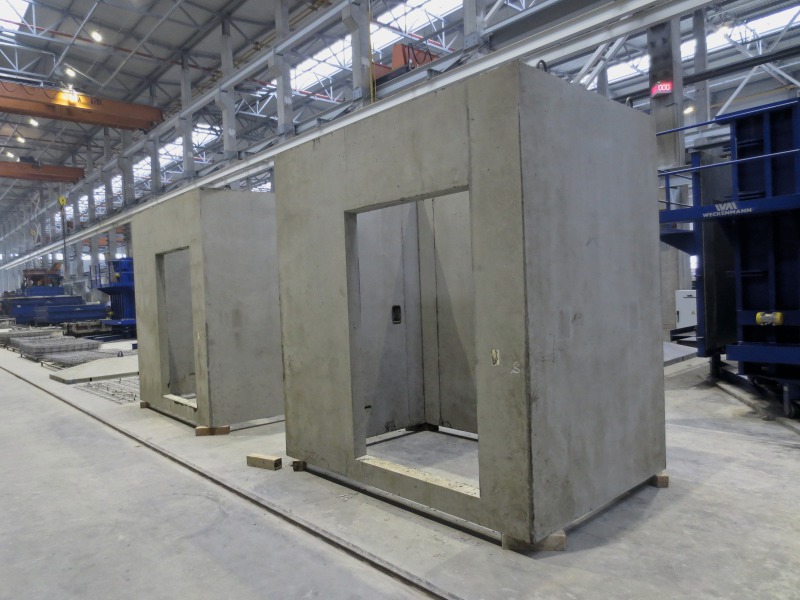

Für die Verbindung der Neubaugeschosse untereinander sorgen Aufzüge und Treppen. Die Lifte für den Personentransport haben eine Schachtgröße von 2980 x 1970 x 1820 mm. Die Schächte für die Lastenaufzüge sind 2980 x 1970 x 2920 mm groß. Aufgrund der enormen Bauleistungen des Unternehmens müssen täglich bis zu 15 Liftschächte die Fertigung verlassen.

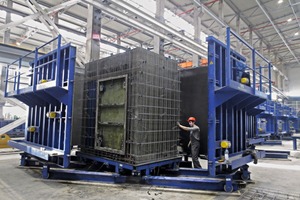

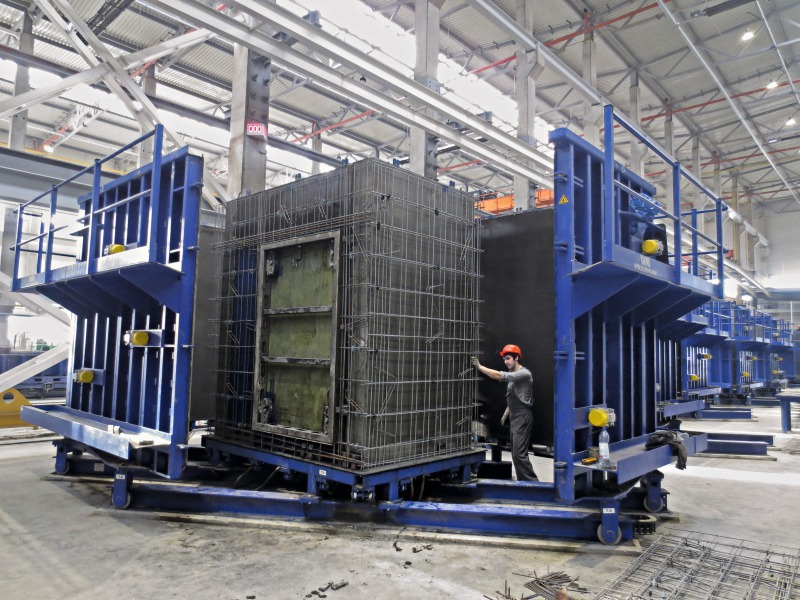

Weckenmann hat das Werk dafür mit Volumenschalungen aus Stahl ausgestattet. Sie bestehen aus einem hydraulisch einziehbaren Innenkern und zwei verfahrbaren Winkelaußenwänden. Die Aussparungen für die Aufzugstür sind magnetisch an einer definierten Stelle fixiert. Das Verdichten des Betons übernehmen Hochfrequenzvibratoren, die per Funk steuerbar sind und deren Drehzahl sich stufenweise von 0 bis 6.000 U/min regulieren lässt.

Die Schalung ist mit einer steuerbaren Heißwasserheizung ausgerüstet, die eine 1,5- bis 2-fache Belegung pro Tag ermöglicht. Für die oberen und unteren Schacht-elemente, die kürzer als die Regelstockwerke sind, kann ein zusätzlicher Schalboden eingelegt werden. Das Ergebnis: monolithische, polymetrische Betonfertigteile in Premium-Qualität.

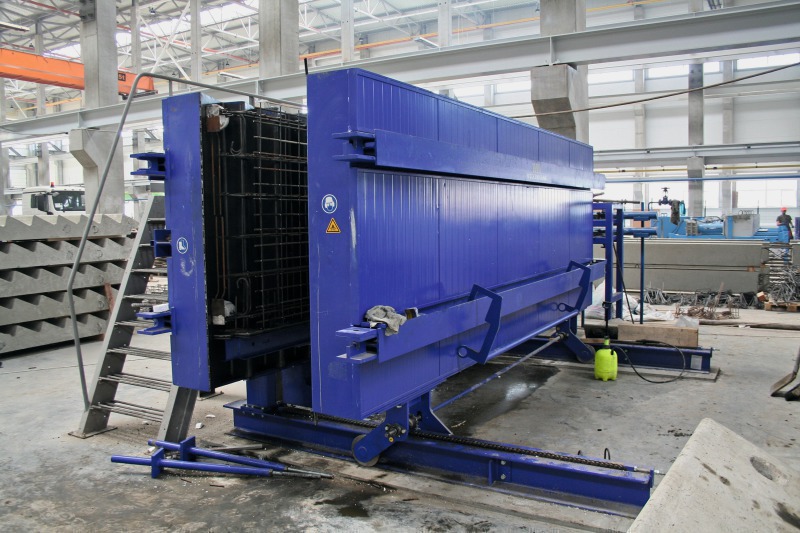

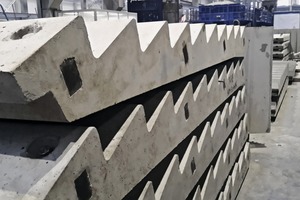

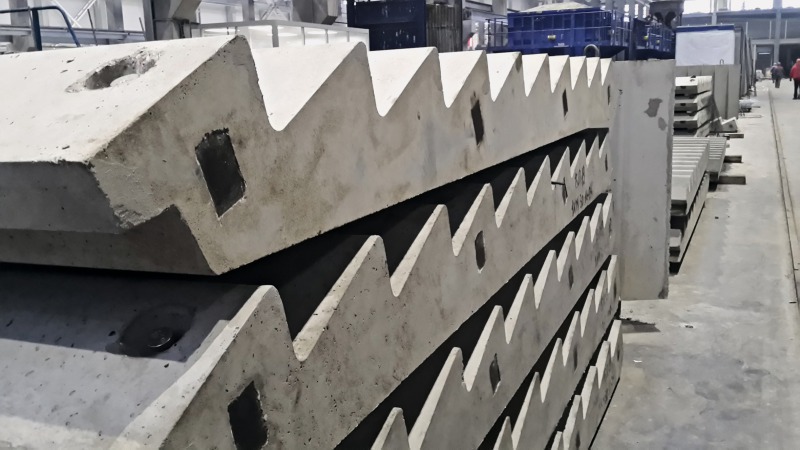

Der fußläufige Personenverkehr zwischen den Geschossen erfolgt über zehnstufige Standardtreppen. Sie sind 1.050 mm breit, haben eine Steigung von 150 mm und einen Auftritt von 300 mm. Für deren Produktion hat Weckenmann im Werk der DSK Grad eine 10-fach-Batterieschalung installiert. Darin integriert sind eine Heißwasserheizung und die Hochfrequenzverdichtungstechnik. Mithilfe einer zusätzlichen Einzelschalung kann der Betonfertigteilhersteller bei Bedarf auch Sondertreppen fertigen. Der Schalungsboden ist hier je nach gewünschter Treppenbreite zwischen 0 und 1.800 mm höhenverstellbar. Die maximale Anzahl von 14 Stufen lässt sich durch Umstecken der vertikalen Stirnschalungen reduzieren.

Architektonische Variablen

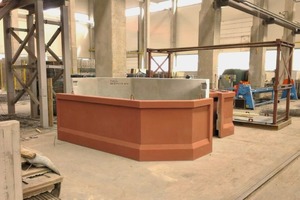

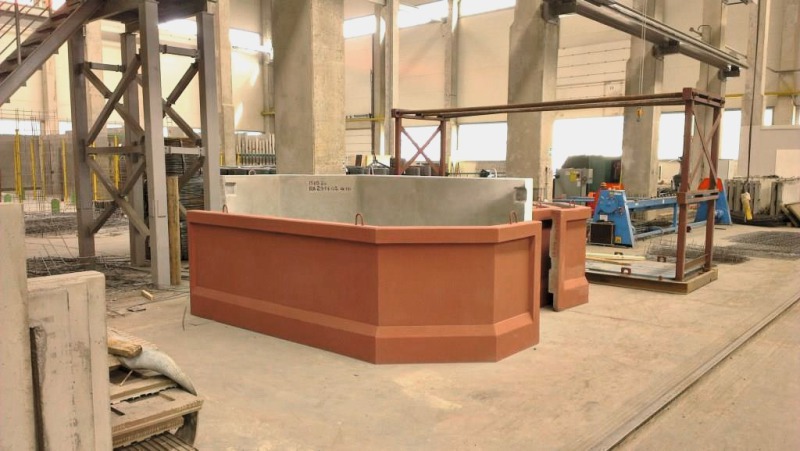

Balkone sind aus dem modernen Wohnungsbau nicht mehr wegzudenken, so auch nicht aus den von den Planern von Morton konzipierten Neubauten. Deshalb sind auch bei den im DSK Grad-Werk produzierten Betonfertigteilen Balkonbrüstungen vorgesehen – nicht zuletzt auch, um mit Form und Oberfläche verschiedene architektonische Effekte zu erzielen. So bestand eine der Aufgaben der Anlagentechniker von Weckenmann darin, zwei Batterieschalungen zu installieren, mit denen sich gleichzeitig zehn verschiedene Brüstungen mit unterschiedlichen Höhen und Breiten betonieren lassen. Die Brüstungsaußenseiten enthalten besondere Strukturen, die mithilfe auswechselbarer Form-Matrizen erzielt werden. Wie bei den anderen Schalungen der neuen Fertigung auch, wird über Heißwasser geheizt und über Hochfrequenzvibratoren verdichtet. Darüber hinaus sind alle beweglichen Schalungskomponenten mit Dichtungen versehen, um ein Ausbluten an den jeweiligen Kontaktflächen zu verhindern. Das Ergebnis sind klar definierte, makellose Kanten.

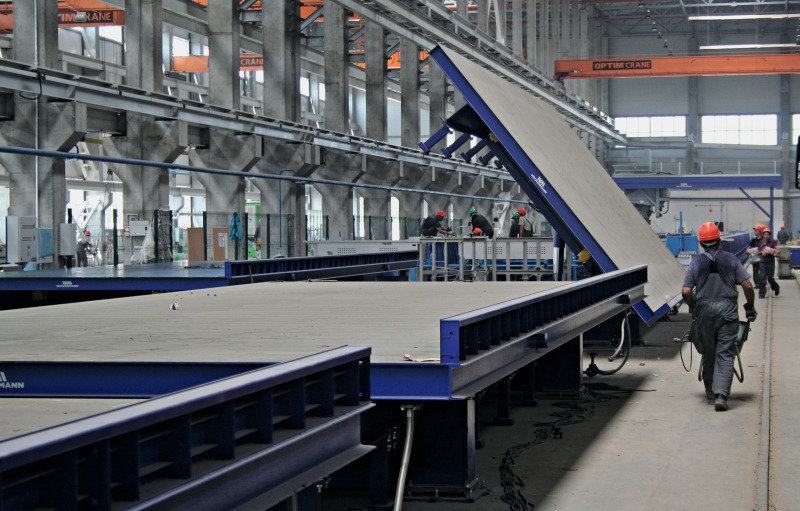

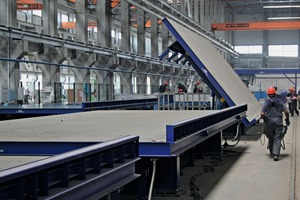

Auch mit variierenden Fassadenelementen lassen sich architektonische Effekte kreieren. Für Wand- und ­Fassadenelemente mit Standardabmessungen wird die Umlaufanlage genutzt. Für alle flächigen Sonderelemente stehen in der neuen Fertigung nun vier Kipptische mit der Abmessung 4,5 x 14 m und einer Traglast von 750 kg/m² zur Verfügung – ebenfalls beheizbar und mit Ver­dichtungstechnik ausgestattet. Alle Tische verfügen über eine feste, 200 mm hohe Randschalung; die anderen Elementseiten werden in der Regel per Magnetboxen und Adapter fixierten Holzschalungen geformt.

Alles aus einer Hand –
bestens aufeinander abgestimmt

Die optimal auf die Bedürfnisse von Morton beziehungsweise DSK Grad abgestimmte Konzeption der stationären Fertigung, die Lieferung und Installation der benötigten Schalungen und Anlagenteile durch die Weckenmann Anlagentechnik GmbH & Co- KG sind nur ein Teil der Aufgaben, die die Betonfertigteilspezialisten aus Dormettingen für den Baukonzern Morton übernommen haben. Nach Abschluss der konstruktiven Arbeiten stehen sie der DSK Grad auch nach Anlauf der Produktion im Rahmen des Weckenmann’schen Serviceangebots mit Rat und Tat zur Verfügung. Auch das gehört zum Qualitätsversprechen des Anlagenbauers.

Auf diese Weise bildet die stationäre Fertigung die konsequente Ergänzung der bereits vorhandenen Umlaufanlagen im neuen Betonfertigteilwerk DSK Grad. Derart doppelt gut gerüstet kann das Bauunternehmen nun seine selbstgesteckten Ziele in Angriff nehmen und die anvisierten großen Wohnungsbauprojekte im Raum Moskau realisieren.
