Innovation: Flatliner SB 15

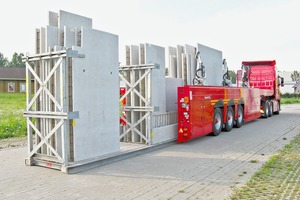

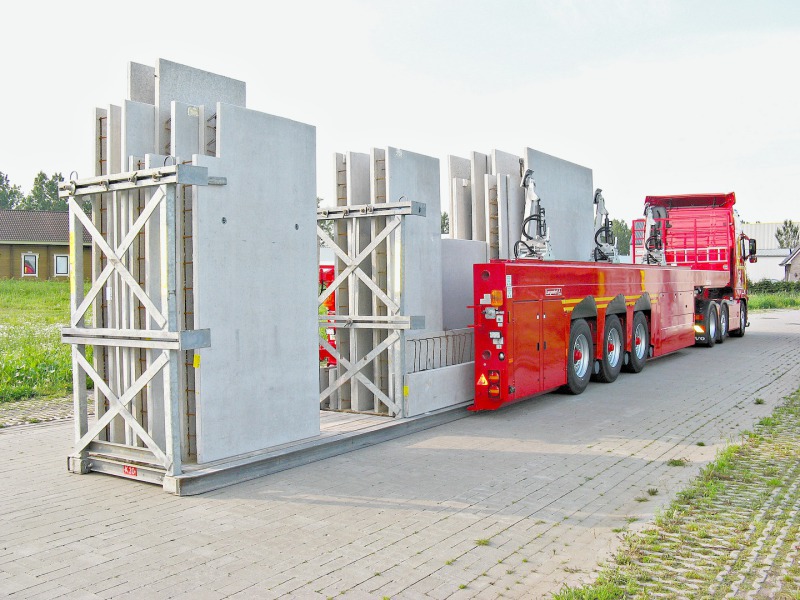

Fertigelemente sind im Baugeschäft mehr und mehr im Trend. Der Transport dieser oftmals sehr großen Bauteile stellt besondere Anforderungen an Mensch und Technik. Mit dem Innenlader von Langendorf können Fertigelemente mit einer Höhe von bis zu 3.700 mm ohne Kran be- und entladen werden.
Der Innenlader vom Typ SB 15–9.5, vorgestellt auf der Messe BAUMA 2016 und weltweit bekannt unter dem Namen Flatliner, wurde in vielen Details konstruktiv verbessert und spiegelt den letzten Stand der Entwicklung wider. Für den Einsatz hinter Zwei- oder Dreiachsigen Zugmaschinen vorgesehen, konnte das Leergewicht um rund 500 kg reduziert werden.
Dank der bewährten und robusten Einzelradaufhängung hat der Schacht eine Länge von 9.500 mm und eine Schachtbreite von 1.550 mm. Somit ergibt sich die Möglichkeit, Ladungen mit einer Länge von mehr als 9 m und bis zu einer Gesamthöhe im Schacht von 3,7 m zu befördern.
Autarke Hydraulik
Ladungen in diesen Abmessungen werden in der Regel mit Tiefladern befördert, wobei dann gegebenenfalls aufgrund der Ladungshöhe beziehungsweise -breite oftmals eine Ausnahmegenehmigung erforderlich ist. Auch sind diese Transporte meistens mit sehr vielen Auflagen verbunden.
Aufgrund der hydraulischen Hubschwinge sind an der Zugmaschine keine besonderen technischen Voraussetzungen notwendig.
Die Hydraulik wird optional mit dem im Auflieger verbauten Elektroaggregat autark betrieben. Über das gleiche Aggregat werden auch die drei Paar Fixiereinrichtungen hydraulisch betätigt. Sie sind, zur flexiblen Anpassung an die unterschiedlichsten Ladungen, horizontal und vertikal verstellbar und können auf Winkelschienen in Längsrichtung verschoben werden. Die Bedienung ist dabei vollständig vom Boden möglich und sorgt so für die Sicherheit des Bedienpersonals.
Beladen in weniger als 15 Min.
Sieben Paar Zurrringe mit jeweils 5.000 daN ermöglichen die sichere Verzurrung der Ladung. Bei Leerfahrten können jetzt bis zu fünf Flachpaletten aufgenommen werden. Zur Minimierung von Reifenverschleiß ist die erste und dritte Achse über eine Rückhaltevorrichtung liftbar.
Hinzu kommt die bereits seit Mai 2008 geprüfte Ladungssicherung vom TÜV Nord gemäß der VDI 2700.
Der Fahrer muss lediglich die vorgeladene Palette mit der Ladung aufnehmen, mit der Verspanneinrichtung des Flatliners hydraulisch fixieren und losfahren. Das bedeutet, dass der komplette Beladevorgang inklusive der Ladungssicherung in weniger als 15 Min. erledigt ist – TÜV-geprüft und zertifiziert.
