Modulares Bauen am Beispiel der Neubaukonzepte an Hamburgs Schulen
„Hamburger Klassenhäuser“
In Hamburg wächst die Zahl der Schülerinnen und Schüler. Um dem steigenden Bedarf nach Unterrichtsraum gerecht zu werden, hat der städtische Landesbetrieb SBH | Schulbau Hamburg ein Modulbau-Konzept für die Erweiterung von Schulstandorten entwickelt. Dabei werden unterschiedliche Raumbedarfe von 900 m² bis 1.800 m² berücksichtigt. Die Anforderungen waren ein nachhaltiges Neubau-System mit hoher Flexibilität und schnellen Planungs- und Bauprozessen.
Herzstück ist ein modulares Tragwerk
Herzstück für die erfolgreiche Umsetzung ist ein modulares Tragwerk mit einer individuellen Grundstruktur, das anpassungsfähige Grundrisse und vielfältige Erweiterungsoptionen ermöglicht. Ein weiterer wichtiger Vorteil dieser modularen Bauweise sind deutlich kürzere Bauzeiten; bei den „Hamburger Klassenhäusern“ lagen die Vorgaben zwischen Baubeginn und Fertigstellung bei neun Monate.

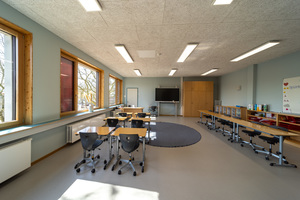

Die Gestaltung erfolgt in enger Absprache mit den Schulen: Ob Holz, Klinker oder Putz – die Fassaden und Fenster werden behutsam an den benachbarten Bestand angepasst. Hochwertige und langlebige Materialien prägen den nachhaltigen Charakter der neuen Gebäude, für die eine Mindestlebensdauer von rund 80 Jahren anvisiert ist.
Geringe Störungen im Schulbetrieb
„Der hohe Grad an Vorfertigung gewährleistet kurze Bauzeiten bei verlässlicher Qualität und einer möglichst geringen Störung des laufenden Schulbetriebs“, so ein Zitat aus der Pressemitteilung auf der SBH-Internetseite www.schulbau.hamburg.
Die Otto Wulff Bauunternehmung GmbH
Die ersten ca. 19 Klassenhäuser mit etwa 20.000 m² NRF sind bereits fertiggestellt; bis Ende 2024 sollen 36 Grundschulen mit insgesamt 32.000 m² NRF umgesetzt werden.

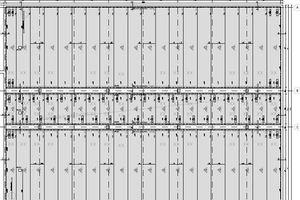

Otto Wulff hat sechs der ersten acht Klassenhäuser als Generalunternehmer im Jahr 2020 errichtet; fünf weitere Schulen befinden sich in Fertigstellungsphase und vier weitere Schulen wurden bereits beauftragt. Baubeginn für die ersten sechs Schulen war Juni 2020, Schlüsselübergabe Januar 2021. „Nach interner technische Überprüfung haben wir extern Studien über das Tragwerk in Auftrag gegeben“, so Dipl.-Ing. Pawel Kampa, Oberbauleiter und verantwortlicher Projektentwickler für das modulare Tragewerk in den Hamburger Klassenhäusern von Otto Wulff. „Gemeinsam mit dem Büro Schreyer Ingenieure aus Bad Oldesloe hat unser technisches Büro – nach der Bewertung aller relevanten Kriterien – für die Aufgabenstellung ein Deckensystem aus Spannbeton-Fertigdecken und als Auflager im Innenbereiche deckengleiche Verbundträger vorgeschlagen.“

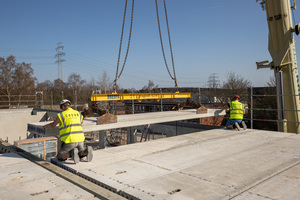

Variantenvergleich empfiehlt Spannbeton-Fertigdecken
Die wichtigsten Vorteile dieser Slim Floor-Konstruktionen:
schneller Baufortschritt,
ressourcenschonende Bauweise,
Terminsicherheit aufgrund des hohen Vorfertigungsgrades,
große Spannweiten und daraus resultierend anpassungsfähige Grundrisse,

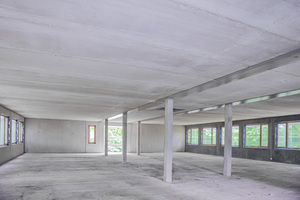

ebene, störungsfreie Unteransichten und kostengünstiges Deckensystem.
Weitere fünf Klassenhäuser aus der dritten Tranche mit insgesamt 6.525 m2 NRF werden von Otto Wulff im Jahr 2022 innerhalb von elf Monaten (planen+bauen) in dieser Bauweise fertiggestellt.
Interview
Zu eingangs genanntem Bauvorhaben und zur Entwicklung des modularen Bauens insgesamt führte die BFT-Chefredaktion ein Interview mit Dipl.-Ing. Pawel Kampa, Oberbauleiter bei Otto Wulff Bauunternehmung GmbH und Projektentwicklung bei Otto Wulff für die Hamburger Klassenhäuser.
BFT International: Herr Kampa, hat das modulare, serielle Bauen in Deutschland eine Zukunft und kann es die Akzeptanz erreichen wie bei unseren europäischen Nachbarn?
P. Kampa: Ja, denn die schnelle Umsetzung durch einen hohen Vorfertigungsgrad, eine abgeschlossene Planung vor Baubeginn, klare Abläufe und ein kleines, eingespieltes Team auf der Baustelle sprechen eindeutig für eine modulare Bauweise.
BFT International: Was genau muss dafür geschehen?
P. Kampa: Antwort: Hilfreich für eine Entwicklung in diese Richtung ist wie bei den Hamburger Klassenräumen die Unterstützung der Behörden und Kommunen. So haben die Stadt Hamburg und die Schulstandorte die zeitlichen sowie wirtschaftlichen Vorteile erkannt. Weitere Standorte bzw. Schulen sind in Hamburg bereits in der Planung. Mit dem vorhandenen Modulbau-Konzept verkürzt man erst das Genehmigungsverfahren und anschließend die Bauzeit und stellt so sehr schnell die benötigten Schulraum zur Verfügung.
BFT International: Die ersten Schulgebäude sind errichtet. Wie ist der Erfahrungsbericht?
P. Kampa: Sehr positiv! Mit den erstellten Schulen sind die Nutzer, die SBH und wir selbst sehr zufrieden. Wir haben es geschafft, die Schulfläche schlüsselfertig, termingerecht fertigzustellen.
Die Überlegungen, die wir bzgl. der Konstruktion und des gesamten Bauablaufs hatten, haben sich als gut und richtig erwiesen.
Auch unsere Fachunternehmer sind sehr zufrieden. Die von uns praktizierte Modulbauweise mit vorproduzierten Fertigteilen erleichtert die Herstellung der Bauteile, denn die Anforderungen bleiben identisch. Demnach zeigen unsere Fachunternehmer großes Interesse an einer weiteren Zusammenarbeit.
Gemeinsam mit unserem Auftraggeber haben wir aber erkannt, dass wir über die Planungsprozesse, Logistik und Bauabwicklung vor Ort intensiver sprechen müssen. Der kontinuierliche Dialog ist unabdingbar.
BFT International: In den ersten Überlegungen waren die Flurbereiche noch mit Filigrandecken vorgesehen, letztendlich dann aber doch mit Spannbeton-Fertigdecken ausgeführt. Was waren die Gründe dafür?
P. Kampa: Vor allen Dingen der schnelle Abwicklungsprozess mit möglichst wenig Schnittstellen. Durch die Anpassung der Konstruktion bzw. Statik sowie die einheitliche Deckenkonstruktion haben wir die Planung vereinfachen können und die Schnittstelle zwischen Fertigung und Bauabwicklung optimiert.
BFT International: Herr Kampa, besten Dank für das Gespräch und viel Erfolg weiterhin!
