Multimaster Steinfertiger nach Ägypten geliefert

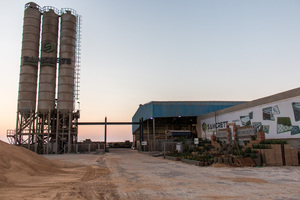

Samcrete Building Systems wurde 1986 gegründet mit dem Ziel, neue innovative Bauprodukte und Bausystemlösungen in den ägyptischen Markt einzuführen und zur Anwendung zu bringen. Gestützt auf lokales und internationales Know-how und mithilfe von über 200 qualifizierten Ingenieuren, Technikern und Arbeitern produziert Samcrete Building Systems in fünf Werken in Ägypten eine breite Palette an Beton-, Verbund- und Bordsteinen sowie Betonfertigteilsysteme gemäß internationaler Vorgaben und Normen.

Eine leistungsfähige technische Abteilung verfügt über das nötige Rüstzeug, um auch große Projekte anzugehen, und setzt dazu eine Reihe unterschiedlicher Spannbetonfertigteilsysteme ein: Hohldeckenelemente, Platten, Auflagerwände, Stützen und Träger sowie Betonfassaden. All diese Produkte sind langlebig und bieten sowohl einen Mehrwert als auch Kosteneffizienz.

Multimaster für Samcrete Building Systems

Erst kürzlich modernisierte

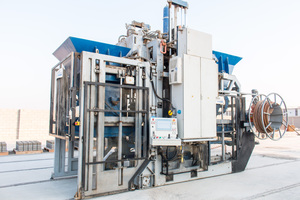

Samcrete Building Systems seine Produktion und bestellte zu diesem Zweck beim deutschen Anlagenbauer Knauer Engineering, Geretsried, einen „Multimaster“-Steinfertiger. Diese Maschine eignet sich besonders für die kostengünstige Massenproduktion von Betonpflastersteinen, Voll-/Hohlblocksteinen, Bordsteinen und anderen Betonsteinelementen. Mit dem Mehrlagenfertiger werden die Produktion und Verpackung zeitgleich durchgeführt. Somit werden die Transportkosten innerhalb der Anlage auf ein absolutes Minimum reduziert.

Der Knauer Multimaster wird durch eine Kombination von elektrohydraulischen und Motorantriebseinheiten angetrieben, um bei gleichzeitigem Betrieb minimale Durchlaufzeiten zu erreichen. Die verwindungsarme und vibrationsbeständige Rahmenkonstruktion basiert auf der langjährigen Erfahrung von Knauer in der Fertigung von Steinformmaschinen. Das Herz der Maschine ist das Vibrationssystem: zum einen der verwindungssteife Rütteltisch mit einem synchronisierten Mittelfrequenzrüttler und zwei an der Unterseite befestigten Motoren, die eine vertikal gerichtete Schwingung erzeugen, und zum anderen ein am Stempel montierter Hochfrequenz-Auflastrüttler. Im Wesentlichen sind die Rüttler am Tisch und am Stempel vom gleichen Typ, aber die Einstellung der Frequenz und die Zentrifugalkraft sind unterschiedlich. Die Kombination der unterschiedlichen Frequenzen der Rüttler am Rütteltisch und am Stempel erzielt beste Ergebnisse für höchstmögliche Verdichtung.

Vollautomatischer Produktionsablauf

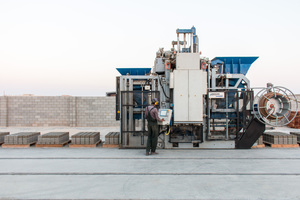

Der Produktionsablauf erfolgt vollautomatisch. Alle individuellen Maschinenfunktionen können auch manuell betätigt werden. Die manuelle Steuerung wird gebraucht, um die optimalen Werte für alle verschiedenen Funktionen der Maschine zu bestimmen, die dann in die automatische Programmsteuerung integriert werden. Durch Drücken der Taste Automatik wird die vollautomatische Produktion eingeleitet und ein Bediener reicht aus, um die Maschine zu überwachen und zu beschicken.

Produktivität und Rentabilität einer Steinform-Anlage hängen von der Wahl der richtigen Maschine ab. Hier die wichtigsten Faktoren:

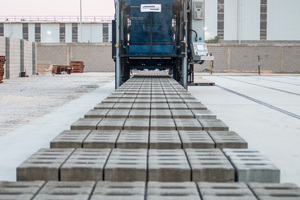

Platzbedarf: Eine Spurlänge von 110 m ist für eine achtstündige Produktion von Pflastersteinen erforderlich. Die Maschine wird entweder beschickt durch eine Monoschiene, einen trilateralen Betonlader oder einen Gabelstapler mit Silo.

Zykluszeiten: Die Zykluszeit schwankt bei Pflastersteinen zwischen 25-35 Sekunden pro Zyklus in Abhängigkeit von der Zusammensetzung und Struktur des Ausgangsmaterials und zwischen 35-45 Sekunden pro Zyklus, wenn eine Vorsatzbetonmischung (eine zweite Schicht aus Feinbeton) zugegeben wird.

Grundausführung des Multimaster

Die Maschine besteht aus einer verwindungssteifen Konstruktion in geschweißter Ausführung, einem Stempelhubwerk mit zwei Säulen (synchronisiert durch Zahnstangen vorn und hinten, angetrieben über zwei Hydraulikzylinder), einem Formhubwerk mit vier Säulen (synchronisiert durch Zahnstange, angetrieben über zwei Hydraulikzylinder), einem durch Elektromotor angetriebenen Fahrwerk und hydraulischer Stempel-/Rahmen- sowie Formverriegelung.

Schneller und einfacher Formwechsel sowie Anpassung an eine neue Steinhöhe sind problemlos möglich, außerdem bietet die Maschine einen einfachen Zugang für Reinigung und Instandhaltung. Darüber hinaus sind alle beweglichen Teile verschleißfest ausgeführt.

Die nebenstehende Tabelle zeigt die zu erwartenden Tagesleistungen des Knauer Multimaster für unterschiedliche Produkte pro Acht-Stunden-Schicht. Ausgegangen wird von einer konstanten Materialzufuhr ohne Ausfallzeiten.
