Optimierte Verbindung zwischen Stahl und Beton
Anschlusselemente für Stahlträger an Stahlbetonbauteile sollen leicht zu montieren und exakt zu fixieren sein. Zugleich müssen die Wärmebrücken für die unterschiedlichen Beanspruchungen und Laststufen minimiert werden. Die neuen Isopro Wärmedämmelemente für frei auskragende und unterstützte Träger sind die Antwort der H-Bau Technik GmbH, Klettgau, auf die aktuellen Herausforderungen aus Tragwerksplanung und Bauausführung.
Die allgemeine bauaufsichtliche Zulassung Z-15.7-313 für die Anschlüsse Isopro Typ SBM und SBQ wurde durch das Deutsche Institut für Bautechnik, Berlin, am 21. Mai 2014 erteilt. Damit stehen ab sofort Planern und auch Ausführenden neuartige Wärmedämmelemente zur Verfügung, die Maßtoleranzen von vornherein berücksichtigen und durch eine neu entwickelte Justierplatte ausgleichen.
Tragfähig und EnEV-konform

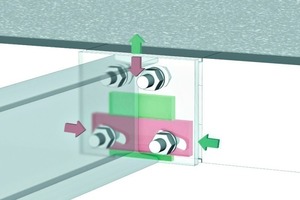

Der Isopro Typ SBM verbindet frei auskragende Stahlkonstruktionen statisch mit Betonbauteilen. Je nach Typ werden sowohl positive und negative Biegemomente und Querkräfte als auch Horizontalkräfte übertragen. Bei gelenkig gelagerten Anschlusskonstruktionen, also unterstützten Stahlträgern überträgt der Anschluss hingegen ausschließlich positive Querkräfte und Horizontalkräfte.
Die geprüften Elemente zeichnen sich nicht nur durch ihre hohe Tragfähigkeit aus, sondern entsprechen auch den strengen Wärmeschutzanforderungen nach DIN 4108-2 und der aktuellen Energieeinsparverordnung. Die Elemente bestehen aus einem 80 mm starken EPS-Dämmkörper mit der geringen Wärmeleitfähigkeit von l=0,031 W/mK.
Anwenderfreundliche Montage

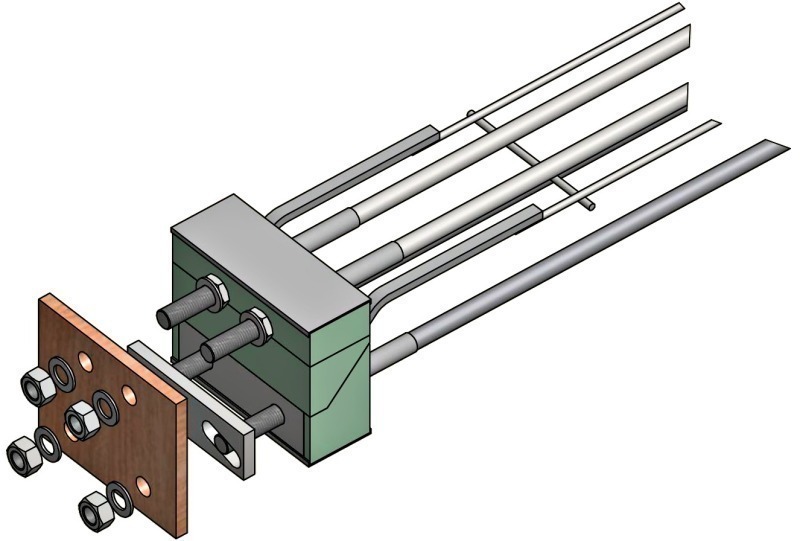

Bei der Produktentwicklung wurde größten Wert auf eine anwenderfreundliche Montage gelegt, da die bauseitigen Kopfplatten einfach auf die Elemente aufgesteckt und verschraubt werden können. Höhentoleranzen zwischen Betondecke und gewünschter Trägeranordnung können über Langlöcher stufenlos ausgeglichen werden.
Diese Lösung findet sich in allen Ausführungen der Isopro Wärmedämmelemente Typ SBM und SBQ wieder. Beide Typen sind in Höhen zwischen 180 und 280 mm lieferbar.
