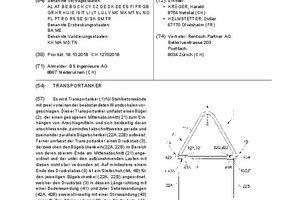

Transport anchor

(11) EP003640410A1

(22) 16.10.2019

(43) 22.04.2020 Patentblatt 2020/17

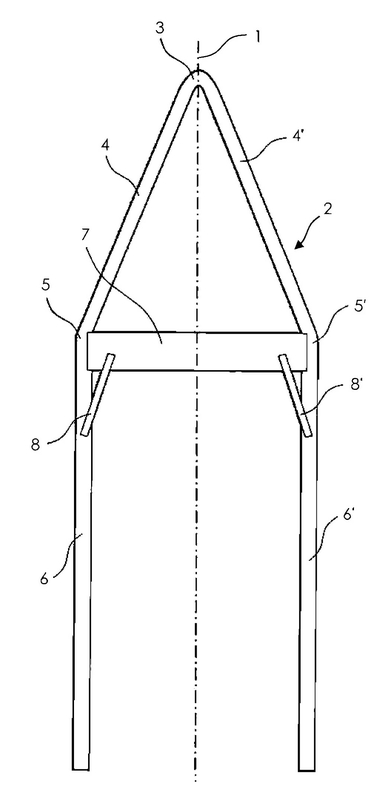

(57) Es wird Transportanker (1) für Stahlbetonwände mit zwei voneinander beabstandeten Wandschalen vor­geschlagen. Dieser Transportanker umfasst einen Bügel (2), der einen gebogenen Mittenabschnitt (21) zum Ein­hängen von Anschlagmitteln und sich beidseitig daran anschliessende, zumindest abschnittsweise gerade und zueinander parallele Bügelschenkel (22A, 22B) aufweist. Ferner umfasst der Transportanker einen Druckstab (3), der zwischen den Bügel-
schenkeln (22A, 22B) im Bereich von deren oberem Ende am Mittenabschnitt (21) ange­ordnet und der unter den aufzunehmenden Lasten mit diesen nicht starr verbunden ist. Auf mindestens einem Ende des Druckstabes (3) ist ein Gleitschuh (4A, 4B) für den jeweiligen Bügelschenkel (22A, 22B) angeordnet, welcher den Druckstab (3) in dessen Längsrichtung mit einer Bodenwandung (41) und zwei Seitenwandungen (42A, 42B) sowie stirnseitig mit einer Stirnwandung (43) umgreift. Die Stirnwandung (43) des Gleitschuhs (4A, 4B) ist gegenüber dem jeweiligen Bügelschenkel (22A, 22B) als Gleitfläche (F) für diesen ausgebildet. Die Sei­tenwandungen (42A, 42B) des Gleitschuhs (4A, 4B) er­strecken sich über das Ende des Druckstabes (3) hinaus und sind dort als Seitenführungen für den jeweiligen Bü­gelschenkel (22A, 22B) in dessen Längsrichtung ausge­bildet.

(71) BS Ingenieure AG, 8867 Niederurnen (CH)
