Device for fixing a pipe to a mould for the production of a concrete component

(10) DE202024106169U1

(22) 28.10.2024

(43) 09.01.2025

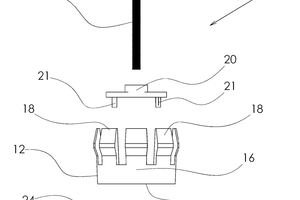

(57) Vorrichtung zur Fixierung (10) auf einem ebenen Bestandteil einer Schalung zur Herstellung eines Betonbauteils und zum Befestigen eines Rohrs auf dem Bestandteil der Schalung, wobei das Rohr eine Innenwandung und einen Innendurchmesser aufweist, wobei die Vorrichtung (10) einen Rohrhalter (12) mit einem Boden (14) und zumindest zwei federnd mit dem Boden (14) oder mit einem vom Boden (14) abstehenden Rand (16) verbundene Klemmmittel (18) umfasst, wobei der maximale Durchmesser des Bodens (14) oder des Bodens (14) mit dem Rand (16) geringer ist als ein Innendurchmesser des Rohrs, wobei die Klemmmittel (18) in einem Winkel zwischen 80° und 100° zum Boden (14) vom Boden (14) oder vom Rand (16) so abstehen, dass das Rohr über die Klemmmittel (18) und den Boden (14) oder die Klemmmittel (18), den Rand (16) und den Boden (14) gestülpt werden kann, wobei die Klemmmittel (18) bei übergestülptem Rohr aufgrund ihrer federnden Verbindung ...

(71) Mastertec GmbH & Co. KG, DE
