Anlage zur Herstellung eines, vorzugsweise
flächigen, Betonfertigteilelements
(10) WO 2022/034185 A2
(22) 12.08.2022
(43) 17.02.2022

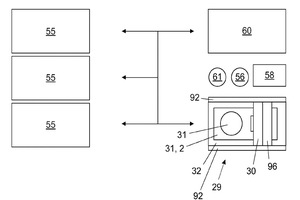

(57) Anlage (53) zur Herstellung eines, vorzugsweise flächigen, Betonfertigbauelements (54), umfassend mehrere Stationen, die von wenigstens einer Produktionspalette (32), insbesondere umlaufend, durchlaufen werden kann, wobei die Anlage (53) wenigstens ein Transportsystem, mit welchem die wenigstens eine Produktionspalette (32) durch die Anlage (53) transportierbar ist, umfasst, wobei die Anlage (53) weiterhin umfasst
- wenigstens eine 3D-Druckstation (29) mit wenigstens einer Schichtablagevorrichtung (30) zur schichtweisen Ablage wenigstens eines partikelförmigen Zuschlagstoffs (31) auf der wenigstens einen Produktionspalette (32) und wenigstens einem Druckkopf (1) zur gesteuerten Abgabe wenigstens eines Wasser-Bindemittel-Gemischs (2), umfassend Wasser und wenigstens ein hydraulisches Bindemittel, insbesondere ein zementöses Bindemittel, an wenigstens einem örtlich vorbestimmten Bereich (33) der Produktionspalette (32) und/oder einer von der wenigstens einen Schichtablagevorrichtung (30) auf der Produktionspalette (32) abgelegten Schicht (34, 35, 36) des wenigstens einen Zuschlagstoffs (31),
- wenigstens eine Speichervorrichtung (56), in welcher der wenigstens eine partikelförmige Zuschlagstoff (31) speicherbar ist,
- wenigstens eine Fördervorrichtung (57), mit welcher der wenigstens eine in der wenigstens einen Speichervorrichtung (56) gespeicherte partikelförmige Zuschlagstoff (31) zur wenigstens einen Schichtablagevorrichtung (30) der wenigstens eine 3D-Druckstation (29) beförderbar ist,
- wenigstens eine Mischvorrichtung (58), mit welcher das wenigstens eine Wasser- Bindemittel-Gemisch (2) bereitstellbar ist
- wenigstens eine Zuführvorrichtung (59), mit welcher das wenigstens eine von der wenigstens einen Mischvorrichtung (58) bereitgestellte wenigstens eine Wasser- Bindemittel-Gemisch (2) dem wenigstens einen Druckkopf (1) der wenigstens einen 3D-Druckstation (29) zuführbar ist, und
- wenigstens eine Entpackungsstation (60), in welcher ein in der wenigstens einen 3D-Druckstation (29) auf der wenigstens einen Produktionspalette (32) gedrucktes Betonfertigbauelement (54) von einem nichtgebundenen partikelförmigen Zuschlagstoff (31) entpackbar ist.
(71) Anmelder: Progress Maschinen & Automation AG [IT/IT];
Julius-Durst-Straße 100, 39042 Brixen (IT).
