Betonsteinfertiger

Kenngrößen zur Beschreibung der dynamischen Eigenschaften von Unterlagsplatten

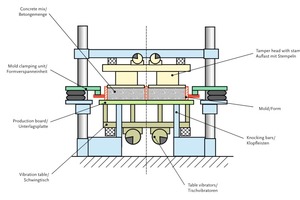

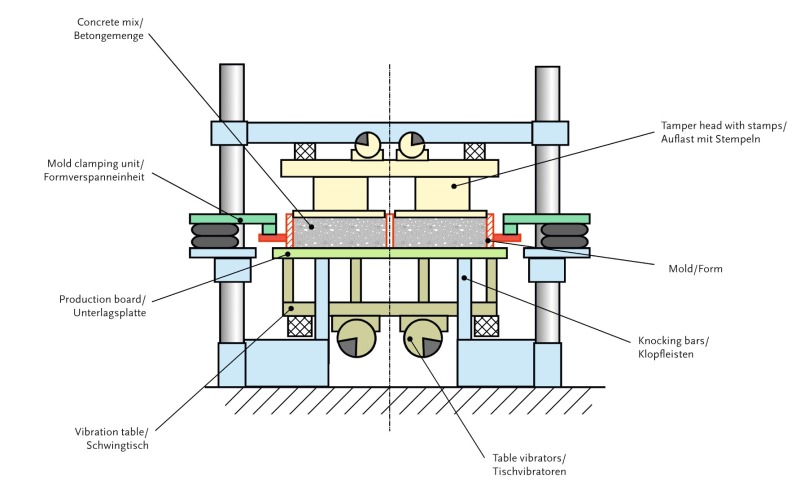

Abb. 1 Vibrationsverband eines Betonsteinfertigers (Schema)

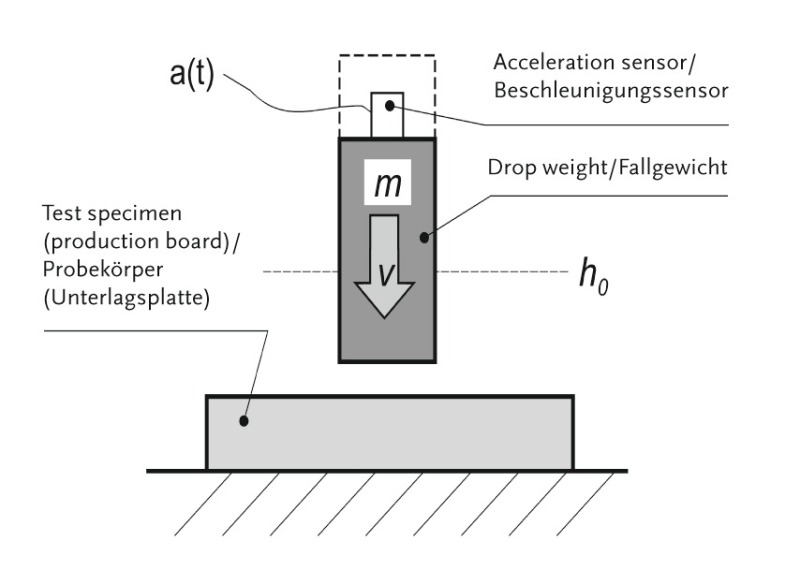

Abb. 2 Versuchsaufbau und Messgrößen zur Kenngrößenbestimmung nach Lösungsansatz 1.

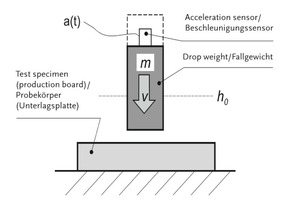

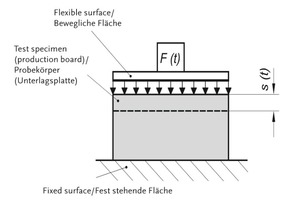

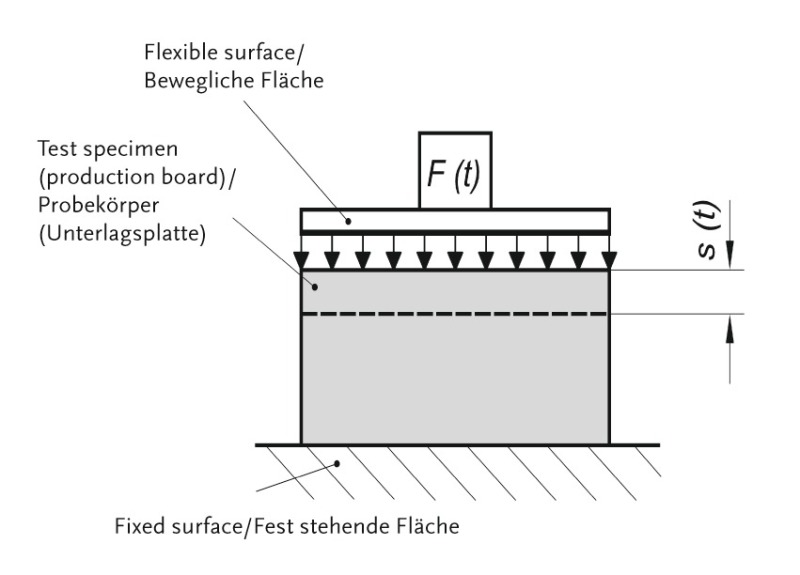

Abb. 3 Prinzipskizze der Prüfvorrichtung nach Lösungsansatz 2.

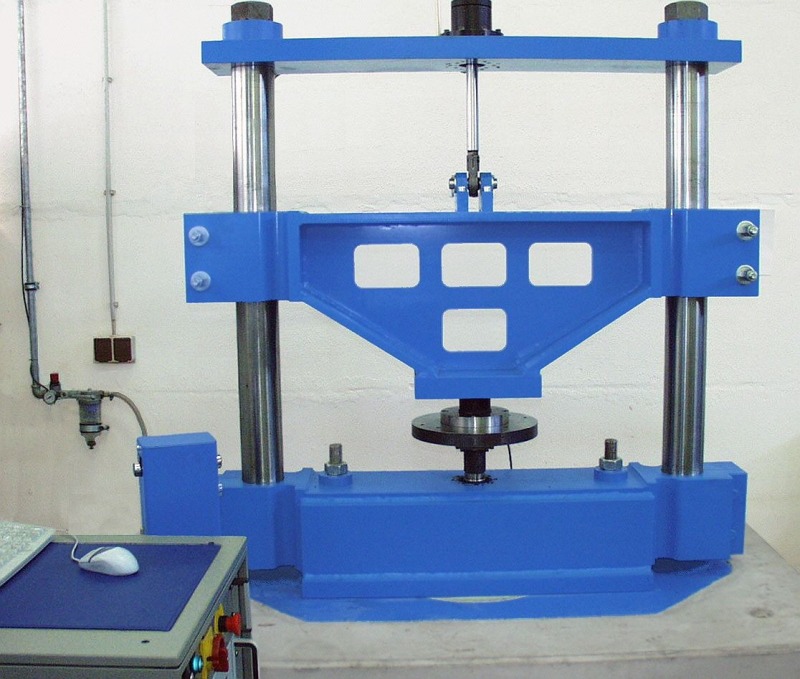

Abb. 4 Ansicht der kleintechnischen Messeinrichtung „Prüfzange“.

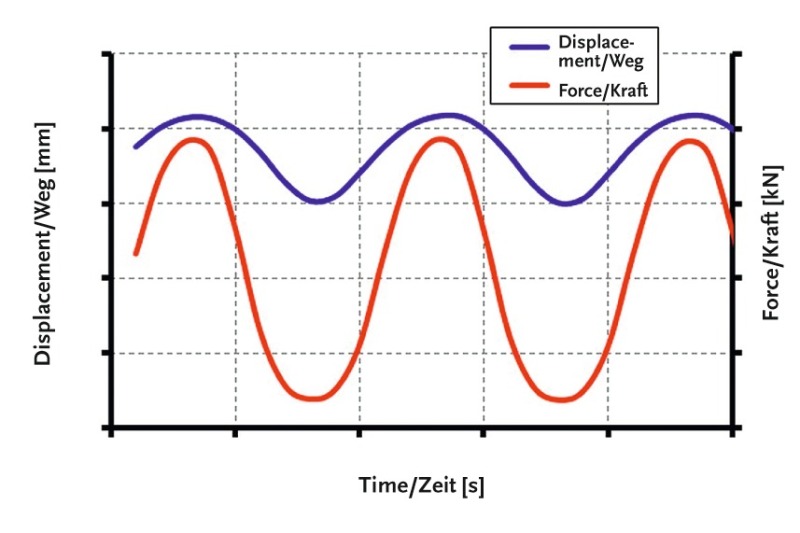

Abb. 5 Primärdaten der Messeinrichtung „Prüfzange“, Kraft-Zeit-Verlauf (blau), Verformung-Zeit-Verlauf (rot).

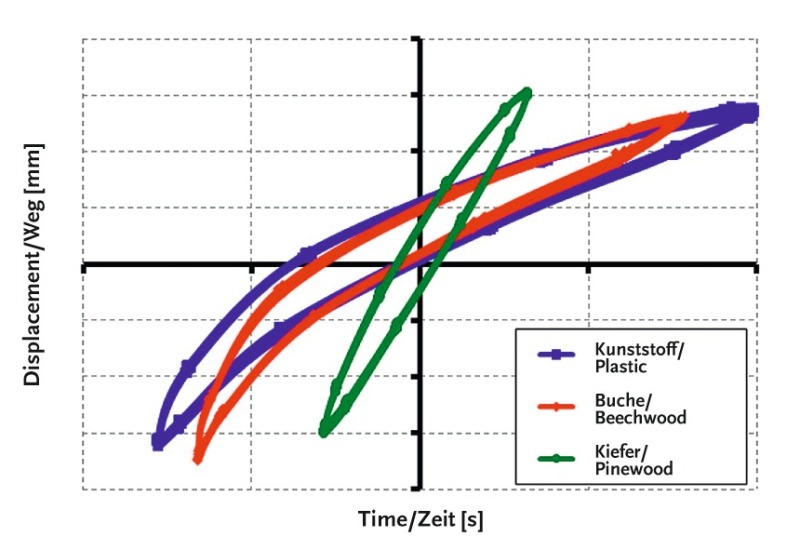

Abb. 6 Kraft-Verformungs-Funktion verschiedener Unterlags-
plattenwerkstoffe.

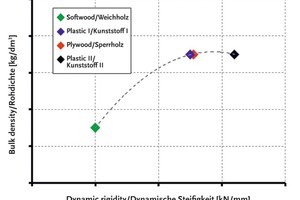

Abb. 7 Ermittlung des Zusammenhangs zwischen der gemessenen Steifigkeit der Unterlagsplatte und der zu erwartenden Verdichtungswirkung (Rohdichte) bei identischen Maschinen-
einstellungen.

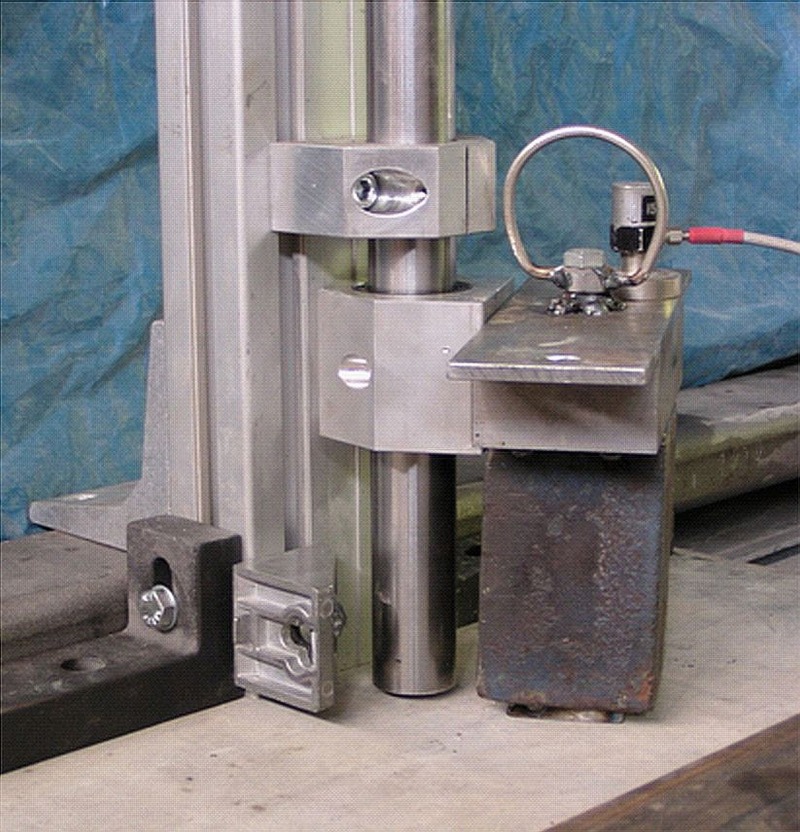

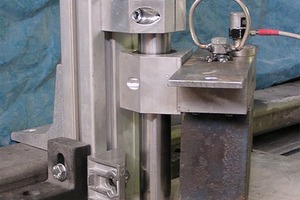

Abb. 8 Ansicht der kleintechnischen Messeinrichtung „Fallhammer“.

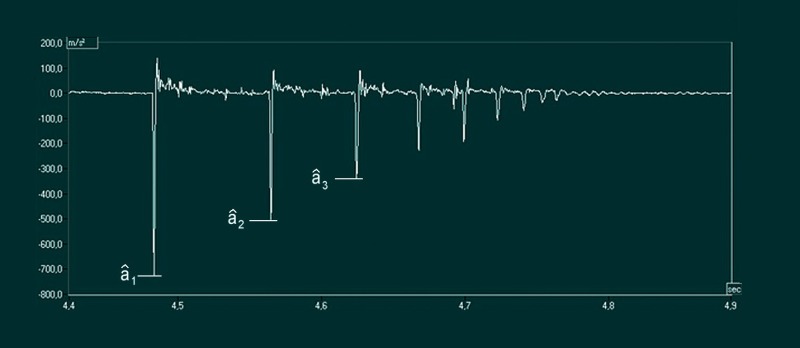

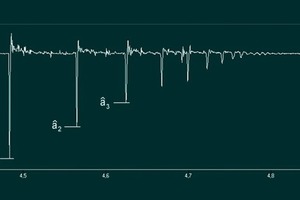

Abb. 9 Zeitverlauf der Beschleunigung (Messbeispiel).

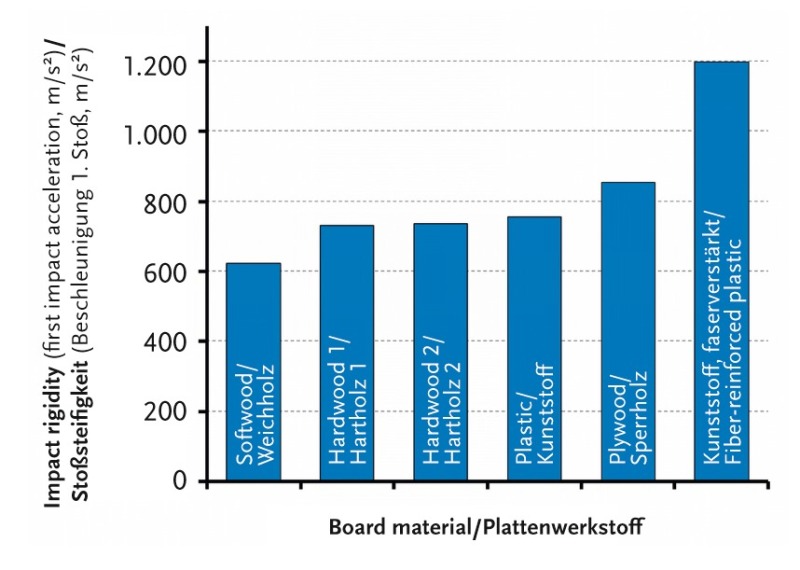

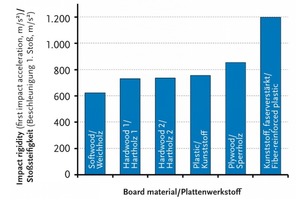

Abb. 10 Stoßsteifigkeiten S_K von untersuchten Unterlagsplatten.

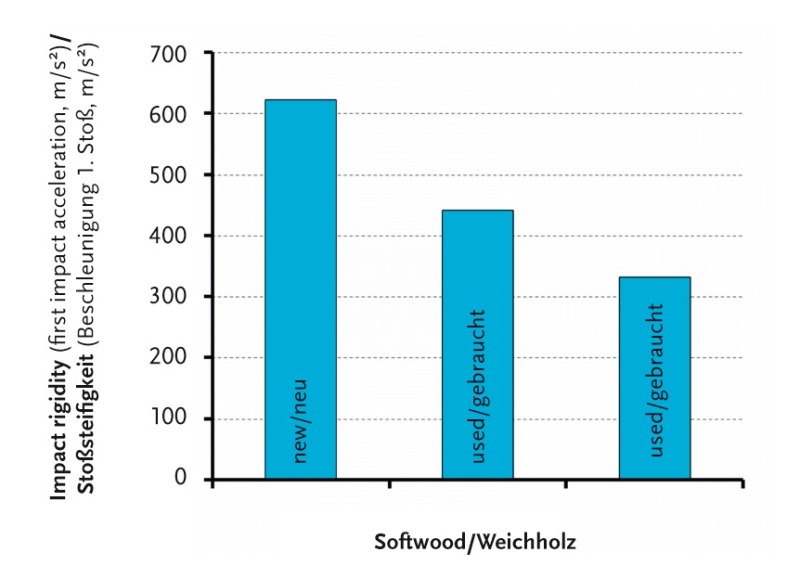

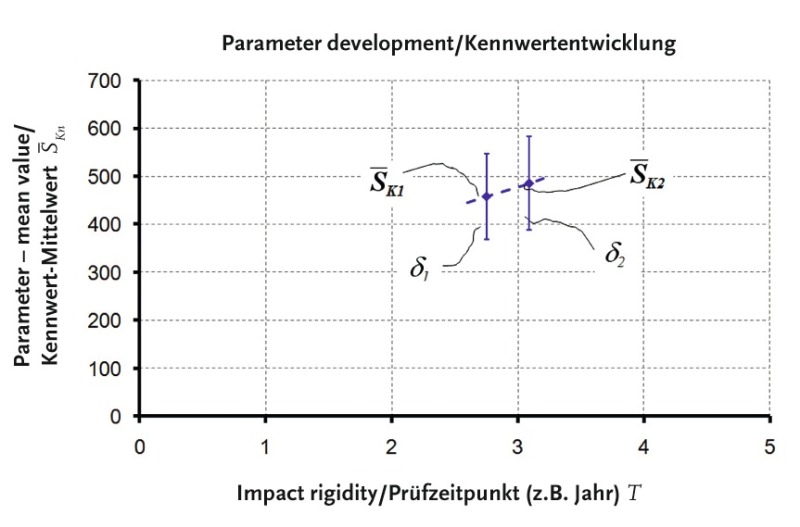

Abb. 11 Entwicklung der Stoßsteifigkeit S_Küber die Nutzungsdauer
(Beispiel Weichholzplatten).

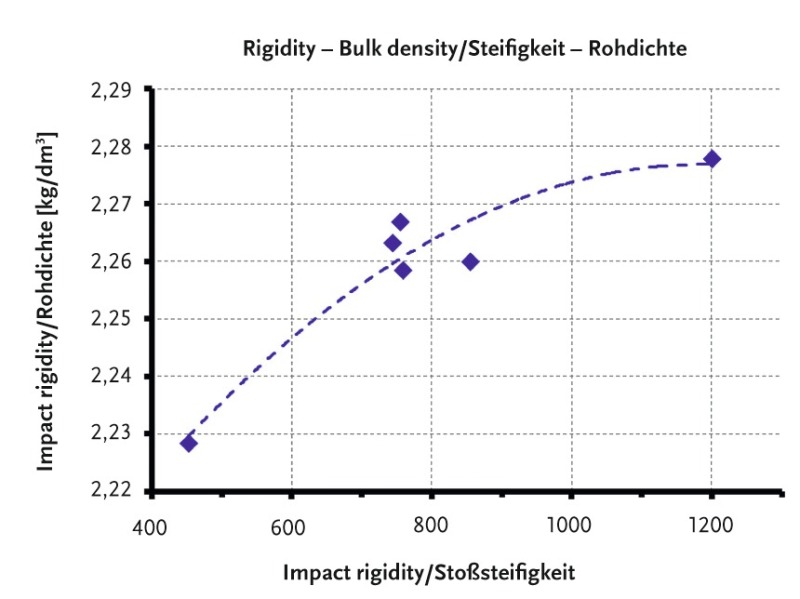

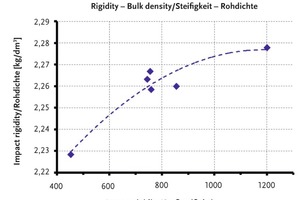

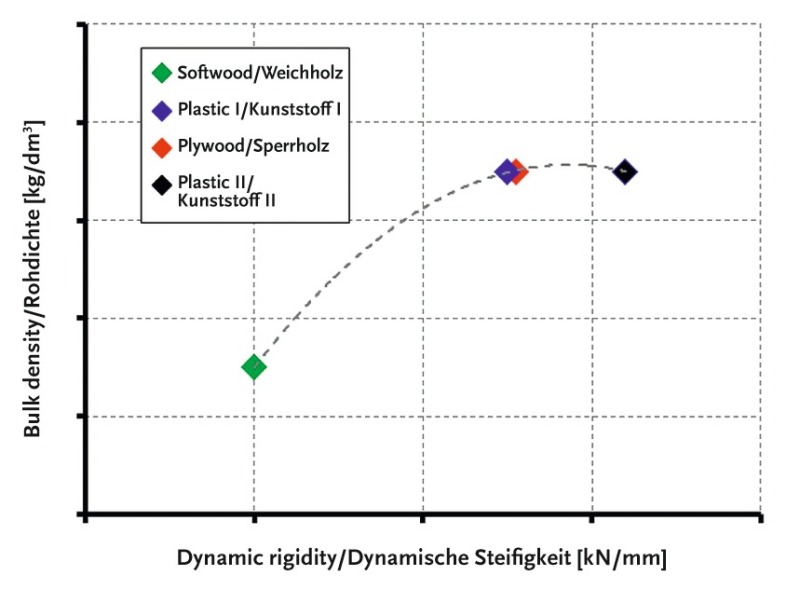

Abb. 12 Zusammenhang zwischen Stoßsteifigkeit S_K der Unterlagsplatte und der zu erwartenden Verdichtungswirkung (Rohdichte).

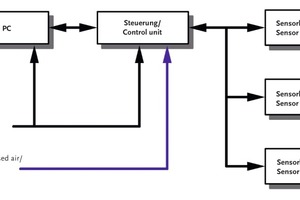

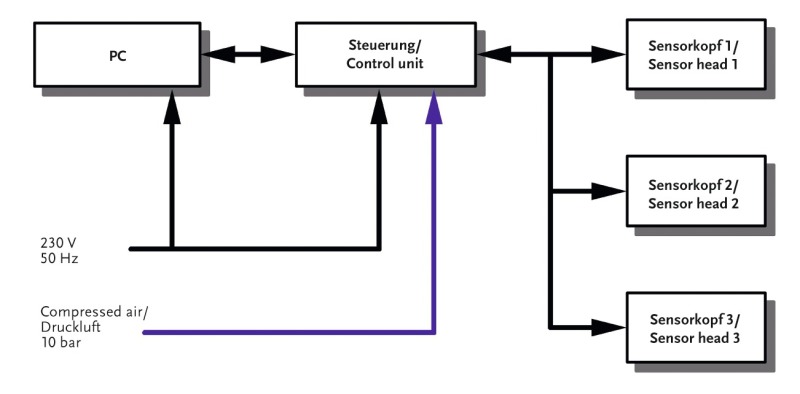

Abb. 13 Blockschaltbild des Maßsystems.

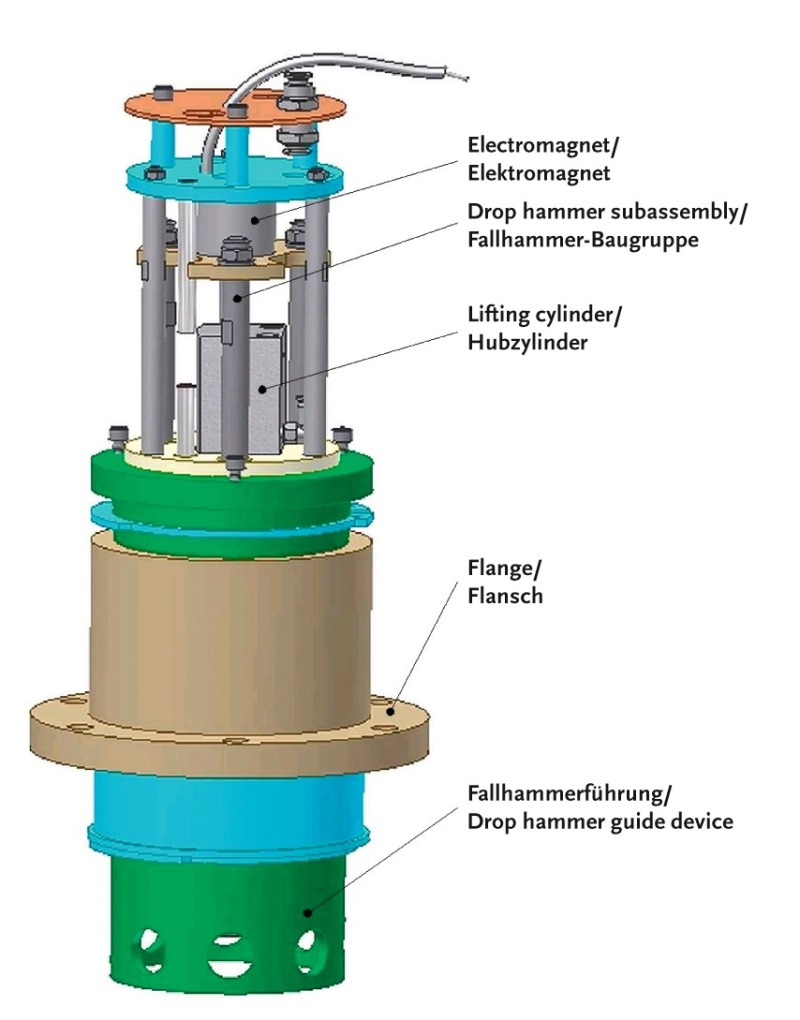

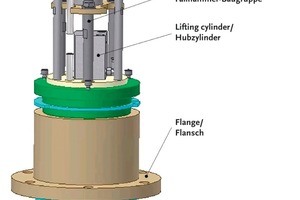

Abb. 14 CAD-Modell des Sensorkopfes.

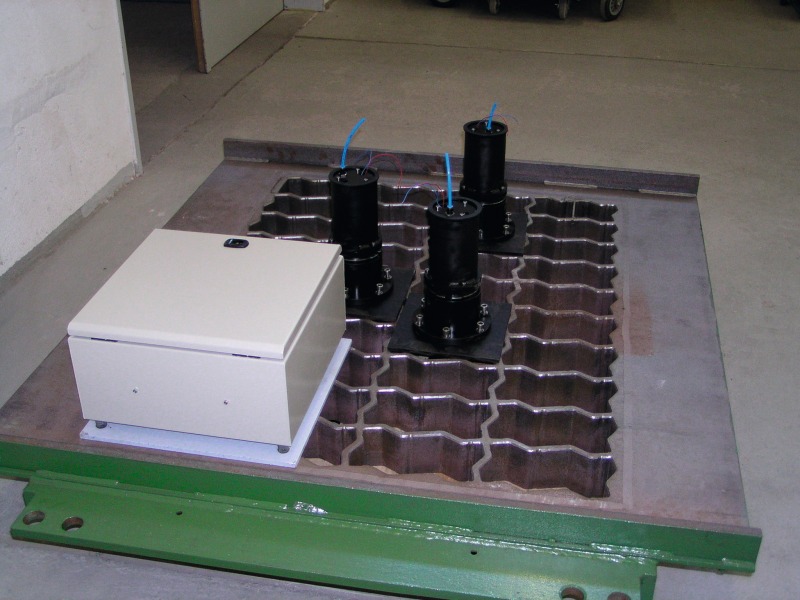

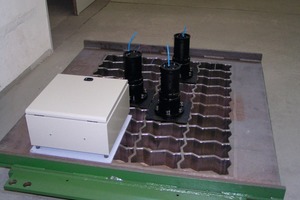

Abb. 15 Ansicht des Messsystems auf einer Steinform.

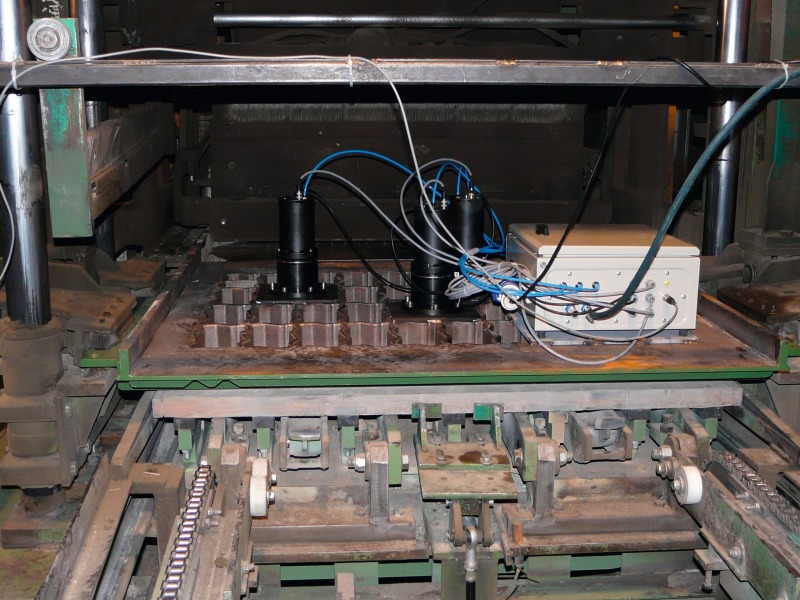

Abb. 16 Messsystem im Betonsteinfertiger.

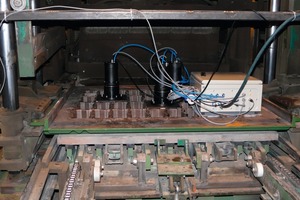

Abb. 17 Messsystem im
Betonsteinfertiger.

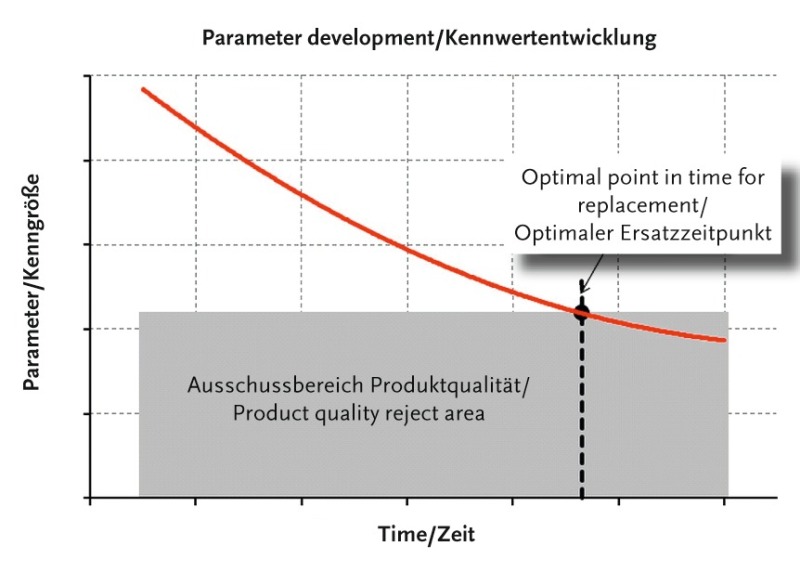

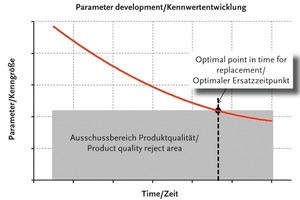

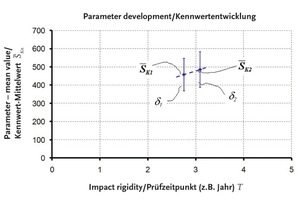

Abb. 18 Kennwertentwicklung (Annahme eines qualitativen Verlaufes).

Dr. Ulrich Palzer
Seit 07/2007 Institutsdirektor des IFF Weimar e. V. ;
Seit 1995 Geschäftsführer der PBM Projektbau- und Bau-
management GmbH, Weimar - Tätigkeit als Bau- und Projektleiter bei Großprojekten;
1990-1995 Geschäftsführer der Ritter Gruppe Erfurt;
1990 Promotion;
1984-1989 wissenschaft-
licher Assistent
1979-1984 Studium der Baustoffverfahrenstechnik an der Hochschule für Architektur und Bauwesen Weimar, heutige Bauhaus-Universität Weimar (BUW)
Fachrichtung Silikattechnik

kontakt@iff-weimar.de

Dipl.-Ing. Jürgen Martin
Seit 04/2006 stellvertretender Leiter des Forschungsbereiches Fertigteiltechnik am Institut für Fertigteiltechnik und Fertigbau Weimar e. V. mit den Arbeitsschwerpunkten: Konstruktion und Auslegung von Maschinen für die Herstellung von Bauelementen, insbesondere von Vibrationsformen und Erregersystemen
Seit 1997 am Institut für Fertigteiltechnik und Fertigbau Weimar e. V. tätig
1975 bis 1979 Studium Elektronik-Technologie und Feingerätetechnik, Fachrichtung Gerätetechnik, an der Technischen Universität Dresden

 Der Hauptanteil der in Deutschland und Europa gefertigten Betonwaren wird in sogenannten Brettfertigern produziert. Dabei handelt es sich um Betonsteinfertiger, die die Produkte unmittelbar auf Unterlagsplatten (Brettern) formen und verdichten (Abb. 1). Auf diesen Platten werden die Produkte außerdem transportiert und bis zum Stapeln der Produktlagen in Hochregalen gelagert.

Die Formgebung und Verdichtung des Betongemenges erfolgt in der Regel durch das sehr intensive Schockvibrationsverfahren. Dabei werden durch koordinierte Bewegungen von Baugruppen des Fertigungssystems (den Arbeitsmassen) periodische Stoßvorgänge bestimmter Intensität erzeugt, die über die formgebende Baugruppe in das zu verdichtende Betongemenge eingeleitet werden. Die Unterlagsplatten gehören zu den Arbeitsmassen des Vibrationsverbandes eines Betonsteinfertigers.

Der Vibrationsverband ist ein komplexes Schwingungssystem, dessen Auslegung für die erreichbare Qualität der Betonwaren von...
