Historisches Bauen mit modernen Werkzeugen

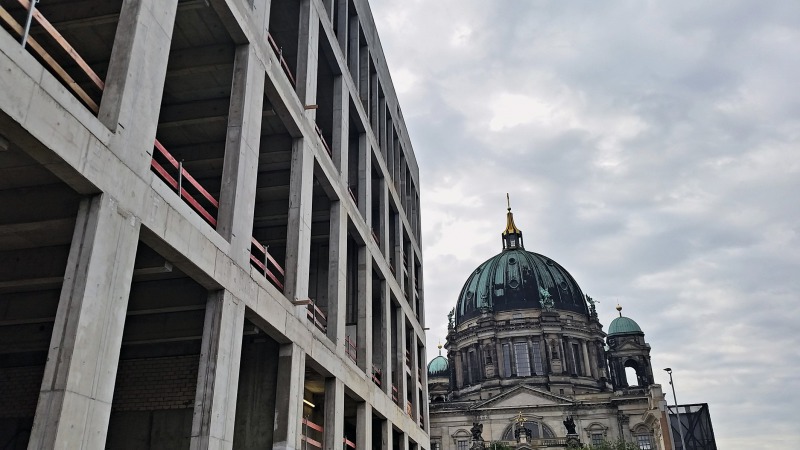

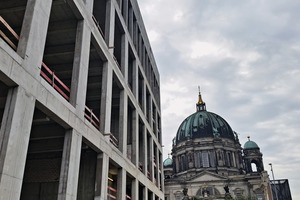

Das Ingenieurbüro Bau-Consult Hermsdorf GmbH war verantwortlich für die Fertigteil­planung der modernen Fassade des neuen Berliner Stadtschlosses. Für diese komplexe Aufgabe mit hohem gestalterischem Anspruch setzte das Unternehmen auf die BIM-Software Tekla Structures in Kombination mit Trimble Sketch­Up.

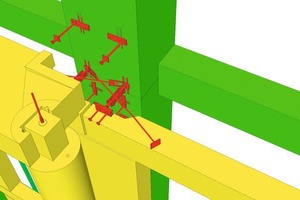

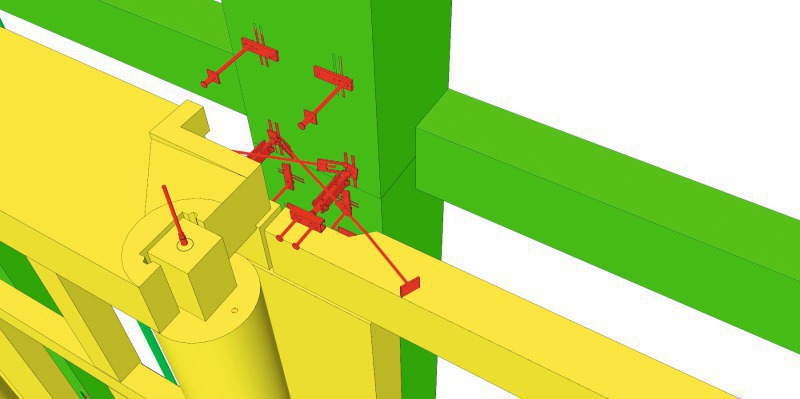

Trimble SketchUp wurde dabei genutzt, um Teile, die zu einer Baugruppe gehören, in einem Item zusammenzufassen. Dieses Item kann dann als ein unveränderliches Objekt in das Tekla-Structures-Modell übernommen werden. Durch die Gruppierung reduziert sich die Anzahl der Objekte, die von der Modelldatenbank in Tekla Structures verwaltet werden müssen. Das führt zu einer großen Zeitersparnis beim Umgang mit dem Modell.

90 % der Objekte im
BIM‑­Modell eingespart

Bei der Fassadengestaltung des Berliner Stadtschlosses war dieses Vorgehen besonders sinnvoll, da viele Baugruppen häufig in identischer Form verwendet wurden. Dadurch sparten die Planer Zeit und vermieden gleichzeitig Fehler, die durch fehlerhaftes Kopieren und Einfügen oder die Nachbearbeitung von bereits integrierten Baugruppen entstehen können. Für das Berliner Stadtschloss erstellte BCH verschiedene Items in SketchUp, unter anderem von Einbau- und Montageteilen sowie verschiedene Geometrieformen der Fassadenelemente. Insgesamt wurden etwa 90 % der Objekte im BIM-Modell eingespart; hochgerechnet auf das Gesamtmodell sind das etwa 180.000 Tekla-Structures-Elemente. Das verschlankte die Modellgröße erheblich und vereinfachte das Modellhandling.
