Magnetschalungskomponenten für Umlaufanlage in Chile

Der chilenische Bausektor lässt aktuellen Prognosen zufolge die Rezession hinter sich. Experten schätzen den Zuwachs 2018 auf ein bis drei Prozent. Der Bausektor ist aufgrund seines Volumens, aber auch aufgrund der hohen Beschäftigtenzahl in Folge arbeitsintensiver Fertigungsmethoden ein relevanter Wirtschaftssektor. Chile hat zudem eines der höchsten Pro-Kopf-Einkommen in Südamerika – ein Faktor, der die Baubranche stimuliert, in effizienzsteigernde Bau- und Konstruktionsweisen zu investieren.

Ratec punktet bei Baumax

Baumax, ein Zusammenschluss verschiedener chilenischer Spezialisten, hat im vergangenen Jahr mit der Inbetriebnahme seiner automatisierten Umlaufanlage zur Herstellung von Stahlbetonelementen für den Wohnungs- und Industriebau einen entscheidenden Schritt in die Zukunft getan. Die Produktionsstätte ist die erste automatisierte Umlaufanlage für die Herstellung von Betonfertigteilen in Chile.

Die Schalungslösungen für die moderne Fertigungsanlage wurden von Ratec entwickelt und geliefert. Eine besondere Herausforderung war es, das Schalungskonzept auf automatisierte Prozesse abzustimmen. Zudem galt es aber auch, geeignete Vorschläge für teilweise komplexe Details des kundenseitig entwickelten Bausystems zu unterbreiten.

Entwicklung einer robotertauglichen Schalung

Zur Verbindung der Fertigteilelemente werden Seilschlaufen eingesetzt. Aus wirtschaftlichen Gründen wünschte sich der Kunde eine Alternative zu den herkömmlichen Seilschlaufenboxen. Ratec entwickelte dafür robotertaugliche Schalungen mit integrierten Seilschlaufen, aber auch Vergussnutprofile zum Aufsetzen auf Schalungen oder auf die Palette, an denen einzelne Seilschlaufenboxen individuell angebracht werden können.

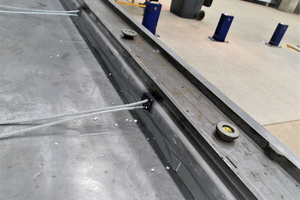

Bei der Schalung mit integrierten Seilschlaufen werden die Schlaufen mit Hilfe eines PE-Einsatzes im Schalprofil gehalten. Zum Ausschalen wird die PE-Halterung aus der Schalung gezogen, anschließend von der Schlaufe entfernt und steht dann für den nächsten Betoniervorgang wieder zur Verfügung.

Zur Realisierung von Eck-Stoß-Verbindungen im Element wurde ein magnetisches Vergussnutprofil zur Platzierung auf der Palette oder an der Schalung entwickelt. Darauf wird eine angepasste formschlüssige Magnetbox mit integrierter Schlaufe aufgesetzt. Auch die Magnetboxen lassen sich nach dem Betonieren entfernen und wiederverwenden. Im Element verbleibt nur die Seilschlaufe selbst.

Voraussetzung war die statische Zulassung der beschriebenen Verbindungslösung durch die zuständige Baubehörde, die für das konkrete Projekt erteilt wurde. Die Kosteneinsparungen bei den Seilschlaufenverbindungen helfen, die neue Schalung schnell zu refinanzieren. Die Anwendung bei anderen Projekten ist bei statischer Zulassung durch die jeweilige regionale Behörde gegeben.

Mittel- und Südamerika: Märkte mit Entwicklungspotenzial

Die Fertigteilbauweise und der Einsatz roboterunterstützter Anlagen sowie moderner Planungssoftware liegen in Chile im Trend (Quelle: GTAI). Aber auch in anderen süd- und mittelamerikanischen Baumärkten ist ein wachsendes Interesse an derartigen Lösungen zu verzeichnen. In Peru ist gibt es eine sehr hohe Nachfrage nach bezahlbarem, erdbebensicheren Wohnraum, flankiert von einem staatlichen Wohnungsbauprogramm, einer wachsenden Mittelschicht und günstigen Kreditbedingungen.

Ähnlich in Panama, einer der am schnellsten wachsenden Volkswirtschaften in der Region: Hier liegen die Treiber vor allem in der Infrastruktur, aber auch in den Wohnungsbau wird derzeit kräftig investiert. Ratec und seine Partner sind auf die spezifischen Anforderungen dieser Märkte als Entwickler wie auch als Lieferant für Systemlösungen bestens vorbereitet.
