Schalungselement zum Erzeugen einer Arbeitsfuge in einem Betonteil

(10) DE 10 2014 117 737 B4

(22) 03.12.2014

(43) 09.06.2016

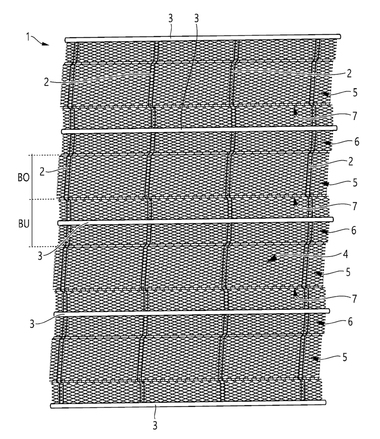

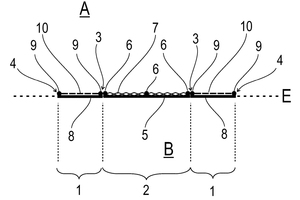

(56) Schalungselement zum Erzeugen einer Arbeitsfuge in einem Betonteil, aufweisend eine zwei seitliche Abschnitte (1) und einen zwischen den beiden seitlichen Abschnitten (1) angeordneten zentralen Abschnitt (2) umfassende Schalungswandung, wobei jeder der beiden seitlichen Abschnitte (1) eine dem zentralen Abschnitt (2) der Schalungswandung benachbarte innere Begrenzungskante (3), eine im eingebauten Zustand der Oberfläche des Betonteils zugewandte äußere Begrenzungskante (4), sowie eine obere und eine untere Begrenzungskante aufweist, wobei der zentrale Abschnitt (2) der Schalungswandung aus zumindest einer, zwischen den Quer- (5) und Längsstäben (6) einer ersten, zentralen Gittermatte angeordneten Tafel (7) aus einem durchbrochenen Metallmaterial besteht, wobei die Begrenzungskanten des zentralen Abschnitts (2) durch Quer- (5) und Längsstäbe (6) der ersten, zentralen Gittermatte gebildet sind, wobei die beiden seitlichen Abschnitte (1) aus jeweils einer aus Quer- (8) und Längsstäben (9) bestehenden zweiten, äußeren Gittermatte und jeweils einem, die Durchbrechungen der äußeren Gittermatte abdeckenden, aus einem nicht korrodierenden Material gebildeten, flächigen Schalungsmaterial (10) bestehen, wobei die inneren, äußeren, oberen und unteren Begrenzungskanten (3, 4) der seitlichen Abschnitte (1) durch Quer- (8) und Längsstäbe (9) der äußeren Gittermatten gebildet sind, wobei die beiden seitlichen Abschnitte (1) und der zentrale Abschnitt (2) miteinander fluchtend in einer Ebene (E) angeordnet sind und die beiden seitlichen Abschnitte (1) mit ihren inneren Begrenzungskanten (3) mit dem zentralen Abschnitt (2) der Schalungswandung verschweißt sind.

(73) Max Frank GmbH & Co. KG, 94339 Leiblfing [DE]
