Dübelbefestigungen in Beton: Modell zur realitätsnahen Berechnung elastischer Ankerplatten

Figure: Anchor Profi

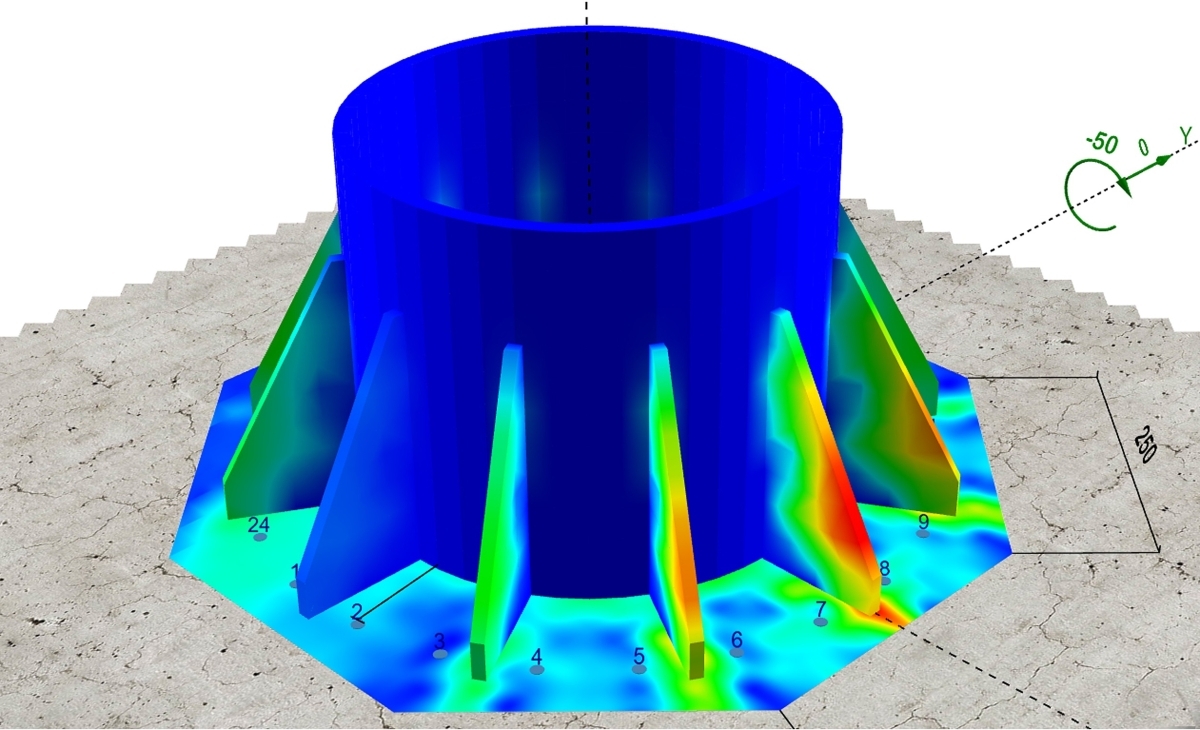

Das Softwarehaus Dr. Li Anchor Profi GmbH bietet die innovative Bemessungssoftware Anchor Profi an. Mit dem Dübelprogramm können Nutzer für Ihre Befestigungen Schwerlastdübel und Kopfbolzen von 24 verschiedenen Herstellern unabhängig bemessen, transparent vergleichen und neutral auswählen. Die Software Anchor Profi kann Dübel- und Kopfbolzenbemessungen mit beliebiger Dübelanordnung und beliebiger Ankerplattengeometrie durchführen. Mit dem Modell der elastischen Ankerplatte und mit der Steifigkeitsbedingung für starre Ankerplatte können die Sicherheitsrisiken, welche aufgrund der Annahme starrer Ankerplatte ohne Nachweis ihrer Steifigkeit bei der Ankerbemessung entstehen, vermieden werden.

Sicherheits- und Bemessungskonzepte

Sie zeichnet sich durch eine interaktive Bedienungsoberfläche und die nachvollziehbaren Ergebnisse aus. Die Bemessung basiert auf ETAG 001 Anhang C, EOTA TR029, EOTA TR061, EOTA TR045, CEN/TS 1992-4-2, Eurocode 2 Teil 4 (EN 1992-4), USA Regelung ACI 318-14, Australien Standard AS 5216 und Kanadische Regelung CSA A23.3. Zurzeit sind Daten von mehr als 265 ETAs und ESRs in der Programmdatenbank aufgenommen. Damit ist gewährleistet, dass komplexe Verankerungsprojekte unter statischer, seismischer und ermüdungsrelevanter Beanspruchung effektiv nach den europäischen und amerikanischen Sicherheits- und Bemessungskonzepten bearbeitet werden können.

Softwareupdate: Version 3.4.9

• Lastfälle können aus der Excel-Datei importiert werden.
• Speichern der Projekt-Info als Vorlage ermöglicht. Die als Vorlage gespeicherte Projekt-Info wird nach jedem Programmstart automatisch in die Projektdatei geladen.
• Nach dem Programmstart wird das Bemessungsverfahren Default auf Eurocode 2 eingestellt.
• Bei Multibemessung kann Benutzer/in auswählen, welche Anker in die Druckliste aufzunehmen.
• Ankerauswahl-Hinweise für Kopfbolzen, Schraubenanker und Schlaganker in Tooltips ergänzt.
• h_ef für dynamische Anker wird auf der Benutzer-Oberfläche sichtbar.
• Bei Überlappungsfläche bis zu 3% von Profilversteifungen werden FE-Berechnung und Ankerbemessung durchgeführt.
• Beim Ausdruck sind die Profil-Versteifungsdaten mit Diagramm veranschaulicht.
• Der Button "Benutzerdefinierte Profilmaße" wird leicht erkennbar.
• Für Verankerung mit Zugzusatzbewehrung wird die Grenze des Randabstandes zum Blow-out Nachweis von 0,5h_ef auf 2h_ef gesetzt.
• Im detaillierten Bemessungsbericht wird die Lastinteraktion bei Kombinierter Zug- und Querbeanspruchung nur für Berücksichtigung der bezogenen Anker und unter Trennung von Stahl- und Betonversagen ausgedruckt.
• Bei Ankerplattensteifigkeitsnachweis für starre Ankerplatte wird die Verteilung der Ankerplattenbiegespannung und Betondruckspannung unter der Ankerplatte im Bemessungsbericht mit Bild dargestellt.
• Das FE-Modul für Ankerplatten, Profile und Versteifungen wird in ein DLL gepackt.
• Ein Bug bei Drehung um 90° von rechteckigen Hohlprofilen ist beseitigt.
• Anker-Datenbank ist aktualisiert. Über 265 ETAs/ESRs sind im Programm. In diesem Update sind 15 neue ETAs/ESRs hinzugefügt. Dabei sind 4 dynamische Anker für ermüdungsrelevante Lasten. Über 20 ETAs/ESRs wurden aktualisiert.
• Interne Verbesserung und Optimierung.
