Modular substructure of concrete for solar panels

(10) WO2024197424A1

(22) 27.063.2024

(43) 03.10.2024

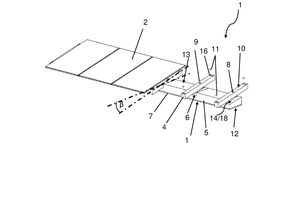

(57) Es wird eine modulare Unterkonstruktion (1) aus Beton für Solarpanels (2, 2‘) zur Aufstellung auf einem Flachdach (3) beschrieben, welche mehrere Querbalken (4, 4‘) umfasst, wobei die Querbalken (4, 4‘) jeweils eine Montagefläche (10) zur Befestigung der Solarpanels (2. 2‘) aufweisen, und wobei die Montagefläche (10) einen Neigungswinkel gegenüber der Waagrechten aufweist, welcher dem Neigungswinkel der Solarpanels (2, 2‘) entspricht. Die Unterkonstruktion (1) weist einen längsgerichteten Zentralbalken (5) mit einer Unterseite (12) und einer Oberseite (13) auf, wobei die Unterseite (12) des Zentralbalkens (5) als eine ebene Fläche (19) ausgebildet ist zur Auflage auf einem Flachdach (3), wobei der eine Zentralbalken (5) die mehreren Querbalken (4) miteinander verbindet und auf der Oberseite (13) mehrere Nuten (6, 6‘) und/oder Auflageflächen (18) zur Aufnahme der Querbalken (4, 4‘) aufweist, so dass die Querbalken (4, 4‘) formschlüssig in den Nuten (6, 6‘) eingelegt und/oder auf den Auflageflächen (18) aufliegend gelagert sind und am Zentralbalken (5) befestigt sind. Der Zentralbalken (5) und die Querbalken (4, 4‘) sind aus Leichtbeton.

(71) ICSC GmbH, CH
