3D-textilbewehrte Betonfassadenelemente in nur 3 cm Stärke

Eine Innovation für die Textilbewehrung von Betonfassadenplatten hat die Firma V. Fraas Solutions in Textile entwickelt und in Architekturbetonfassaden von Hering Bau integriert. An der Fassade eines Neubaus der Technischen Universität Dresden kommen diese 3D-textilbewehrten Fassadenplatten betoShell®BIG von Hering Bau mit integriertem SITgrid® von V. Fraas erstmalig zum Einsatz. Hier wurden 530 Fassadenelemente in Abmessungen bis 1,30 x 2,00 m und einer Stärke von nur 3 cm montiert. 1.070 Quadratmeter Fassade wurden so gestaltet.

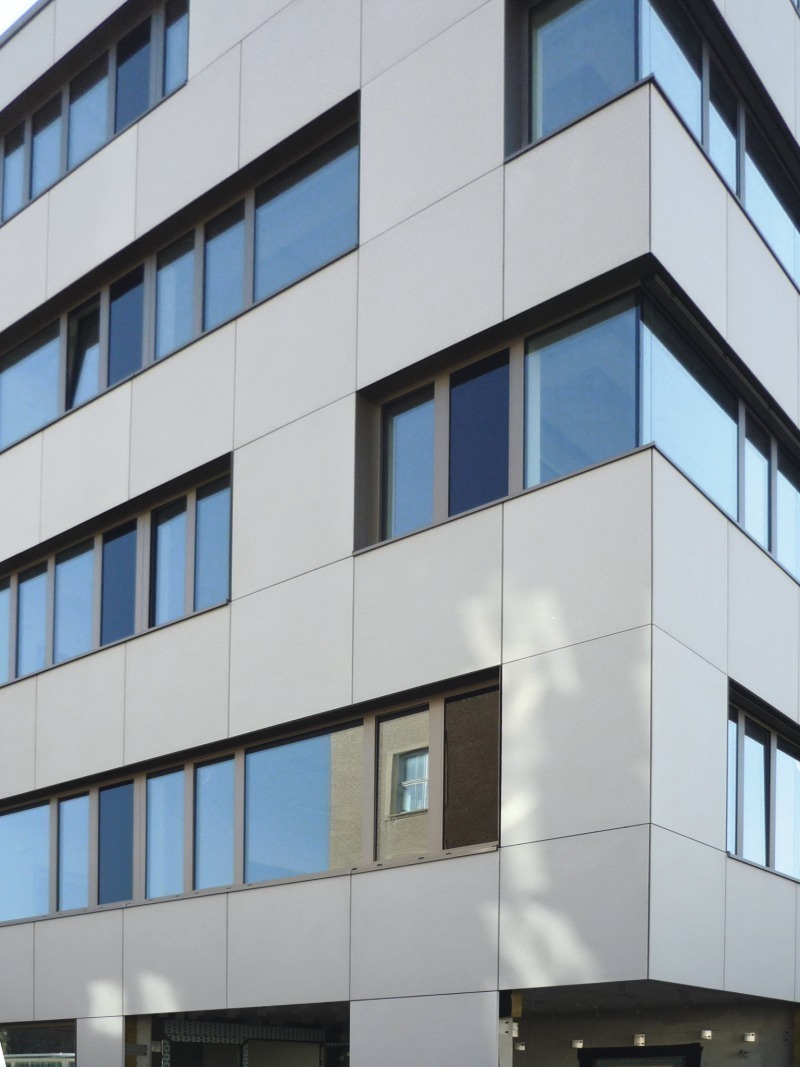

Der Neubau des Institutsgebäudes der Fakultät Bauingenieurwesen an der Technischen Universität Dresden sollte in der Außengestaltung die Nutzung des Gebäudes widerspiegeln. Da das Gebäude vom Institut für Baustoffkunde bezogen wird, sollte ein besonders innovativer Werkstoff für die Fassadengestaltung gewählt werden. So planten Schubert Horst Architekten aus Dresden eine weiß eingefärbte, vorgehängte, 3-D-textilbewehrte Betonfassade mit abgesäuerter Oberfläche aus betoShell-BIG-Elementen mit integriertem SITgrid und machten damit das Gebäude zum Pilotprojekt für diesen innovativen Architekturbeton. betoShell-BIG mit integriertem SITgrid besitzt die allgemeine bauaufsichtliche Zulassung vom Deutschen Institut für Bautechnik.

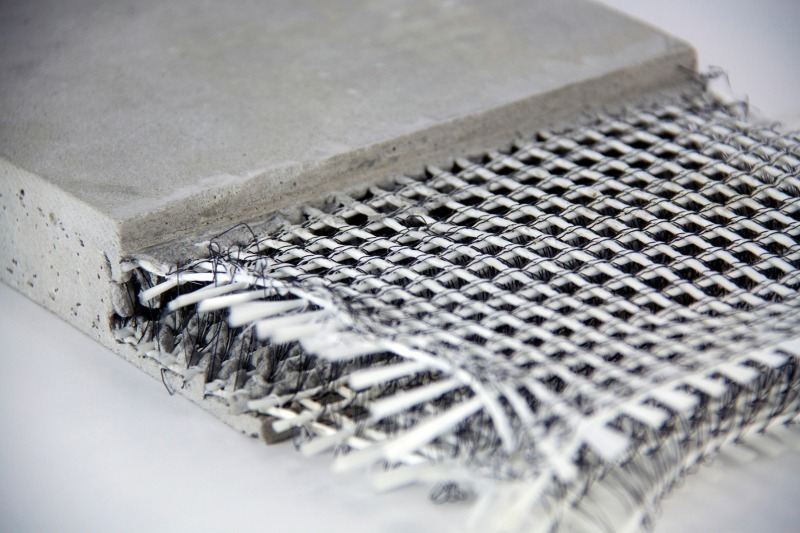

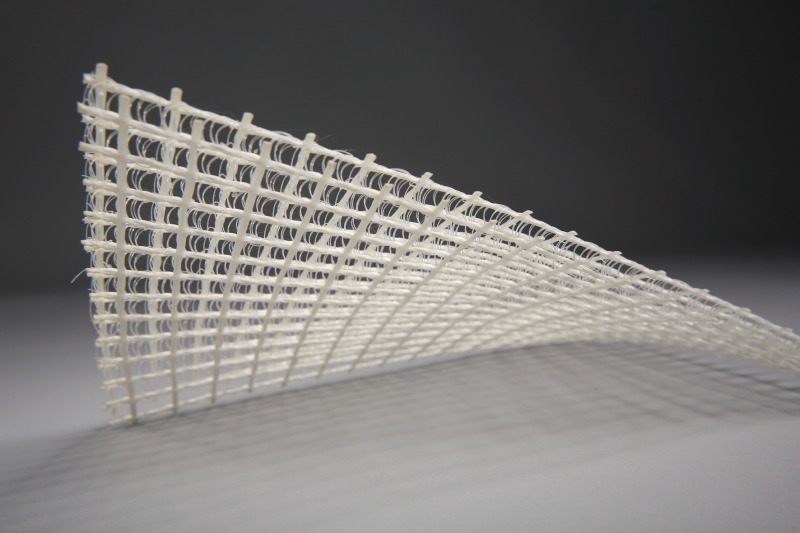

Das besondere des neuen Fassadensystems ist die Bewehrung in Form eines 3-D-Textils. Sie besteht aus zwei Textillagen im Abstand von 10 mm, die durch sogenannte Polfäden drucksteif miteinander verbunden sind. 3-D-Textilien zeichnen sich im Verbund mit Materialien wie Beton oder Kunststoff durch enorme Tragfähigkeit bei äußerst geringem Eigengewicht aus. Der Firma V. Fraas Solutions in Textile ist es gelungen, eine Fertigungsstraße zu entwickeln, mit der diese 3-D-Textilbewehrungen erstmals in großen Abmessungen hergestellt werden können. Damit ist es möglich geworden, schlanke und leichte Betonfassadenplatten in großen Abmessungen von bis zu 1,20 x 2,40 m zu produzieren. Zum Vergleich: Eine mit Stahl bewehrte Fassadenplatte vergleichbarer Größe müsste aufgrund des Korrosionsschutzes eine Dicke von mindestens 80 mm haben. Die Vorteile eines dünneren und leichteren Wandaufbaus mit textilbewehrten Betonelementen sind vielfältig. Zum einen kann eine stärkere Dämmung eingesetzt werden, ohne dass sich die gesamte Gebäudehülle zu stark verdickt. Zum anderen lässt die dünnere Gesamtwandstärke größere Innenräume zu. Das geringere Gewicht der dünneren Architekturbetonplatten erleichtert den Transport und die Montage. Geringere Lasten an der Fassade wiederum benötigen weniger hohe statische Anforderungen. So eignen sich textilbewehrte Betonfassaden besonders für die energetische Fassadensanierung, aber auch für Neubauten.

Weitere Vorteile ergeben sich aus ökologischer Sicht: Bei den dünnwandigen textilbewehrten betoShell-Elementen werden im Verhältnis zu einer vergleichbaren stahlbewehrten Fassade bis zu 80% der für die Fertigung benötigten Ressourcen eingespart. Es werden nicht nur Rohstoffe geschont, sondern auch bei Herstellung, Transport und Rückbau Energie gespart und weniger CO2-Emissionen freigesetzt. Das gilt auch im Vergleich mit anderen Fassadensystemen. Dünnere und schlankere Architekturbetonelemente bieten mehr Freiheit in der Fassadengestaltung. Zusätzliche individuelle Gestaltungsmöglichkeiten ergeben sich in den unterschiedlichsten Möglichkeiten der Oberflächenbearbeitung von betoShell. Neben Pigmenten und verschiedenfarbigen Gesteinskörnungen oder Glaszuschlägen und der Variation der Formen können betoShell-Fassaden verschieden behandelt werden, z.B. gestrahlt, geschliffen oder gesäuert. Reliefstrukturen und individuelle Gestaltung als Fotobeton-, Beto-glass®- oder BlingCrete™-Fassade sind ebenfalls möglich.

CONTACT
V. Fraas GmbH
Solutions in Textile
Orter Str. 6
95233 Helmbrechts/Germany
 +49 9252 7030
sit@fraas.com
www.solutions-in-textile.com

x

Thematisch passende Artikel:

Ausgabe 08/2013 V. Fraas

3D-biaxiale textile Betonbewehrung

Eine innovative Textilbewehrung hat die Firma V. Fraas Solutions in Textile GmbH mit dem 3D-Textil Sitgrid entwickelt, das auf einem neuartigen Wirkverfahren basiert. Der besondere Vorteil für die...

mehr
Ausgabe 06/2023

Neue Gestaltungsmöglichkeiten durch Betonfassaden aus Carbonbeton – sichere Montage durch zugelassene ­Befestigungssysteme

Die bisherige Mindestplattendicke von stahlbewehrten Betonfassadenplatten beträgt infolge der Mindestbetondeckung 7,0 cm; für solche Plattendicken sind Fassadenplattenanker bislang bauaufsichtlich...

mehr
Ausgabe 07/2013 Hering Bau/Inter-Minerals

Architekturbeton-Fertigteile für die Bibliothek Almere

Die  junge  niederländische  Stadt Almere wurde 1976 auf künstlich aufgeschüttetem Küs­ten­gebiet gegründet. Mittlerwei­le hat die Entwicklung in den ver­gangenen 30 Jahren das Wachs­tum...

mehr
Ausgabe 08/2019 HALFEN

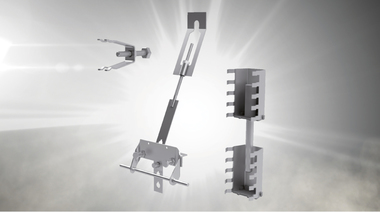

Befestigungssystem für dünne Betonfassadenplatten
