Eingereicht von: Voxeljet

Innovation: Mit 3D-Druck effizienter zur komplexen Betonschalung

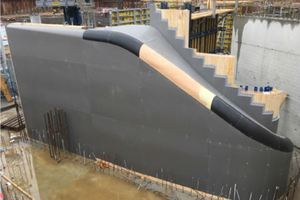

Beim Bau des Hauptsitzes der Sächsischen Aufbaubank in Leipzig sollte eine halbgewendelte Treppe mit Zwischenpodest errichtet werden, die auf einer Tragwand aufgesattelt ist. Um ihr einen sanften und gleichmäßigen Schwung zu verleihen, war eine höchstpräzise Betonschalung erforderlich.

Die Verantwortlichen vertrauten auf den Schalungslieferanten Doka. Mithilfe des 3D-Drucks von Voxeljet wurden ergänzend sieben Schalhautteile aus Sand gefertigt, die aufgrund ihrer Komplexität nicht auf konventionelle Weise hergestellt werden konnten.

Präzise Bauteile aus dem 3D-Drucker

Nach umfangreicher Analyse und Definition der Schalungsform für die Treppe wurden die Oberflächen gemäß ihrer Komplexität kategorisiert. Einachsig gekrümmte Flächen mit zylindrischer oder kegeliger Form wurden konventionell geschalt. Die Besonderheit dieser Treppe bestand jedoch in der dreiachsig gekrümmten Fläche, die die Ausrundung der Treppenuntersicht zur Innenseite der Tragwand abbildet.  Hier bietet der 3D-Druck von Voxeljet erhebliche Vorteile. Bauteile sind schneller und mit weniger Planungsaufwand direkt aus 3D-Daten herstellbar.

Die 3D-gedruckten Bauteile sind präzise und spannungsfrei gefertigt und sehr formstabil. Die Beschaffenheit aus einem homogenen Material bietet eine Qualitätssicherheit angesichts der oben angesprochenen Witterungseinflüsse.

Dreidimensional gekrümmte Elemente

Voxeljet erstellte mithilfe des Powder-Binder-Jetting-Verfahrens sieben Schalhautteile aus Sand, mit einer Wandstärke von nur 21 mm. Anschließend infiltrierte der Hersteller die Elemente mit Epoxidharz, um die nötige Festigkeit zu erreichen. Nach dem Lackieren und Schleifen konnte die Voxeljet-Schalung eingesetzt werden. Ein wichtiger Aspekt: Die dreidimensional gekrümmten Voxeljet-Elemente wurden derart gestaltet, dass sie sich hervorragend mit Doka-Standardschalungen kombinieren ließen.

Beispielsweise platzierten die Doka-Mitarbeiter bereits im Datensatz Funktionsintegrationen wie Bohrungen und Steckverbindungen. Dadurch war eine schnelle und effiziente Montage im Doka-Schalungsbau möglich. Der Aufbau der Schalung auf der Baustelle gestaltete sich aufgrund der hohen Präzision sehr schnell und effizient.

CONTACT

Voxeljet AG

Paul-Lenz-Str. 1a

86316 Friedberg/Germany

+49 821 7483 440

www.voxeljet.com
