Neue Power Duo-Zulassung für Seilschlaufensystem

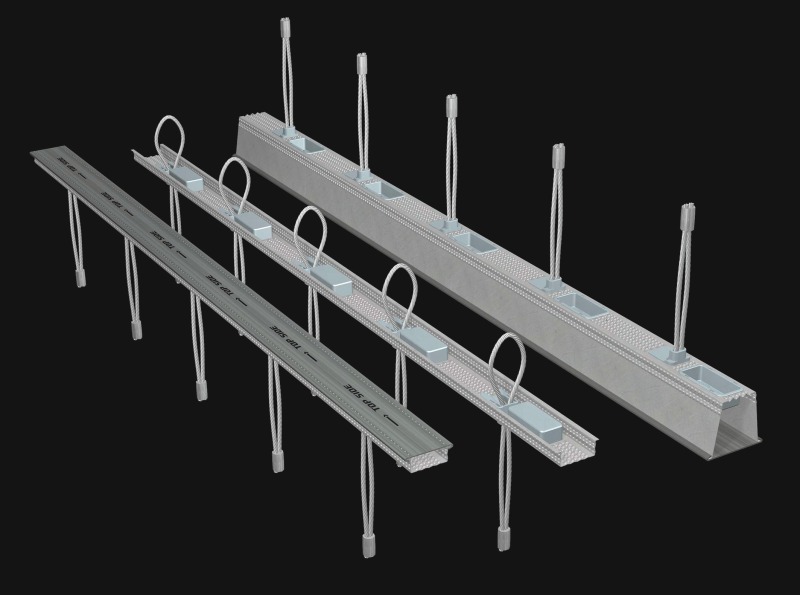

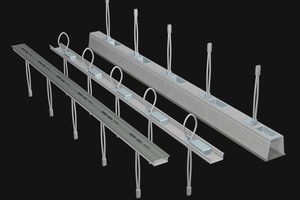

Seilschlaufen sind als Einzel- und Schienenausführung seit Jahren im Fertigteilbau anerkannte und etablierte Systeme zum unkomplizierten Erstellen von Wand- und Stützenanschlüssen; geeignet für konstruktive Verbindungen oder für die Ableitung von statischen Kräften. Philipp als einer der führenden Hersteller derartiger Systeme hat nun die Zulassung seiner Power Duo Schiene kundenorientiert erweitert.

Bisher war lediglich eine Kombination aus Mörtel und Schiene für den kraftschlüssigen Verbund von zwei Betonelementen möglich. Dank der neuen Zulassung ist bei Philipp mit der Grace Bauprodukte GmbH, Essen, ein zweiter Mörtelhersteller hinzugekommen. Dadurch ergeben sich mehr Möglichkeiten für Bauausführende, einen passenden oder bevorzugten Mörtel einzusetzen. Egal ob P&T oder Grace als mögliche Mörtelhersteller gewählt werden, stehen jeweils ein flüssiger Vergussmörtel und ein thixotrop eingestellter Mörtel zur Wahl.

Steigerung der ­Bemessungskräfte

In diesem Zusammenhang konnte mit den Betec-Mörteln von Grace eine Erhöhung der Bemessungskräfte für Querkräfte parallel zur Fuge erreicht werden. Hier setzen 90 kN/m beim Vergussmörtel und 70 kN/m beim thixotropen Mörtel neue Standards, was einer Steigerung von 10 % beziehungsweise 30 % entspricht.

Bei der Anwendung der Power Duo Schiene ist die Einbaurichtung grundsätzlich vorgegeben und unmissverständlich gekennzeichnet, um eine optimale Lastabtragung zu erreichen. Falls die Vorgabe dennoch nicht beachtet wird, war bisher ein statischer Nachweis nur sehr schwer zu erbringen. Mit der neuen Zulassung werden nun nachgewiesene, praxisgerechte Bemessungskräfte aufgeführt, die somit einen fehlertoleranteren Einbau ermöglichen.

Maximale Fehllage ­berechenbar

Entspricht die vertikale Überlappung der Seilschlaufen nicht den Forderungen der Zulassung (≤ 3 cm), konnte dies bisher rechnerisch nicht nachgewiesen werden. Mit der neuen Zulassung wurde die maximale Fehllage von 12,5 cm (halber Abstand der Seilschlaufen) geprüft und mit Bemessungswerten hinterlegt. Damit ist weiterhin ein nahezu gleich hohes Sicherheitsniveau wie bei korrekt eingebauten Vergleichsprodukten gegeben, obwohl die Bemessungswerte um rund 30 % gegenüber den Normalwerten abgemindert sind.

Durch diese neuen Erweiterungen stellt sich das Power Duo System weitaus transparenter dar und ist somit für den Planer/Prüfer beherrsch- und berechenbarer. Als Unterstützung steht eine überarbeitete Version der Online-Bemessungshilfe auf der Philipp Website zur Verfügung. Diese ermöglicht mit wenigen Eingaben eine schnelle Berechnung und prüffähige Ergebnisausgabe.
