Neue Verbindungsschiene

Das neue, zugelassene Verbindungssystem Philipp Power One ist die konsequente Weiterentwicklung und Ergänzung des seit über einem Jahrzehnt erfolgreichen Power Duo Systems. Derartige Einbauteil-Systeme mit flexiblen Seilschlaufen sind mit ihrem breiten Anwendungsspektrum zur Verbindung von Stahlbeton-Elementen im modernen Fertigteilbau kaum mehr wegzudenken.

Die Power One Schiene setzt genau dort an, wo die Power Duo ihre Grenze erreicht – geringe Bauteildicken. Dünne Fertigteil-Elemente ab 10 cm können nun problemlos verbunden werden.

Schienensystem für dünne Fertigteil-Elemente

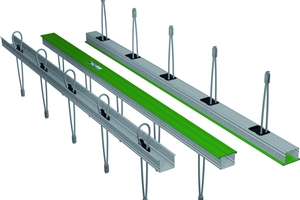

Das laut Herstellerangabe momentan weltweit einzige Schienensystem für dünne Fertigteil-Elemente besteht aus einem sich gegenüberliegenden Schienenpaar mit nur einer („One“) Schienengeometrie von einem 50 x 40 mm Profilquerschnitt (Breite x Tiefe). Die Schiene hat wie üblich fünf symmetrisch angeordnete Seilschlaufen im Abstand von 25 cm.

Die neue Power One Schiene besteht aus einem strukturierten Blechprofil. Damit wird eine starke kraftschlüssige Verbindung des Stahl-Verwahrkastens mit dem Beton und dem Mörtelkern in Kombination mit der Übergreifung der gegenüberliegend angeordneten Seilschlaufen erreicht. Die Übertragung von Kräften in drei Richtungen; Querkräfte parallel und senkrecht zur Fuge als auch Zugkräfte in Bauteilebene. Die max. Bemessungswerte der Tragfähigkeiten, mit 60 bzw. 37,5 kN/m für Querkräfte parallel bzw. senkrecht zur Fuge und 40 kN/m Zugkrafttragfähigkeit, zeigen die hohe Leistungsfähigkeit des Systems.

Wand/Wand-Verbindungen

Das Anwendungsgebiet für die durch einen grünen Deckel leicht von anderen Philipp Systemen unterscheidbare Power One Schiene ist gewohnt weitgefächert. Wand/Wand-Verbindungen in verschiedenen Ausführungen stehen hierbei jedoch im Fokus. Forderungen aus dem Brandschutz können weitreichend umgesetzt werden, sodass hier vielfältige Anwendungsmöglichkeiten umsetzbar sind. Rationell einfach und schnell gestaltet sich dabei der Einbau des Schienensystems im direkten Vergleich zu einzelnen Boxen. Die Verbindung selbst wird durch die Fugenverfüllung mit Betec-Vergussmörtel vollendet.

Das Philipp Portfolio in der Verbindungstechnik wird damit weiter abgerundet, eine zusätzliche Vertiefung des Produktangebots ist durch künftige Neuentwicklungen noch zu erwarten.
