Schweißautomaten für alle Arten von Matten, Abstandhaltern für Betonstahl und ähnliche Produkte

Eurobend GmbH bietet eine lückenlose Palette an Mattenschweißanlagen für die Herstellung der unterschiedlichsten in der Betonfertigteilindustrie und im Bausektor generell verwendeten Bewehrungsmatten an. Neben dem breiten Angebot an Schweißanlagen zur Herstellung von Matten für die Bauindustrie sowie für technische Anwendungen, Fertigteile oder Architekturbeton in Standard- und Sonderausführung offeriert Eurobend GmbH zudem ein umfassendes Programm an Schweißautomaten zur Herstellung von beliebigen Matten und Abstandhaltern für Betonstahl sowie von Wandankern/Gitterträgern und ähnlichen Erzeugnissen.

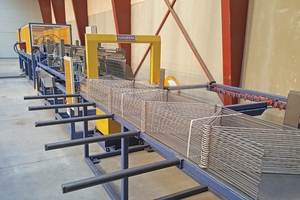

    Eine Schweißanlage vom Typ PLR TRUSS wurde kürzlich bei der Firma Pretec in der dänischen Hafenstadt Køge installiert. Pretec ist in Dänemark, Schweden, Finnland und Norwegen sehr stark vertreten und beliefert Fertigteilproduzenten mit einer großen Auswahl an Pro-dukten, zu denen auch die künftig auf der neuen Schweißanlage vom Typ PLR TRUSS gefertigten Wandanker gehören. Das neueste Modell der Anlage vom Typ PLR TRUSS ist zudem mit einer automatischen Bündeleinheit ausgestattet.

PLR TRUSS Single Girder-Serie

Die Schweißanlagen der PLR TRUSS Single Girder-Serie sind einfach aufgebaut und ermöglichen die zuverlässige, kostengünstige Herstellung von Fachwerk, Gitterträgern und Wandankern.

Die Anlage kann mit R-Schweißköpfen für überlappende Verschweißung oder optional mit T-Schweißköpfen (Anlagenmodell PLT Truss) ausgerüstet werden.

Die vollprogrammierbare, servogesteuerte Diagonaldraht-Biegevorrichtung sorgt für herausragende Präzision und Reproduzierbarkeit und ermöglicht schnelle Größenanpassungen.

Die reibungslose Drahtzufuhr erfolgt über elektrisch angetriebene Ablaufanlagen mit Spannungsdetektoren für Längs- und Diagonaldrähte.

Das einzigartige Drahtführungssystem mit mehreren beweglichen Greifpunkten sorgt für eine hohe Qualität der Endprodukte.

Es erfolgt eine automatische Stapelung und Bündelung der Matten während des Produktionsflusses.

Schweißanlagen der PLR TRUSS-Serie sind beispielsweise in den USA, Schweden, Däne-mark und Russland im Einsatz. Die Schweißanlage vom Typ PLR TRUSS gehört zu einer Baureihe, mit der Bewehrungsmatten und Abstandhalter für Betonstahl in allen gängigen Arten und Größen produziert werden können. Sie verfügt über folgende Merkmale:

Servosteuerung

Mehrfachquerdrahtzufuhr zur Erhöhung des Produktionsausstoßes

Minimaler Umrüstaufwand

Rasche und präzise Durchmesserwechsel durch schnell einstellbare Richtwerke, die eine große Bandbreite an Drahtdurchmessern abdecken, ohne dass hierfür zusätzliche Anforderungen an die Werkzeugausrüstung zu erfüllen sind

Spezielles Biegesystem mit hervorragender Reproduzierbarkeit

System zur Längsdrahtzusammenführung für automatische Anpassungen der Produkthöhe in weniger als 2 Min.

Anwenderfreundliche Software, die keine Programmierkenntnisse erfordert

Vollautomatischer, synchronisierter Stapel- und Chargenentnahmeprozess

Der Bediener ist lediglich für die Überwachung des Fertigungsprozesses und die Entnahme der automatisch hergestellten Abstandhalter erforderlich

Die Mattenschweißanlagen von Eurobend zur Herstellung von Matten und Abstandhaltern für Betonstahl sind in drei Klassen unterteilt:

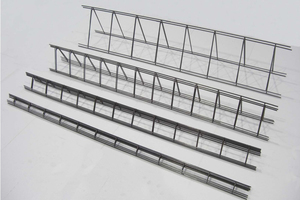

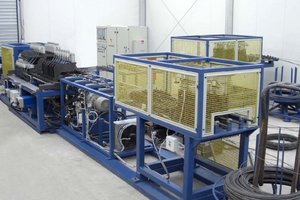

PLT und PLR B Spacer-Serie

Die vollautomatischen Anlagen der PLT und PLR B Spacer-Baureihe zur Herstellung von Abstandhaltern für Betonstahl zeichnen sich durch einen einzigartig hohen Produktionsausstoß in Taktzeiten von unter 4 s aus und ermöglichen zudem rasche und präzise Produktwechsel.

Die Anlagen dieser Baureihe sind je nach erforderlicher Art der Schweißung zwischen Quer- und Längsdrähten entweder mit T-Schweißköpfen oder mit Schweißköpfen für überlappende Verschweißung ausgerüstet.

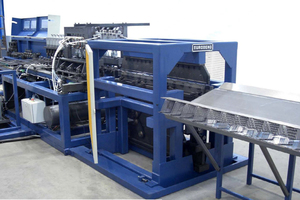

PLR BB Spacer-Serie

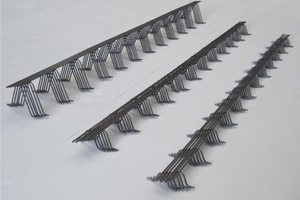

Alle Arten von einfachen Abstandhaltern für Betonstahl lassen sich auf ein und derselben Anlage in weniger als 4 s herstellen (Maschinenausführung mit sechs Querdrähten). Darüber hinaus sorgt der hocheffiziente zweistufige Biegevorgang für herausragende Präzision und Reproduzierbarkeit. Im ersten Schritt kommen zwei Mehrfach-Biegestationen – eine Station pro Seite – zum Einsatz, auf denen alle Querdrahtenden gleichzeitig gebogen werden. Im zweiten Schritt wird die Matte dann zum geforderten Abstandhalter für Betonstahl geformt. Das fertige Produkt wird zur einfacheren Aufnahme und Stapelung auf einen Neigungstisch ausgetragen.

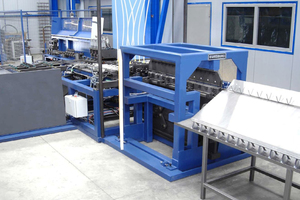

PLR CFB Spacer-Serie

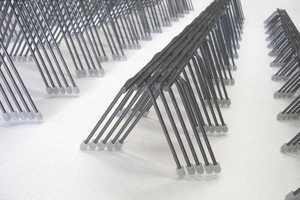

Alle Arten von Abstandhaltern für Betonstahl mit Plastikhülsen können auf ein und derselben Anlage hergestellt werden.

Der patentierte Drahtstempelmechanismus und die Ausdehnung der Plastikhülsen verhindern einen lockeren Sitz der Plastikhülsen, und der spezielle Drehmechanismus sorgt dafür, dass die Plastikhülsen stets auf der korrekten Seite zugeführt werden.

Die oben beschriebenen Schweißanlagen der Spacer-Serie sind unter anderem in den USA, Brasilien, den Niederlanden, Großbritannien, Schweden und der Türkei in Betrieb.

Die Schweißanlage vom Typ PL TRIS ist als Einzelinstallation verfügbar, kann aber auch in eine vollautomatische Schweißlinie zur Herstellung von Wandplattenbewehrungen integriert werden.

PL TRIS Lattice Girder-Serie

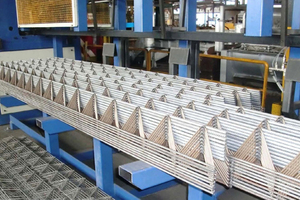

Die Schweißanlagen der PL TRIS-Serie können unterschiedlichste Gitterträger in fast allen Größen zuverlässig und kostengünstig fertigen. Es werden verschiedene Modelle mit unterschiedlich hohem Produktionsausstoß angeboten.

Die elektrisch angetriebenen Ablaufanlagen für Längs- und Diagonaldrähte sind abhängig vom Anlagenmodell mit Spannungsdetektoren oder Drahtschlaufenmagazinen ausgerüstet, sodass eine genaue und reibungslose Drahtzufuhr jederzeit gewährleistet ist. Die Richtanlage verfügt über ein Rollenrichtwerk mit patentierten Rollen zur Produktausrichtung und Verdrehsicherung. Das einzigartige kontinuierliche Biegesystem, das für Doppel- und Vierschrittanlagen ausgelegt ist, nutzt für die beiden Diagonaldrähte versenkbare Biegestifte und sorgt für einen präzisen, gleichmäßigen Betrieb.

Die Anlagen verfügen über flexible Schweißköpfe, die dank elektrischer Höhenverstellung die Fertigung von Gitterträgern in verschiedenen Größen ermöglichen.

Hydraulische, auf einem servogesteuerten Träger montierte Spannvorrichtungen gewährleisten die präzise Zufuhr von Drähten und Gitterstäben. Der mit hoher Geschwindigkeit ablaufende Schneidvorgang stellt die kontinuierliche Fertigung der Gitterträger sicher. Es werden halb- und vollautomatische, synchronisierte Module für die Stapelung und Chargenentnahme angeboten.

Schweißanlagen der PL TRIS-Serie sind bei Unternehmen z. B. in den Niederlanden, Saudi-Arabien und Südamerika im Einsatz.
