Starker Partner für die Bamtec-Bewehrungstechnologie

Die Bamtec-Bewehrungstechnologie steht weltweit für ein höchst effizientes Verfahren zur Planung, Herstellung und dem Einbau von Flächenbewehrungen für Stahlbetondecken, Stahlbetonbodenplatten und -wänden aus dem Hause BAM AG in
St. Gallen, Schweiz. Statt der herkömmlichen Bewehrung werden Bamtec Elemente verwendet. Diese enthalten ausschließlich einachsig verlegte Rundstähle, die mit querlaufenden Tragbändern zu einer Montageeinheit verbunden sind. Die Wirtschaftlichkeit resultiert aus der durchgängigen Verwendung von elektronischen Daten in der Bewehrungsplanung und Fertigung, aus einer maximalen Material-effizienz sowie einer Ressourcenoptimierung in jedem Arbeitsschritt. Die Hauptvorteile gegenüber einer herkömmlichen Bewehrung sind eine Betonstahlersparnis, eine Verlegezeitreduktion zwischen 80 bis 90 % bei gleichzeitig verbesserter Qualität.

Starker Partner für die vollautomatischen Produktionsanlagen zur Herstellung von Bamtec-Bewehrungselementen ist die Progress Maschinen & Automation AG, ein Unternehmen der Progress Group, und ein leistungsstarker, innovativer Hersteller und Entwickler von Maschinen und Anlagen im Bereich der Betonstahlverarbeitung. Sie beliefert Biegebetriebe, Betonfertigteilwerke, Stahlhändler und Baustoffhändler und setzt seit jeher hohe Maßstäbe an die Qualität ihrer Maschinen und Anlagen, wie auch an den Kundendienst.

Bamtec Anlage für Ein-Mann-Betrieb

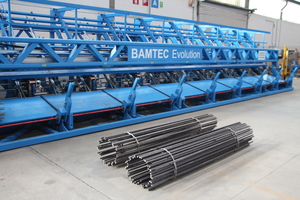

Für das Herstellen von Bewehrungselementen nach dem lizenzierten Verfahren wird die Anlage „BAMTEC Evolution“ aus dem Hause Progress eingesetzt. Sie besteht aus einer Richt- und Schneidanlage zur vollautomatischen Stabproduktion vom Coil sowie einer Schweißanlage, die gerichtete Stäbe zu einem Bamtec-Bewehrungselement verschweißt.

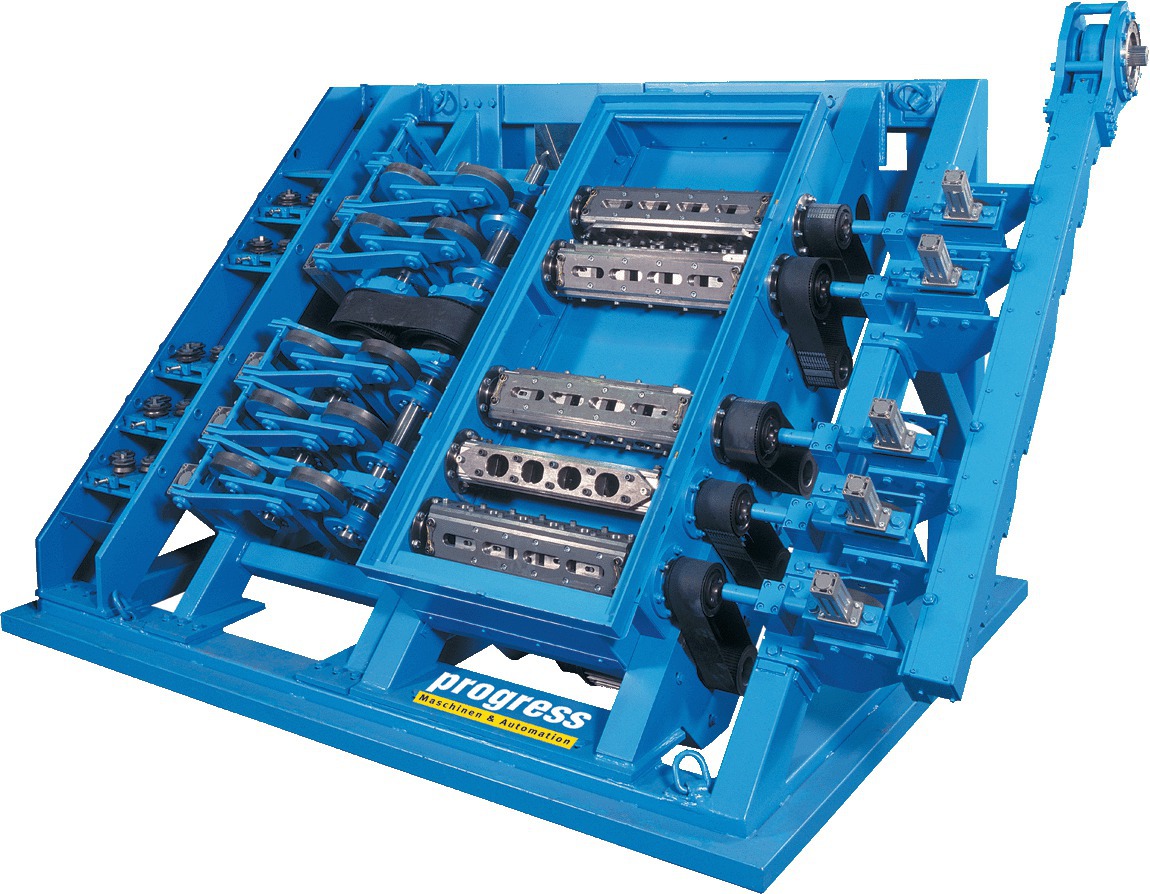

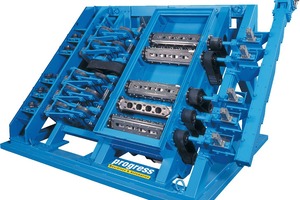

Das Richten der Stäbe übernimmt die Richt- und Schneidanlage. Diese verfügt über die Progress Rotor-Richttechnik, basierend auf eigenen Vorschub-einheiten für jede Produktionslinie für den Drahttransport und Schnitteinheiten für jeden Rotor. Der Drahtdurchmesserwechsel erfolgt vollautomatisch durch das Abrufen der jeweils gewählten Drahtsorte bei 0-Rüstzeit.

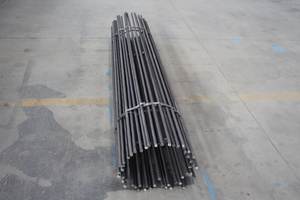

Der Schneidvorgang erfolgt elektromechanisch. Jede Produktionslinie verfügt dabei über ein eigenes Abschneidemesser und eigene elektronische Messeinrichtungen zum Auslösen des Schneidvorgangs. Mittels einer Greif- und Positioniereinheit werden die so produzierten Stäbe der Bamtec-Schweißanlage zugeführt. Die einzelnen Stahldrähte werden mittels Punktschweißverfahren in beliebigem Abstand auf bis zu 10 Stahlbändern verschweißt. Die Anlage schweißt die Stäbe in den berechneten Abständen und Positionen auf die Montagebänder und fertigt so ein maßgenaues Bewehrungselement. Hierbei werden Stäbe von Ø 8 mm bis Ø 20 mm vom Coil verarbeitet. Alle dickeren Stäbe bis Ø 36 mm werden manuell vom Rundstahl verarbeitet. Unmittelbar nach dem Schweißvorgang wird das Bamtec Element zu einer Rolle aufgerollt.

Minimale Anzahl an Bewehrungselementen

Die Bamtec Anlage ist auf einen Ein-Mann-Betrieb ausgelegt.

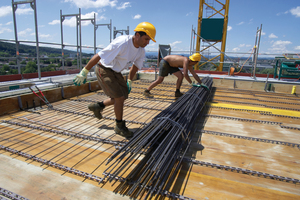

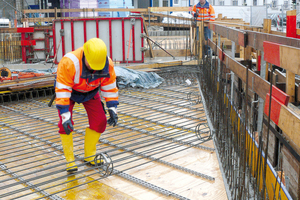

Auch die Montage der Bamtec Elemente ist denkbar einfach: die aufgerollten Elemente werden zu den Baustellen transportiert und dort mit dem Kran an ihre Ausgangspunkte befördert. Durch die minimale Anzahl an Bewehrungselementen und das schnelle Ausrollen wird die Verlegung extrem beschleunigt und vereinfacht. Dies kann auch zu einer Reduktion der Gesamtbauzeit führen. Die Bewehrungslagen werden jeweils individuell für den jeweiligen Grundriss und die jeweilige Beanspruchung just-in-time gefertigt. Durch die Nutzung der Bamtec-Software werden im Vorfeld die Lage, Länge und der Stabdurchmesser aller Stäbe für die benötigten Elemente berechnet. Auch Aussparungen und Zulageeisen können dabei berücksichtigt werden. Dies sorgt für optimalen Materialeinsatz und Einsparungen beim Betonstahl.

Die BAM AG zieht ein sehr positives Fazit über die Partnerschaft mit Progress. „Nach der Ankündigung des Wechsels zu Progress Maschinen & Automation konnten wir bereits nach nur 15 Monaten die neu entwickelte Anlage Bamtec Evolution präsentieren, ein Meilenstein in der Bamtec-Bewehrungstechnologie.“ resümiert Franz Häussler, Geschäftsführer BAM AG.
