Bibat-Schalungen von Construx Weckenmann: Vollhydraulische Batterieschalungen für Fertigteilträger und -stützen

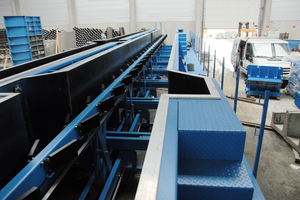

Bibat – die vollhydraulische Batterieschalung

Die Bibat-Standardausführung besteht aus einer festen Mittelwand und zwei verfahrbaren Wänden, die sämtlich mit 8 mm starkem Stahlblech belegt sind. Das Öffnen und Schließen sowie das Verspannen der Wände erfolgt mithilfe von Hydraulikzylindern, also ohne manuelle Arbeitsgänge. Zudem besteht die Möglichkeit, zwischen den verfahrbaren Wänden und der feststehenden Mittelwand zusätzliche Wände einzuschieben. In diesem Fall müssen die zusätzlich eingefügten Zwischenwände mit Spannstäben in ihrer Position gesichert werden.

Länge und Höhe der Wände können vom Kunden frei gewählt werden. Häufig verwendete Längen reichen von 10 m bis 25 m sowie Vielfache davon (Kombinationen). Der Zylinderhub sowie die Höhe der Wände sind ausschlaggebend für die Mindest- und Höchstabmessungen der Fertigteile, die in einer Bibat-Batterieschalung hergestellt werden können. Alle Maße zwischen 600 mm und 1.200 mm gelten als Standard-Maximalhöhe. Um ein sicheres und ergonomisches Arbeitsumfeld zu schaffen, sind alle Bibat-Schalungen mit Arbeitsbühnen aus Stahl mit Zugangstreppen und Handläufen ausgestattet.

Die Palette der Bibat-Batterieschalungen lässt sich durch eine Reihe von Optionen ergänzen:

feste oder modulare Wände; modulare Wände sind abnehm- und austauschbar

Aussparungen für die Betonage von Stützenkonsolen

hydraulisch verstellbare Stützen zur Einstellung der seitlichen Lage sowie der Höhe und Breite des Bodens

diverse manuell bedienbare Systeme zur Höhenverstellung der Schalböden

feste oder abnehmbare gefräste Dreikantleisten oder integrierte Holzbohlen an der Oberseite der Wände

Arbeitsbühnen mit Zugangstreppen und Handläufen in unterschiedlichen Höhen

Stahlböden mit Fasung und Gummidichtungen.

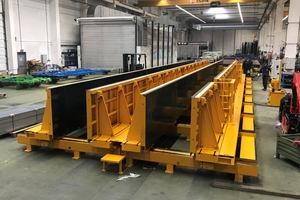

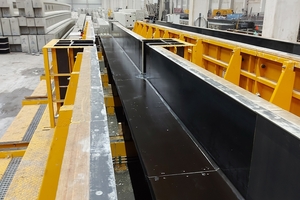

18 m lange Bibat-Schalung von Construx Weckenmann bei Betca (Belgien)

Diese Bibat-Schalung verfügt über zwei 18 m lange Taschen mit Wänden, die manuell in Längsrichtung der Taschen auf Rollen verfahren und mit dem Laufkran herausgehoben werden können. Diese modularen Wände sind durch Dreiecksstreben gesichert und durch selbstzentrierende konische Schrauben und Muttern mit Rundgewinde arretiert. Bei Bedarf lässt sich eines der Wandelemente herausnehmen und gegen einen Konsolkasten austauschen. Modulare Wände werden in verschiedenen Längen angeboten (3.000, 2.500, 2.000, 1.000 und 500 mm), was eine hohe Flexibilität bei der Herstellung von Stützen mit Konsolen an mehreren Positionen ermöglicht. Die Zylinder verfügen über einen Hub von 1.200 mm und sind von 280 bis 1.480 mm verstellbar, was eine Betonierbreite von 300 bis über 1.000 mm ermöglicht. Bei Verwendung von 218 mm hohen Böden aus Holzbalken H-20 und 18 mm Sperrholz beträgt die maximale Netto-Betonierhöhe 1.000 mm. Die Höhe der Böden lässt sich mithilfe eines manuell bedienbaren Stützensystems verstellen.

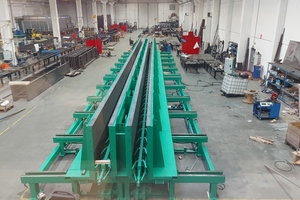

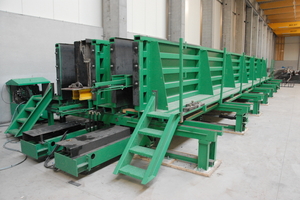

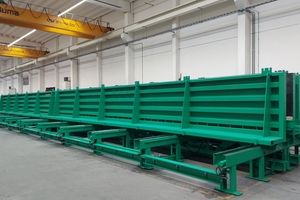

25 m lange Bibat-Schalung von Construx Weckenmann bei Cobatim (Belgien)

Diese Bibat-Schalung verfügt über zwei 25 m lange Taschen mit festen Wänden. Die Zylinder haben einen Hub von 1.200 mm und sind von 390 bis 1.590 mm verstellbar, was die Betonage von 700 mm breiten Stützen mit 300 mm breiten Konsolen auf beiden Seiten oder auch von 1.300 mm breiten Trägern ermöglicht. Die vollständig hydraulische Höhenverstellung lässt sich seitlich sowie auf- und abwärts verfahren und verfügt zudem über Flügel, die sich öffnen und schließen lassen, um Böden mit einer Breite von 400 bis 1.000 mm abzustützen. Bei Verwendung von 150 mm starken Stahlböden auf dem hydraulischen Verstellsystem kann die Netto-Betonierhöhe zwischen 600 und 1.200 mm liegen. Diese massive und äußerst leistungsfähige Bibat-Batterieschalung ist für eine Höchstlast von 1.500 kg/m² ausgelegt, wenn sich das hydraulische Verstellsystem in der niedrigsten Position befindet. Arbeitsbühnen aus Stahl mit Zugangstreppen und Handläufen machen die Schalung zu einer sicheren und zuverlässigen Ausrüstung für das Betonfertigteilwerk.

“Shaping the Future of Concrete“

Construx Weckenmann geht auf die individuellen Anforderungen jedes Kunden ein, um die jeweils beste Lösung für die Herstellung seiner Betonfertigteile zu entwickeln. Wird dieses Ziel erreicht, ist der Kunde stets hochzufrieden.

  Neben den Fertigteilschalungen entwickelt und produziert Construx Weckenmann auch Sonderschalungen für Infrastrukturprojekte sowie ein komplettes Sortiment an modularen Schalungs- und Gerüstsystemen. Diese Vielseitigkeit zeigt, dass Construx Weckenmann ein technisch orientiertes Fertigungsunternehmen ist, das sich auf das Engagement, die Kreativität und die Erfahrung seiner Mitarbeitenden stützt. Deren Ziel ist es, nicht nur als Zulieferer, sondern als echter Partner zu fungieren, um schlüsselfertige Lösungen für Schalungen im Fertigteilwerk und auf der Baustelle anbieten zu können. Der Leitsatz des Unternehmens, „Shaping the Future of Concrete“, verdeutlicht exemplarisch, was Construx Weckenmann ausmacht.
