Flexcaster und Sidecaster für die Herstellung von Betonfertigteiltreppen

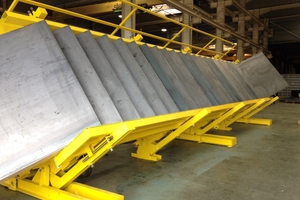

Die hydraulisch einstellbaren Treppenschalungen von Construx sind die lt. Herstellerangabe mit Abstand vielseitigsten Schalungen, die derzeit am Markt erhältlich sind. Es gibt sie als liegende Variante – den Flexcaster – wie auch als stehende – den Sidecaster. Am gängigsten ist dabei die liegende Schalung mit dem sogenannten Flexcaster. Mit dieser Schalung lassen sich geradeläufige Treppen überkopf fertigen, d.h. mit den Stufen nach unten.

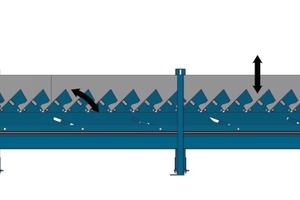

Durch die hydraulische Steuerung wird das Einschalen erstaunlich einfach. Mithilfe einer Hydraulikeinheit werden zwei horizontale Zylinder gesteuert, mit denen der Abstand zwischen den einzelnen Stufen eingestellt wird. Dieselbe Hydraulikeinheit dient außerdem zur Steuerung von zwei vertikal angeordneten Zylindern, die den Winkel zwischen den Stufen einstellen. Somit werden sowohl Auftritt als auch Steigung sämtlicher Stufen gleichzeitig hydraulisch gesteuert.
Gleichzeitige hydraulische Steuerung
Die Breite der Treppenschalung liegt meist bei 1,5 m; breitere Ausführungen sind ebenfalls möglich, beispielsweise 2,0 m, 2,5 m oder sogar bis zu 4,0 m. Bei den breiteren Schalungen können zwei Treppen nebeneinander gegossen werden. Die Anzahl der Stufen können die Kunden frei wählen, üblicherweise variieren diese jedoch zwischen 16 und 24 Stufen. Lange Treppenschalungen mit 20 Stufen oder mehr eignen sich zur gleichzeitigen Fertigung von zwei Treppenläufen mit einer begrenzten Anzahl von Stufen. An einer Seite ist die Treppenschalung mit einer höhenverstellbaren Abstellung ausgeführt. Hierdurch kann die Laufdicke der Stufen von 120 mm bis 250 mm wahlweise eingestellt werden. Optional ist für breitere Treppenschalungen eine zusätzliche einstellbare Abstellung an der anderen Seite zweckmäßig.
Die Stufen können in unterschiedlichsten Ausführungen gefertigt werden:
rechtwinklige Stufen
Stufen mit Hinterschneidung
Stufen mit Hinterschneidung und Kantenschutz
Kostengünstige Alternative
Zur Fertigung dieser drei unterschiedlichen Ausführungen sind die Stufenelemente (an zwei Stellen) mit gelenkig angebrachten Stützblechen einschließlich Holzblöcken und Magneten ausgelegt, die 18 bzw. 21 mm zurückliegen. Diese Holzblöcke und Magnete dienen zur Aufnahme von 18 bzw. 21 mm Schalplatten oder 3 mm lasergeschnittenen Stahlplatten, an die 15 bzw. 18 mm Schalplatten geschraubt werden. Werden zwei komplette Bausätze dieser 3 mm dicken Stahlplatten geliefert, so wird ein Satz in der Schalung verwendet und der zweite kann für den Einsatz am nächsten Tag vorbereit werden. Für die Fertigung von Stufen mit Hinderschneidung und Kantenschutz werden dreieckige Magnetleisten verwendet. Standardmäßig sind Auftritte zwischen 200 und 320 mm einstellbar sowie Steigungen zwischen 150 und 200 mm. Andere Mindest- und Höchstmaße sind ebenfalls möglich.
Eine kostengünstige Alternative zu dieser vollhydraulisch einstellbaren Treppenschalung ist die Verwendung von hydraulischen Handpumpen.
