Neue Maschinen für große Durchmesser in Europa
und Übersee
Modernste Richt- und Schneidemaschinen aus dem Hause Eurobend für die Bearbeitung von Bewehrungsstäben aus Normalstahl sowie Edelstahl vom Coil mit einem Durchmesser von 20 mm oder mehr: Auf neu installierten Anlagen werden Bewehrungsstäbe vom Coil mit großen Durchmessern (ab 20 mm und mehr) in den USA, UK, Italien, Polen, den Niederlanden und anderswo bearbeitet.
Die MELC Richt- und Schneidemaschinen nutzen hierfür das betriebsintern entwickelte Rotorrichtverfahren – mit hyperbolisch profilierten Rollen –, das mittlerweile von den meisten Herstellern von Bearbeitungsanlagen für Bewehrungsstahl übernommen wurde. Das Rotorrichtverfahren in der bereits vierten Generation ist jedoch lt. Herstellerangabe dem Wettbewerb voraus und bietet Vorteile, die von keiner anderen Maschine dieser Art geboten werden können.
Das besonders innovative Design deckt jede Produktionsanforderung ab. Abhängig vom Kerngeschäft des Kunden (Händler/Wiederverkäufer, Betonstahl-
biegebetrieb, Betonfertigteilhersteller oder Gitterproduktionsbetrieb), dem erforderlichen Ausstoß sowie dem bevorzugten Verfahren beim Materialtransport stehen MELC Richt- und Schneideanlagen in verschiedenen Typen mit der neuesten Technologie von Eurobend – den Richtrotoren der 4. Generation (4G) – zur Verfügung.

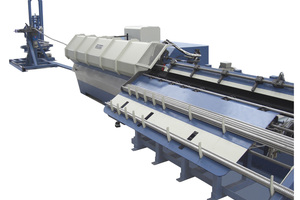

Baureihe MELC Monoline
Die einzige Maschine für die Bearbeitung von Bewehrungsstäben aus Edelstahl bis zu 35 mm vom Coil ist in Ohio/USA im Einsatz. Im selben Unternehmen werden mehrere MELC Richt- und Schneidemaschinen für die Bearbeitung von Bewehrungsstäben aus Edelstahl mit Durchmessern von 28 mm und 20 mm betrieben.
Bei der Baureihe MELC Monoline handelt es sich um Einzellinien-Richt- und Schneidemaschinen, mit denen Geschwindigkeiten vom 120 m/Min. (je nach Maschinenausführung) erreicht werden können. Mittels Frequenzumrichter lässt sich die Geschwindigkeit einstellen und so den Ausstoß an die Produktivitätsanforderungen anpassen, was gleichzeitig die Lebensdauer der Maschinenteile maximiert sowie Stillstandzeiten minimiert. Es gibt Spezialmodule wie die Drahtverdrehungsüberwachung (patentiertes Anti-Twist-System), wodurch sich die Baureihe MELC Monoline auch für das Richten von hochfesten und Edelstahldrähten/-Bewehrungsstäben eignet.

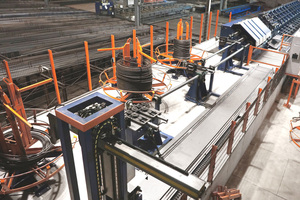

Baureihe MELC Flexiline
Die einzige Multiline Rotorricht- und Schneidemaschine für die Bearbeitung von Bewehrungsstäben bis zu 25 mm Durchmesser vom Coil, die extrem schnellen Durchmesserwechsel (ohne menschliches Eingreifen) ermöglicht. Maschinen dieser Baureihe sind in den USA und Europa im Einsatz.
Diese Baureihe stellt eine bahnbrechende Lösung für Betonfertigteilhersteller dar. Bei den Maschinen der Baureihe MELC Flexiline handelt es sich um Multi-Rotor-Einadrige-Richt- und Schneidemaschinen für die automatische Bearbeitung von Bewehrungsstäben, mit bis zu sechs automatisch wechselbaren Coils für Durchmesser bis zu 25 mm und automatischer Stabbestückung und -ausgabe. Alle MELC Flexiline-Maschinen sind mit dem patentierten Konvergenz-Drahtführungssystem von Eurobend ausgerüstet und ermöglichen automatischen Wechsel von Stabdurchmesser sowie Coil in nur zwei Sekunden ohne bewegliche mechanische Teile. Durch den äußerst schnellen, automatischen Coilwechsel lassen sich verschiedene Stabdurchmesser innerhalb einer Charge ohne komplizierte Sammelsysteme durchführen. Eine für alle Linien gemeinsam verwendete sogenannte „Fliegende Schwere“ sorgt für ununterbrochenen Betrieb und minimiert die Materialbeanspruchung.

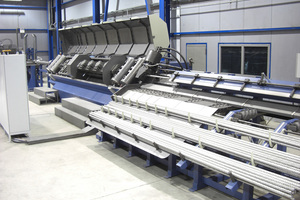

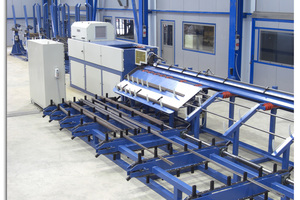

Baureihe MELC Polyline
Hierbei handelt es sich um eine vollautomatische Multiline-Rotorrichtmaschine mit hyperbolisch profilierten Rollen zur Bearbeitung von Material bis 25 mm vom Coil, ohne dass menschliches Eingreifen erforderlich ist. Maschinen dieses Typs mit hoher Produktionsleistung sind in den USA und Europa im Einsatz, wobei bis zu drei Linien simultan laufen können.

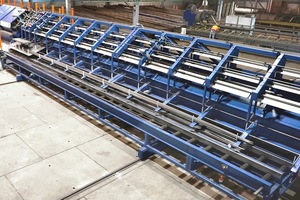

Diese leistungsstarken Maschinen eignen sich für Großhändler und Gitterproduktionsbetriebe. Jeder Rotor (Linie) arbeitet unabhängig, sodass jede Linie denselben oder einen anderen Durchmesser bearbeiten kann und dieselbe oder eine andere Länge schneiden kann. Alle beliebigen Richtrotorgrößen für die Bearbeitung von Material bis zu 25 mm können zu einer Multiline-Maschine mit automatischer Stabbestückung und -ausgabe kombiniert werden. Mit der sogenannten „Fliegenden Schere“ werden die gerichteten Teile, die sich fortlaufend bewegen, geschnitten, was kontinuierlichen Betrieb sowie minimale Materialbeanspruchung gewährleistet und keine Abdrücke auf Draht-/Staboberfläche hinterlässt. Jede Linie verfügt über ein unabhängiges Sammelsystem und leitet die fertigen Teile an einen für alle Linien gemeinsamen Sammler zur Bündelung weiter, ohne dabei den Maschinenbetrieb zu unterbrechen.
Mehrere besondere Vorteile

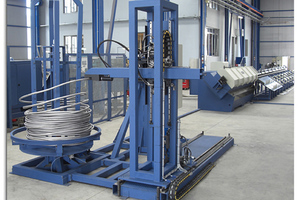

Die Zufuhr am Coilanfang ist bei großen Stabdurchmessern immer ein arbeits- und zeitintensiver Vorgang. Um diesen Vorgang zu automatisieren und die Zufuhr von neuen Coils von der Haspel zur Maschine ohne menschliches Zutun bei allen oben beschriebenen Maschinentypen zu ermöglichen, steht eine automatische Coil-Zufuhreinrichtung mit Roboter für mühelose und genaue Zuführung von beliebigen Coils mit beliebigem Stabdurchmesser für alle MELC Monoline, Flexiline & Multiline-Maschinen zur Verfügung.
Alle oben genannten MELC Maschinentypen bieten eine Reihe von Vorteilen, dazu gehören unter anderem:
Minimierte Maschinenstillstandzeiten, da Anpassungen des kontinuierlichen Richtmechanismus nicht erforderlich sind.
Richten von hochfestem Stahl (bis zu 1800 N/mm2 Reißfestigkeit) ohne Einbau zusätzlicher Vorrichtungen möglich.
Mechanische Einfachheit bei der Maschinenkonstruktion, simultanes Zuführen und Richten resultieren in einer stabil, kontinuierlich, effizient und zuverlässig arbeitenden Maschine.
Schneiden auf die gewünschte Länge erfolgt durch eine „Fliegende Schere“ während des Draht/Stab-Vorschubs ohne Start/Stopp oder Verlangs-
amung der Vorschubgeschwindigkeit.
Die Einfachheit der Bauweise ermöglicht die Konstruktion von Maschinen mit Mehrfachlinien je nach Produktivitätsanforderungen und zu verarbeitenden Durchmessern. Jede Linie wird unabhängig von den anderen betrieben, es können auch beliebige Linienkombinationen gebildet werden bzw. alle Linien simultan arbeiten. Darüber hinaus hat jede Linie einen eigenen Sammelbehälter und kann eine oder unterschiedliche Längen schneiden.
Die verschiedenen angebotenen Rotorgrößen decken Durchmesserbereiche bis zu 50 mm ab und können herkömmlichen Draht, Formstahl oder Bewehrungsstäbe beliebiger Güte (hochfester, nichtrostender Stahl) bearbeiten.
Abfallvermeidung durch Ausnutzung des Coils bis zum letzten Zentimeter.
