Wartungsfreier 5G Rotor setzt neue Standards für
Richtmaschinen
Die Eurobend GmbH, einer der führenden Anbieter von Richt- und Schneidemaschinen, hat einen weiteren Meilenstein im Bereich der Rotorrichtmaschinen mit hyperbolischen Rollen gesetzt: den wartungsfreien 5G Rotor (Patent).
Die neue Generation der Eurobend Richtmaschinen der MELC Baureihen mit dem 5G Rotor decken ein breites Spektrum von Anwendungen ab und bieten eine Reihe von Vorteilen:
Minimierung von Maschinenausfallzeiten, da eine Wartung und ein Nachjustieren der hyperbolischen Richtrollen nicht erforderlich ist,

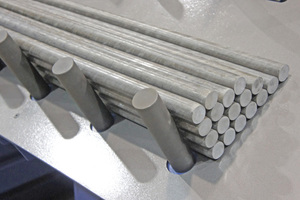

Richten von hochfesten Stählen bis zu 1.800 N/mm2,
die verschiedenen Rotorgrößen und -typen decken Durchmesser bis zu Ø 50 mm und eine breite Palette von Drahtqualitäten ab (hochfeste Stähle, Federdraht, Edelstahl, Betonstahl);
die Einfachheit der Konstruktion ermöglicht den Bau von Mehrlinienmaschinen den Produktivitätsanforderungen und den zu bearbeitenden Durchmesserbereichen entsprechend (alle Linien arbeiten simultan und unabhängig voneinander);
Abfallvermeidung durch Ausnutzung der letzten Länge von jedem Coil.

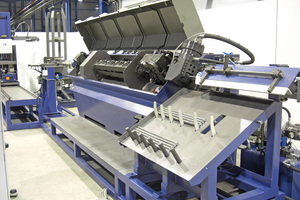

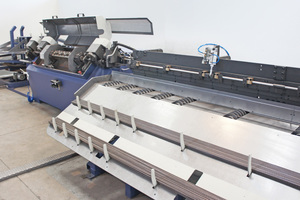

Baureihe MELC Monoline - Einadrige Rotorrichtmaschinen
Eine Vielzahl von Modellen bearbeitet Drahtdurchmesser ab
2 mm und bis zu 50 mm. Die Vorschubgeschwindigkeit wird durch Frequenzumrichter gesteuert und an die erforderlichen Produktivitätsanforderungen anpasst.
Bei den Drähten mit großen Durchmessern und hoher Festigkeit werden spezielle Roboter Systeme für das Öffnen der Coils und das Einspeisen des Drahtes in die Maschine angeboten.

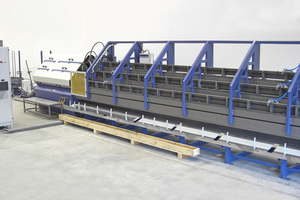

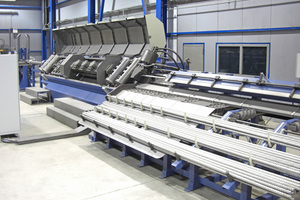

Baureihe MELC Polyline – Mehradrige Richtanlagen
Hierbei handelt es sich um Maschinen mit hohem Produktionsausstoß. Jeder Rotor bzw. jede Linie kann unabhängig von den anderen betrieben werden, was die Verarbeitung gleicher oder unterschiedlicher Durchmesser sowie das Abschneiden von gleichen oder unterschiedlichen Längen ermöglicht.
Richtrotoren unterschiedlicher Größen für Material von bis zu
30 mm können zu einer Multilinien-Maschine mit automatischem Zufuhr- und Abwurfsystem kombiniert werden.

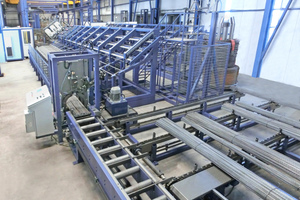

Baureihe MELC Polyline NS
Die vollautomatischen, für den Non-Stop-Betrieb ausgelegte Multilinien-Rotorrichtmaschinen der Baureihe MELC Polyline NS sind für die Verarbeitung von Coilmaterial bis zu einem Durchmesser von 25 mm ohne Bedienereingriff konzipiert.
Diese Ausführung der MELC-Polyline Richtmaschinen verfügt über die folgenden neu entwickelten Funktionen:

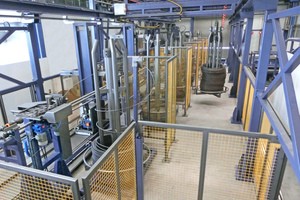

Vollautomatisches Auf- und Abladen von Coils mithilfe einer automatischen Laufkrananlage, die vollständig mit dem Maschinenbetrieb synchronisiert ist und über den Hauptcomputer und die Steuerkonsole der Richtmaschine programmiert wird.
Doppelte Haspelstationen auf jeder Linie für einen ununterbrochenen Betrieb (Non-Stop System). Sobald das eine Coil zu Ende ist, wird – nach dem automatischen herausfördern des letzten Coilstücks – das nächste Coil sofort bearbeitet.
Die Coilzufuhr erfolgt ohne Eingriff eines Bedieners; die Coils werden per Roboter geöffnet und der Draht durch angetriebene Vorricht-Systeme vorgerichtet und in die Maschine eingespeist.
Die Reststücke der Coils werden in eine separate Sammelmulde automatisch abgeworfen, sodass ein Vermischen mit den produzierten Teilen vermieden wird.
Die produzierten Stäbe werden über ein automatisches Bündelmodul mit Bündeltransportsystem in einen Puffer- und Lagerbereich automatisch befördert.
Baureihen Flexiline und Syntheton-Richtmaschinen mit mehreren Rotoren und Doppelbiegesystem
Es sind Maschinen mit bis zu sieben Rotoren lieferbar. Jeder Rotor ist einem Durchmesser gewidmet und wird werkseitig eingestellt. Keine Stillstandzeiten für das Nachstellen der Rollen, wie bei den Systemen mit Richtsteinen.
Durchmesserwechsel in ca.
3 bis 5 Sekunden dank dem Eurobend Flexiline-Konvergenzsystem ohne bewegliche mechanische Teile (Patent). Der Durchmesserwechsel erfolgt einfach durch Änderung der Drehrichtung des Rotors und nicht durch zeitraubende Auf- und Ab- Bewegungen des Montagetisches der Rotoren bis der gewünschte Durchmesser mit der Produktionslinie ausgerichtet wird, wie dies laut Herstellerangabe bei marktüblichen Systemen geschieht.
Für die großen Durchmesser werden automatische Coilöffnungs- und Drahteinfädelungs-Roboter eingesetzt.

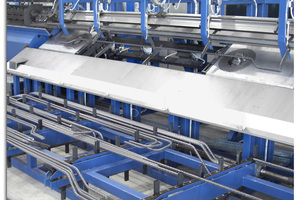

Eurobend geht noch einen Schritt weiter und kombiniert in der Syntheton-Baureihe das Flexiline Richtmaschinenkonzept mit einem innovativen Doppelbiegesystem für bidirektionales Biegen und Durchmesser bis 25mm. Ein Biegeradiuswechsel erfolgt in “0”-Zeit. Alle Biegeradien befinden sich auf einem einziehbaren Biegewerkzeug direkt auf den Biegemodulen. Die Biegemodule müssen nicht zu Auswechselstation fahren, wie dies bei konventionellen Systemen der Fall ist.
