Projekte und Neubauten mit veredelten Fassaden aus Betonfertigteilen

Im Zuge der steigenden Bedeutung von Nachhaltigkeitskriterien, durch die immer CO₂-ärmere Lösungen und das Kreislaufprinzip auf dem Vormarsch sind [1], oder durch den verstärkten Einsatz von Technologien wie BIM bzw. eine stärkere Automatisierung in den Werken steigt die Anzahl der Bauvorhaben kontinuierlich, für die immer stärker industrialisierte Konstruktionslösungen erforderlich sind. Vor dem Hintergrund, dass immer mehr Prozesse, die traditionell direkt auf der Baustelle durchgeführt wurden, in die Fabrik verlagert werden, setzen die Betonfertigteile als Teil des industrialisierten Betonbaus ihr allmähliches Wachstum fort und verleihen den Projekten jene nachhaltige und digitale Komponente, die von den übrigen Akteuren zunehmend gefordert wird: Bauträger, Architekten und Ingenieure, Baufirmen und ganz allgemein die Endkunden.

In dieser neuen Auswahlrunde an Projekten und Bauvorhaben mit Betonfertigteilen, die von ANDECE-Mitgliedern eingereicht wurden [2], konzentrieren sich dieser Artikel auf die Kurzdarstellung der Fassaden von zehn kürzlich errichteten Gebäuden, an denen sich einmal mehr dieses kontinuierliche Streben nach Verfeinerung und größtmöglicher Optimierung manifestiert. Man hat also im Prinzip die „eierlegende Wollmilchsau“, denn Beton ist der Universalbaustoff schlechthin, und zusätzlicher Mehrwert entsteht durch die Verlagerung von Konstruktion und Bauphasen ins Werk, was eindeutige Vorteile in Sachen Effizienz und Kontrolle mit sich bringt.

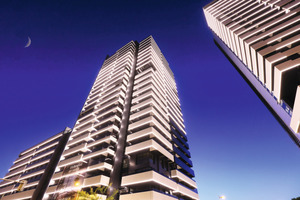

1) Weiße, glatte Betonpaneele für die beiden
Gebäude der Bext Skyline in Madrid –
PREFABRICADOS PONCE

Dieser Komplex beherbergt in den beiden ca. 100 m hohen Gebäuden mit jeweils 25 Stockwerken insgesamt 603 Wohnungen (303+300). Bext Skyline ist ein neues Wohnraumkonzept, das bereits jetzt das Stadtbild und die Skyline in Madrid von Grund auf verändert. Es wird dem gesamten Stadtteil Tetuán neue Impulse geben und die treibende Kraft für den Wandel und die Stadterneuerung im gesamten Bezirk sein. Mit seiner symbolträchtigen Architektur, die von Touza Arquitectos entworfen wurde, präsentiert sich Bext Skyline als „Torblick“ eines Viertels, das als Wahrzeichen wiedergeboren wird.

Prefabricados Ponce lieferte und montierte für die Terrassen 9.870 m² weiße, glatte Betonpaneele mit Aussparungen zum Einstecken der Glasgeländer.

Zu den Besonderheiten dieses Projekts gehören die Verglasung der Terrassen aus weißem Beton und die herabhängenden Pflanzen, die in den Zwischenräumen der bepflanzten belüfteten Fassade sichtbar sind. Hieran zeigten sich die Qualität, der Wohnkomfort und die Energieeffizienz.

Fertigteilhersteller: Prefabricados Ponce

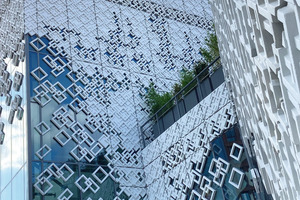

2) Lochplatten aus ultrahochfestem Beton (UHFB) für die Renovierung und Erweiterung des Shopping Centers im Lyoner Stadtviertel La Part Dieu –
PREHORQUISA

Das in den 1960er Jahren erbaute Einkaufszentrum besaß und besitzt immer noch Bereiche, deren Verkleidung aus Betonplatten eine besonders einzigartige Struktur zeigt. Die neue Fassade reproduziert dieses ursprüngliche Muster in den neuen Paneelen. So entstehen völlig undurchsichtige Paneele, diese geben den Weg frei für große verglaste Flächen, die einen Übergang von einer tektonischen Vergangenheit zu einem neuen, helleren und moderneren Bild schaffen. Diese Technik eignet sich bei Vorhangfassaden zudem als Sonnenschutz, weil dadurch für jeden Bereich im Shopping-Center genau so viel Licht, wie notwendig durchgelassen wird. So reduziert sich letztendlich der Energiebedarf für das Gebäude, weil keine größeren Investitionen für Klimaanlagen anfallen.

Vom Konzept her handelt es sich um eine doppelwandige Vorhangfassade aus Fertigteil-Lochplatten, die aus individuell gestaltetem faserverstärktem Hochleistungsbeton (UHFB) bestehen. Durch UHFB wurde das Projektdesign technisch erst möglich. Ursprünglich war geplant, Glasfaserbeton zu verwenden, aber nachdem die ersten Strukturanalysen durch Finite-Elemente-Analyse durchgeführt worden waren, erwiesen sich die zu erwartenden Belastungen, insbesondere bei Erdbeben, als ungeeignet für die Verwendung von GFK und das Projektdesign. Daher wurde die Verwendung von UHFB vorgeschlagen, in diesem Fall das patentierte Ductal von LafargeHolcim, das die strukturellen Anforderungen des Projekts erfüllte und gleichzeitig den ursprünglichen Entwurf respektierte.

Darüber hinaus war eine intensive Studie des Verankerungssystems nötig, um seine Installation mit Garantien unter komplizierten Standortbedingungen zu ermöglichen. Bis zu 6 m hohe und fast eine Tonne schwere Gitterpaneele wurden nur 1,5 cm vor einer bereits verglasten Vorhangfassade montiert, sodass sich beide Systeme frei ausdehnen können. Dafür musste ein völlig neuer Produktionsprozess entwickelt werden, bei dem eine Positionstoleranz der Anker von nur +/- 1 mm auf den drei räumlichen Achsen eingehalten wurde, und zwar in perfekter Abstimmung mit den beiden anderen Fassadenbauern, die die Plattenhalterungen zwischen den Verglasungsfugen lassen mussten.

Seit 2019 stellt Prehorquisa Fertigbetonpaneele aus Ductal her. Dies ist die Handelsbezeichnung für den von Lafarge-Holcim aus High-Tech-Betonen entwickelten UHFB, wobei besonders auf die Nachhaltigkeit und Umweltverträglichkeit der Betone geachtet wurde. UHFB-Paneele aus Ductal sind eine echte Innovation im Fassadenbau, die laut Herstellerangabe gegenüber den herkömmlichen Systemen deutliche technische Vorteile bietet und zudem nachhaltig ist. Außerdem wird die Bedeutung dieses Materials durch die Verbesserungen eines industrialisierten Qualitätssystems betont, das Gewissheit, Sicherheit und Arbeitsplatzstabilität bietet und den Produktionslinie in den Werken des Unternehmens einen Mehrwert verleiht. Außer in den USA sind derzeit lediglich sieben Fertigbetonhersteller Lizenznehmer für dieses Material. Prehorquisa hat das Alleinvertriebsrecht für Spanien und Portugal.

Fertigteilhersteller: Prehorquisa

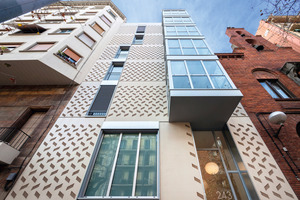

3) Fertigbetonfassade in industrieller Sgraffitotechnik an einem neu errichteten Wohnkomplex in Barcelona (Ensanche) - ESCOFET

Dieses Projekt im Stadtviertel Ensanche in Barcelona, das von Estudio Picharchitects/Pich-Aguilera entworfen wurde, besteht aus zwei Gebäuden mit Mietwohnungen. Die Gebäudefront wird durch die traditionelle Grundstücksaufteilung im Viertel geteilt und geht sehr in die Tiefe, was zu einer gewissen Varianz der Fassaden führt, aber mit einem verbleibenden, sehr fragmentierten Blockinnenhof.

Das L-förmige Grundstück hat zwei Außenseiten zur Straße und damit eine besondere Stellung im Stadtbild. Bei der Planung wurde versucht, dies ins rechte Licht zu setzen, indem beide Stirnseiten über das Souterrain verbunden wurden und ein großzügiger gemeinschaftlicher Bereich im leeren Innenraum des Häuserblocks zwischen der Bebauung zu den Stirnseiten entstand.

Die Architektur der neuen Gebäude soll die Geschichte der Stadt aufgreifen und in gewisser Weise ihre bebaute Fassade vervollständigen. Es finden sich Anknüpfungen an zeitlose Elemente, die dem Stadtviertel ihren Stempel aufgedrückt haben: verglaste Balkone, Balkone, Fensterläden, von Escofet modellierte Sgraffitoputze, etc. So entsteht eine binäre, plane Komposition, die kaum unterbrochen wird. Die Hülle besteht aus sandgestrahlten Betonplatten, die ein geometrisches Muster von Texturen und Farbe zeigen. Ein Grundrepertoire an montierten Komponenten, die eine durchgehende Verkleidung um eine träge Struktur bilden, als formale und konstruktive Aktualisierung der traditionellen Bauweise.

Richtig genutzt, lässt es sich in den Wohnungen gut leben, und der Verbrauch an konventionellen Energieträgern ist gering. So wird ein Gebäude entworfen, das durch das Zusammenspiel der beteiligten Systeme selbst ein Klimasystem ist: mittels Wärmeträgheit, moderaten und entsprechend ausgerichteten Gebäudeöffnungen, Modulation der Sonneneinstrahlung, guter kontinuierlicher Dämmung, natürlicher Belüftung und hocheffizienter mechanischer Anlagen.

Fertigteilhersteller: Escofet 1886

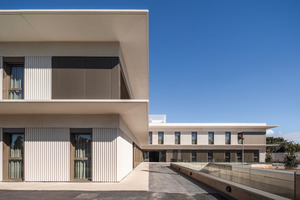

4) Fassaden aus weißen Architekturbetonplatten für die Seniorenresidenz Carmen Conde in Cartagena – POSTELECTRICA FABRICACIÓN

Es handelt sich um ein Gebäude aus drei rechteckigen, zweigeschossigen Modulen, die jeweils über eine Ecke verbunden sind. Gesucht wurde eine Fassadenlösung, die sich nahtlos in die Umgebung einfügt und mit den engen Terminen für die Ausführung des Gebäudes vereinbar ist. Außerdem sollte es eine Fertigbaulösung für die doppelte, umlaufende Auskragung der Würfel sein. Für die Fassaden wurden schließlich weiße Architekturbetonplatten gewählt. Sie umfassen insgesamt vier Ebenen:

2 Ebenen weiße, glatte Betonplatten, Elastomer- Oberfläche, mit vertikaler 40 mm tiefer spiralförmiger Verzierung.

2 Ebenen aus dreidimensionalen Betonfertigteilen aus glatter Stirnseite und 1,50 m Auskragung, sodass die Würfel umlaufend doppelt gegen die Sonne geschützt sind.

Die Fertigteile werden von den Decken abgehängt. Die Auslegung der Verbindungen erforderte besondere Sorgfalt, da die hohen Anforderungen an die Statik der Ausleger mit dem eingeschränkten Platzangebot vereinbart werden mussten, um sie zu verbergen. Die Ecken der Betonfertigteile sind als Gehrung ausgeführt, sodass die Kragträger des Gebäudes vom Erscheinungsbild und von der Funktionalität her durchgängig sind.

Fertigteilhersteller: Postelectrica Fabricación

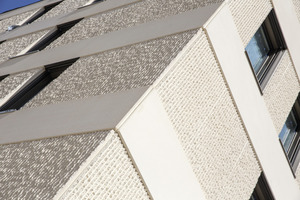

5) Architekturbetonpaneele für den Bau von Sozialwohnungen nach dem Passivhausstandard in Sarriguren – VIGUETAS NAVARRAS

Die Entwicklung von 103 geförderten Mietwohnungen in Sarriguren (Navarra) ist das größte Projekt im Rahmen des Plans für sozialen Wohnungsbau in Navarra. Die Fassaden wurden aus 15 cm dicken, vorgefertigten Architekturbetonplatten mit einer cremefarbenen, fein gestrahlten Oberfläche errichtet. Außerdem sind die Zwischenräume der Fenster mit einer Antwerpen II-Elastomermatrix in der gleichen Farbe, jedoch ohne Sandstrahlen, versehen.

Diese öffentlich geförderten Wohnungen in Sarriguren wurden nach Passivhausstandard gebaut, einem der strengsten Regelwerke für Energieeffizienz. Sie sind mit einem Zentralsystem für Heizung und Heißwasserbereitung ausgestattet. Der Kessel wird mit Biomasse aus Holzschnitzeln betrieben und erfüllt die Vorgaben für saubere Energien, die für den gesamten öffentlich geförderten Bau von Mietwohnungen des Navarra Social Housing Plans gelten.

Fertigteilhersteller: Viguetas Navarras

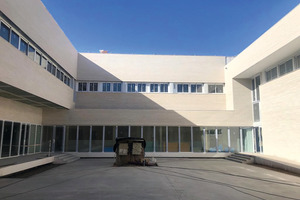

6) Fertigplatten aus Stahlbeton mit wärmebrückenfreier Bewehrung für die neuen Messehallen auf dem IFEDI-Gelände in Ciudad Real - FORMAC

Durch drei neue Hallen können nach dem Ausbau des Komplexes mit Messe-, Veranstaltungs- und Kongressbetrieb nun mehrere Veranstaltungen gleichzeitig stattfinden. Damit gehört das Messegelände zu den größten Standorten dieser Kategorie in Südeuropa.

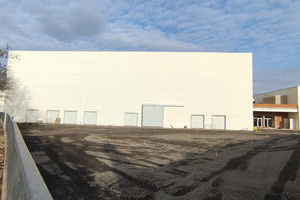

Die Gebäudehülle mit Stahlkonstruktion besteht aus bewehrten Fertigbetonplatten mit Wärmebrückenunterbrechung. Insgesamt war eine Fläche von über 9.000 m^² zu realisieren. Verschiedene Fassadenebenen werden mit 16 cm und 28 cm dicken Paneelen zusammengestellt. Die Elemente werden von Konsolen getragen, um sich an die Eigenschaften der Architektur anzupassen und die Bildung von Öffnungen zu erleichtern.

Mit der gewählten Projektlösung der wärmebrückenfreien Paneele konnte ohne weitere Dämmung der Gebäudehülle ein Wärmedurchgangskoeffizient von 0,455 W/(m²*K) erreicht werden. Bei diesem Bauvorhaben zeigten sich einmal mehr einige der generellen Vorteile von Betonfertigteilen im Vergleich zu Betonierarbeiten auf der Baustelle: die Qualität des Fertigprodukts, die Kostenersparnis und die kurzen Ausführungszeiten (nur 10 Wochen).

Fertigteilhersteller: Formac

7) Vorgefertigte Betonüberbauten für eine Einfamilienhaus-Siedlung (Bormujos) – PREFABRICADOS HERMANOS QUIJADA

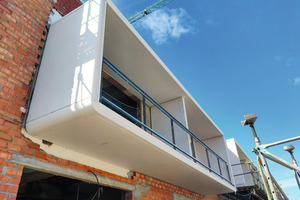

Laut Architekt Juan Manuel Rojas sind auskragende Baukörper eine elegante Lösung für den Sonnenschutz der Öffnungen; das Terrassenbauwerk und ihre Abdeckung, die Verarbeitung von Verkleidungen und die Abtrennung zwischen Terrassen und verleihen dem Ganzen eine sehr persönliche Note. Die Teile sind wirtschaftlich effizient, weil sie all diese Funktionen erfüllen.

Bauvorhaben: 28 Doppelhaushälften, Siedlung Guiomar in Bormujos (Provinz Sevilla), Bauträger: Aedas Homes

Fertigteilhersteller: Prefabricados Hermanos Quijada

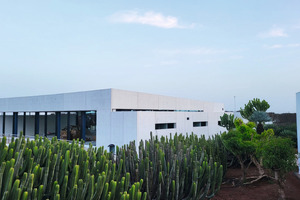

8) Fassade aus GFB-Beton-Fertigteilen an einer Stahlkonstruktion für das Fitnesscenter des Hotels HL Club in Playa Blanca – GRUPO ANTONIO AFONSO

Außenverkleidung des Fitnesscenters aus GFB-Sandwichpaneelen, Farbe weiß, glatte Textur, Befestigung an Stahlkonstruktion. Die Wahl fiel auf diese Außenhülle, weil sie schnell herzustellen und vor allem zügig zu montieren ist. Außerdem sollte es wie Beton aussehen und in Weiß gehalten sein, der auf der Kanareninsel Lanzarote vorherrschenden Farbe.

Fertigteilhersteller: Grupo Antonio Afonso

9) Betonsteine für den neuen Sitz der Tanzakademie Kina Jiménez in Almería – BLOQUES BARRUCA

Verblendung mit Coupé-Steinen von Bloques Barruca. Mit dem Coupé-Vormauerziegel wird die hervorragende Leistung von Beton mit dem Mehrwert der Verwendung eines einfachen, leicht zu handhabenden, abfallfreien und effizienten Produkts kombiniert, das Fassaden eine einzigartige, dauerhafte Ästhetik verleiht.

Fertigteilhersteller: Bloques Barruca

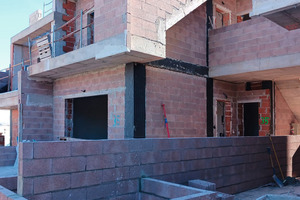

10) Verblendung aus C-12-Steinen für Wohnungsneubau in Torrevieja – TABICEM

Neubau von Ferien- und Dauerwohnungen nur wenige Minuten vom Strand in Torrevieja (Alicante) entfernt. Neben weiteren Betonfertigteilen sticht besonders die Verblendung aus farbigen C-12-Steinen von Tabicem ins Auge. Diese Lösung bekam wegen ihrer zahlreichen Vorteile den Zuschlag:

Mit niedriger Hygroskopizität ist sie in feuchten Umgebungen widerstandsfähiger als eine herkömmliche Keramikverblendung. Dies ist wegen der hohen Luftfeuchtigkeit durch die strandnahe Lage ein wichtiges Kriterium, da damit zu rechnen ist, dass bei einer Keramikverblendung im Laufe der Zeit Schutz- und Wartungsmaßnahmen notwendig werden.

Hohe Erdbebensicherheit. In diesem Gebiet sind Erdbeben an der Tagesordnung, und die besten Lösungen hierfür sind stets aus Beton.

Der letzte aber nicht weniger wichtige Grund ist die Umwelt-Produktdeklaration, die für alle Blöcke mit dem ANDECE-Programm durchgeführt wird. Sie bietet eine CO₂-Bilanz, die wesentlich niedriger ausfällt als für einen herkömmlichen Ziegelklinker.

Viele Bauleiter und Betreiber sind begeistert von der Leichtigkeit der Arbeit mit diesen Betonblöcken und ihrem geringen Schwund, wenn sie aus dem Werk kommen, denn dank der zahlreichen Qualitätskontrollen ist das gesamte Material in perfektem Zustand ohne Brüche, z. B. an den Ecken.

Fertigteilhersteller: Tabicem

11) Fazit

Fassaden aus Betonfertigteilen, -platten oder sonstigen Zubehörteilen, seien sie massiv oder in filigranerer Bauweise, gehören sicherlich zu den Bereichen, in denen die Betonfertigteilindustrie in den letzten Jahren die größten Fortschritte gemacht hat. Herrschte zunächst noch Skepsis, da man fälschlicherweise davon ausging, sie seien nicht flexibel genug, verlangen mittlerweile die größten spanischen Architekturbüros und Bauträger aller Sparten wegen der großen Bandbreite an formellen und funktionalen Möglichkeiten immer öfter diese Variante.

Unterschiedliche Texturen, Farben, in denen Weiß vorherrscht, Muster oder Geometrien werden kombiniert, um jeder Fassade eine eigene Note zu verleihen, als Außenhaut, die die Persönlichkeit jedes Gebäudes charakterisiert, ohne die Tatsache zu vernachlässigen, dass es sich um die Barriere zwischen Innen und Außen handelt, bei der Betonfertigteile die Lösung sein können, die alle Eigenschaften (akustisch, thermisch, wasserdicht oder feuerbeständig), die sie garantieren müssen, am besten vereint.
